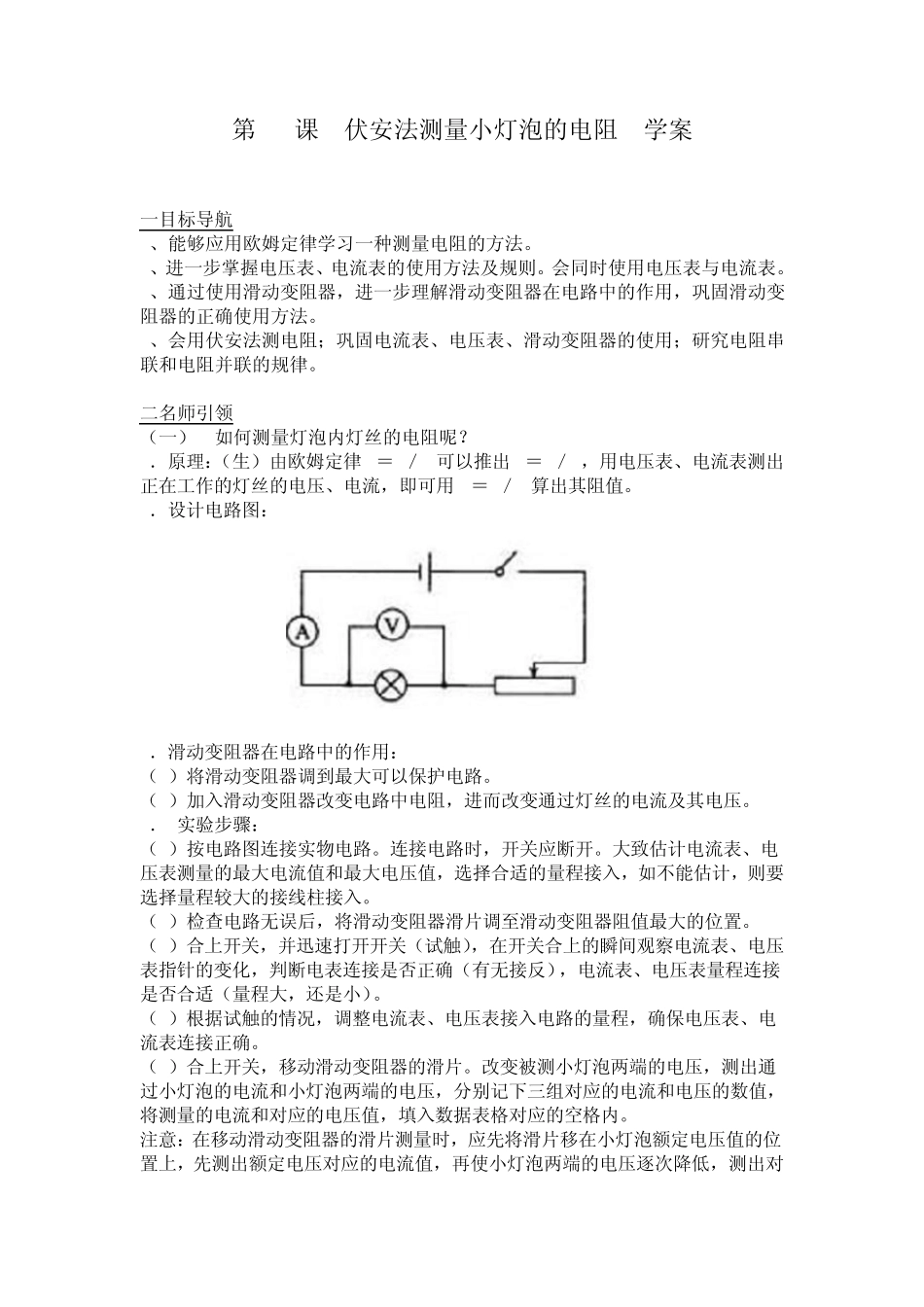

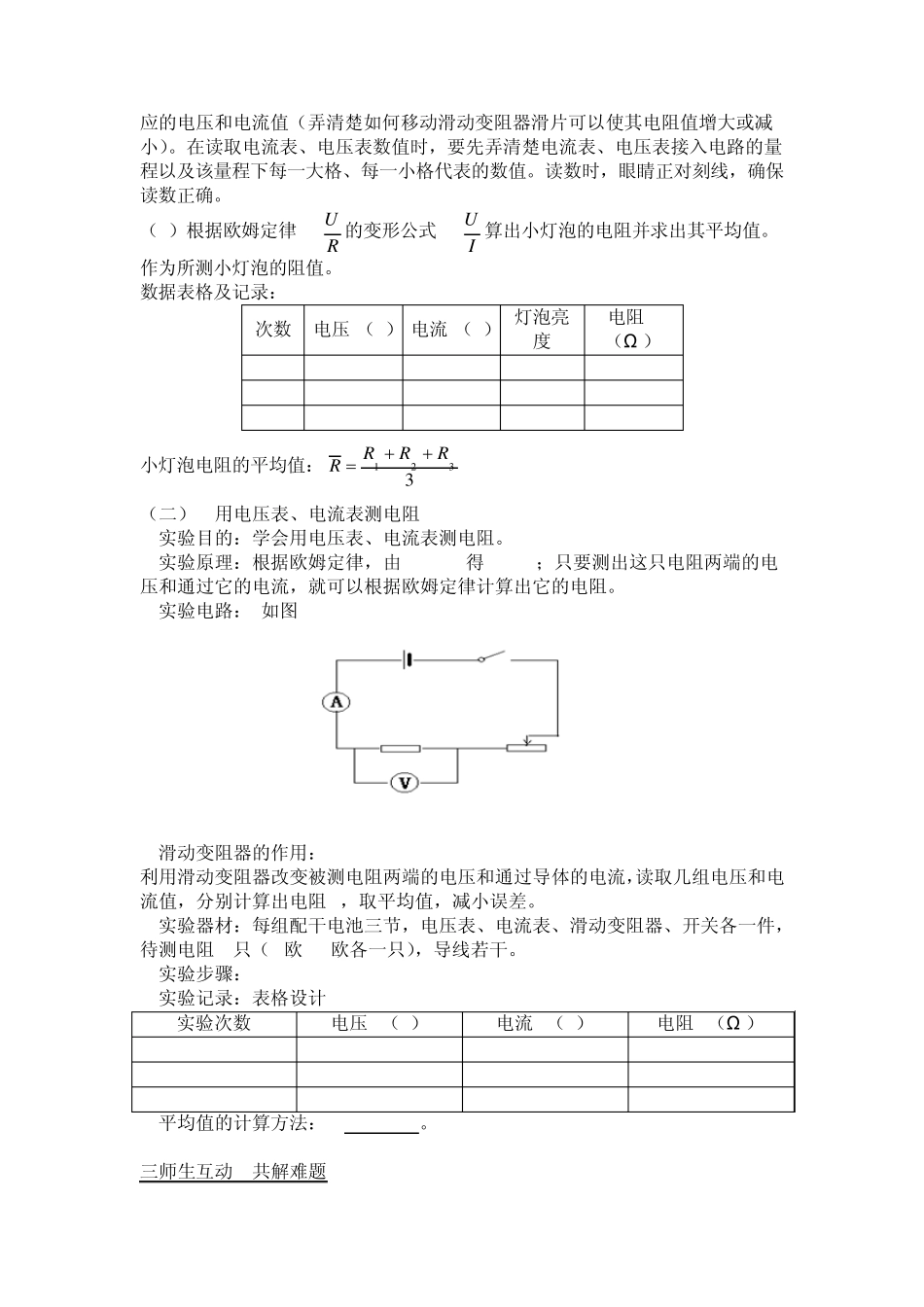

第38课 伏安法测量小灯泡的电阻 学案 一目标导航 1、能够应用欧姆定律学习一种测量电阻的方法。 2、进一步掌握电压表、电流表的使用方法及规则。会同时使用电压表与电流表。 3、通过使用滑动变阻器,进一步理解滑动变阻器在电路中的作用,巩固滑动变阻器的正确使用方法。 4、会用伏安法测电阻;巩固电流表、电压表、滑动变阻器的使用;研究电阻串联和电阻并联的规律。 二名师引领 (一) 如何测量灯泡内灯丝的电阻呢? 1.原理:(生)由欧姆定律 I=U/R可以推出 R=U/I,用电压表、电流表测出正在工作的灯丝的电压、电流,即可用 R=U/I算出其阻值。 2.设计电路图: 3.滑动变阻器在电路中的作用: (1)将滑动变阻器调到最大可以保护电路。 (2)加入滑动变阻器改变电路中电阻,进而改变通过灯丝的电流及其电压。 4. 实验步骤: (1)按电路图连接实物电路。连接电路时,开关应断开。大致估计电流表、电压表测量的最大电流值和最大电压值,选择合适的量程接入,如不能估计,则要选择量程较大的接线柱接入。 (2)检查电路无误后,将滑动变阻器滑片调至滑动变阻器阻值最大的位置。 (3)合上开关,并迅速打开开关(试触),在开关合上的瞬间观察电流表、电压表指针的变化,判断电表连接是否正确(有无接反),电流表、电压表量程连接是否合适(量程大,还是小)。 (4)根据试触的情况,调整电流表、电压表接入电路的量程,确保电压表、电流表连接正确。 (5)合上开关,移动滑动变阻器的滑片。改变被测小灯泡两端的电压,测出通过小灯泡的电流和小灯泡两端的电压,分别记下三组对应的电流和电压的数值,将测量的电流和对应的电压值,填入数据表格对应的空格内。 注意:在移动滑动变阻器的滑片测量时,应先将滑片移在小灯泡额定电压值的位置上,先测出额定电压对应的电流值,再使小灯泡两端的电压逐次降低,测出对应的电压和电流值(弄清楚如何移动滑动变阻器滑片可以使其电阻值增大或减小)。在读取电流表、电压表数值时,要先弄清楚电流表、电压表接入电路的量程以及该量程下每一大格、每一小格代表的数值。读数时,眼睛正对刻线,确保读数正确。 (6)根据欧姆定律 I=RU 的变形公式 R=IU 算出小灯泡的电阻并求出其平均值。作为所测小灯泡的阻值。 数据表格及记录: 次数 电压U(V) 电流I(A) 灯泡亮度 电阻R(Ω ) 1 2 3 小灯泡电阻的平均值:3321RRRR= (二) 用电压表、电流表测...
