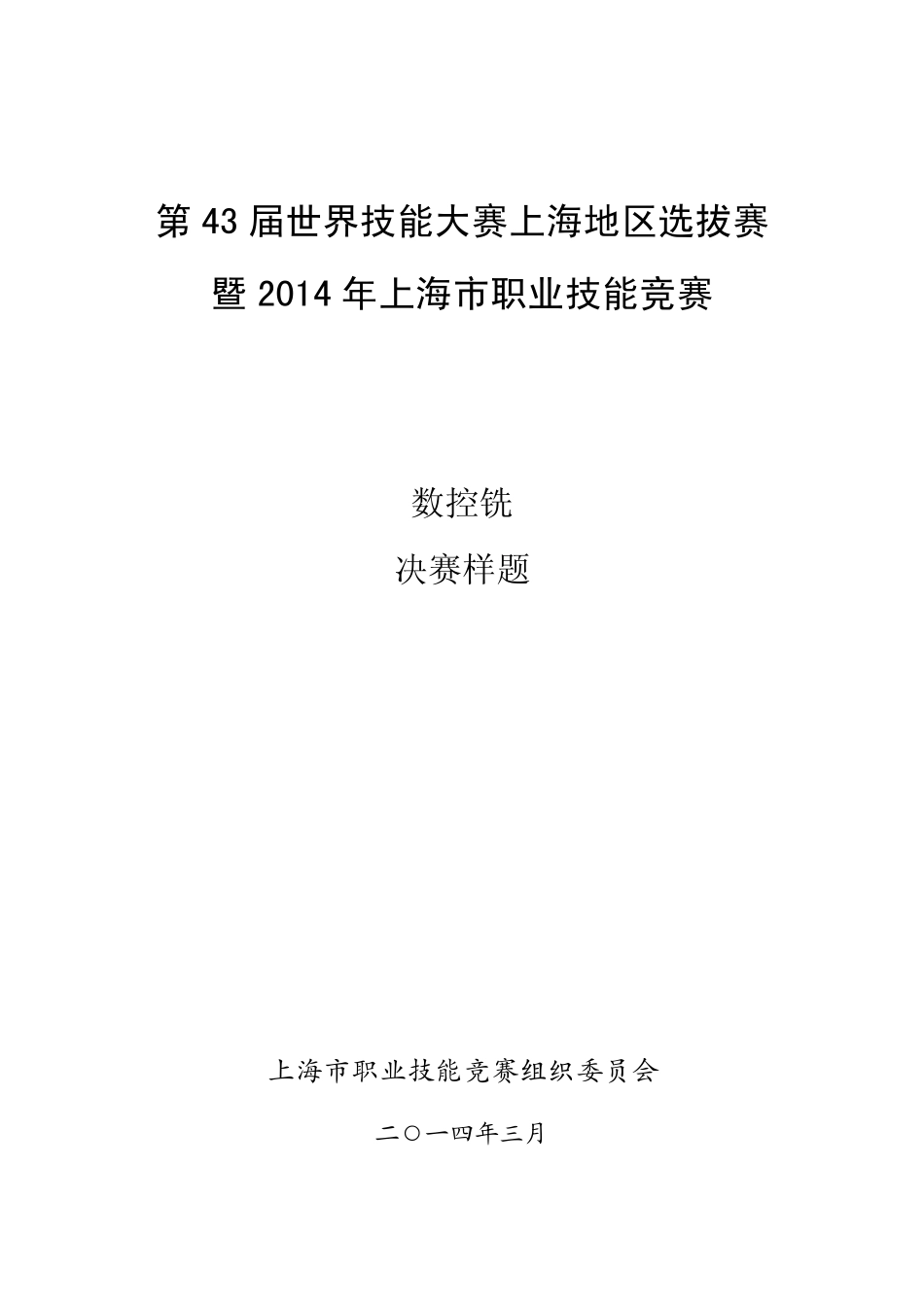

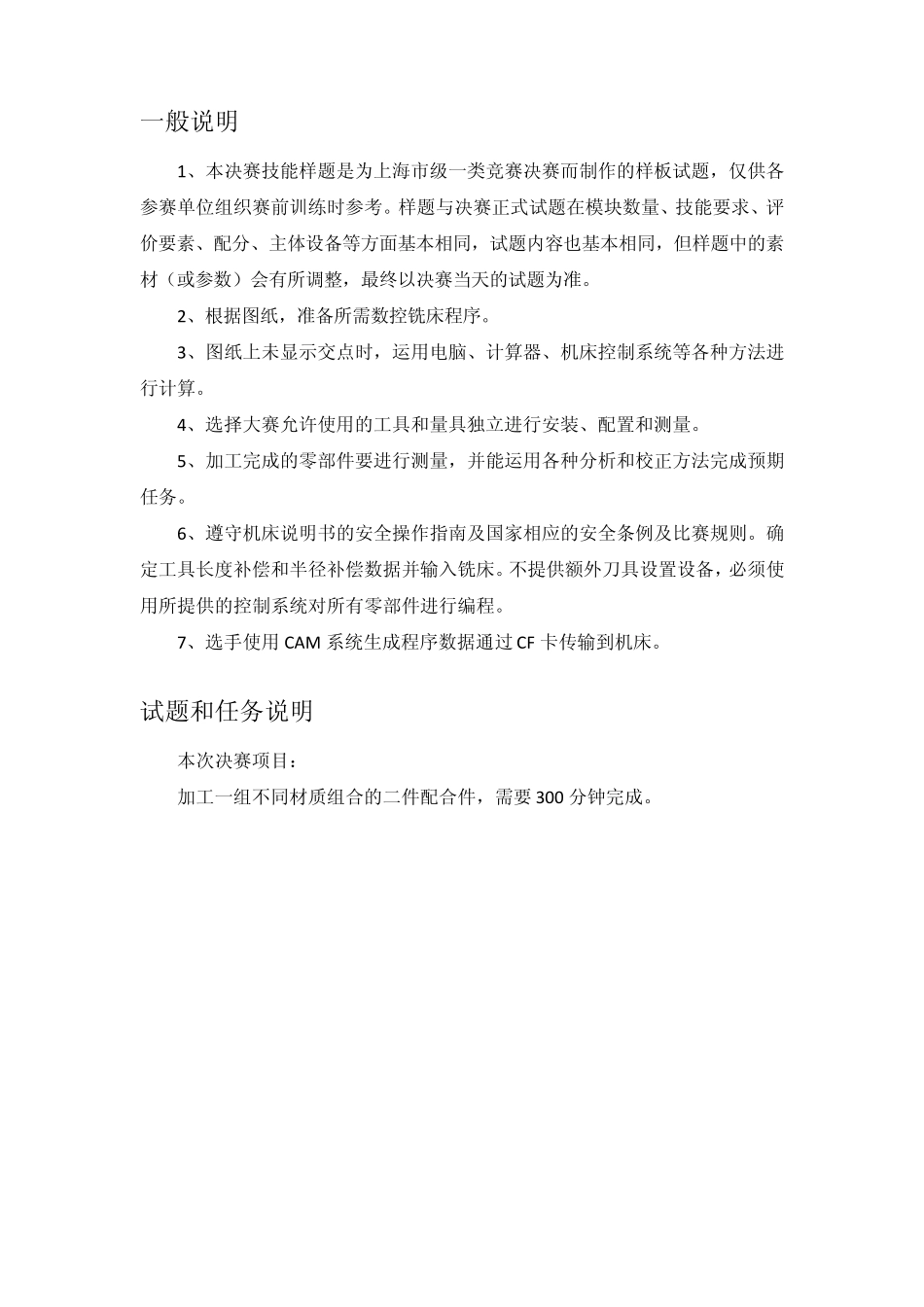

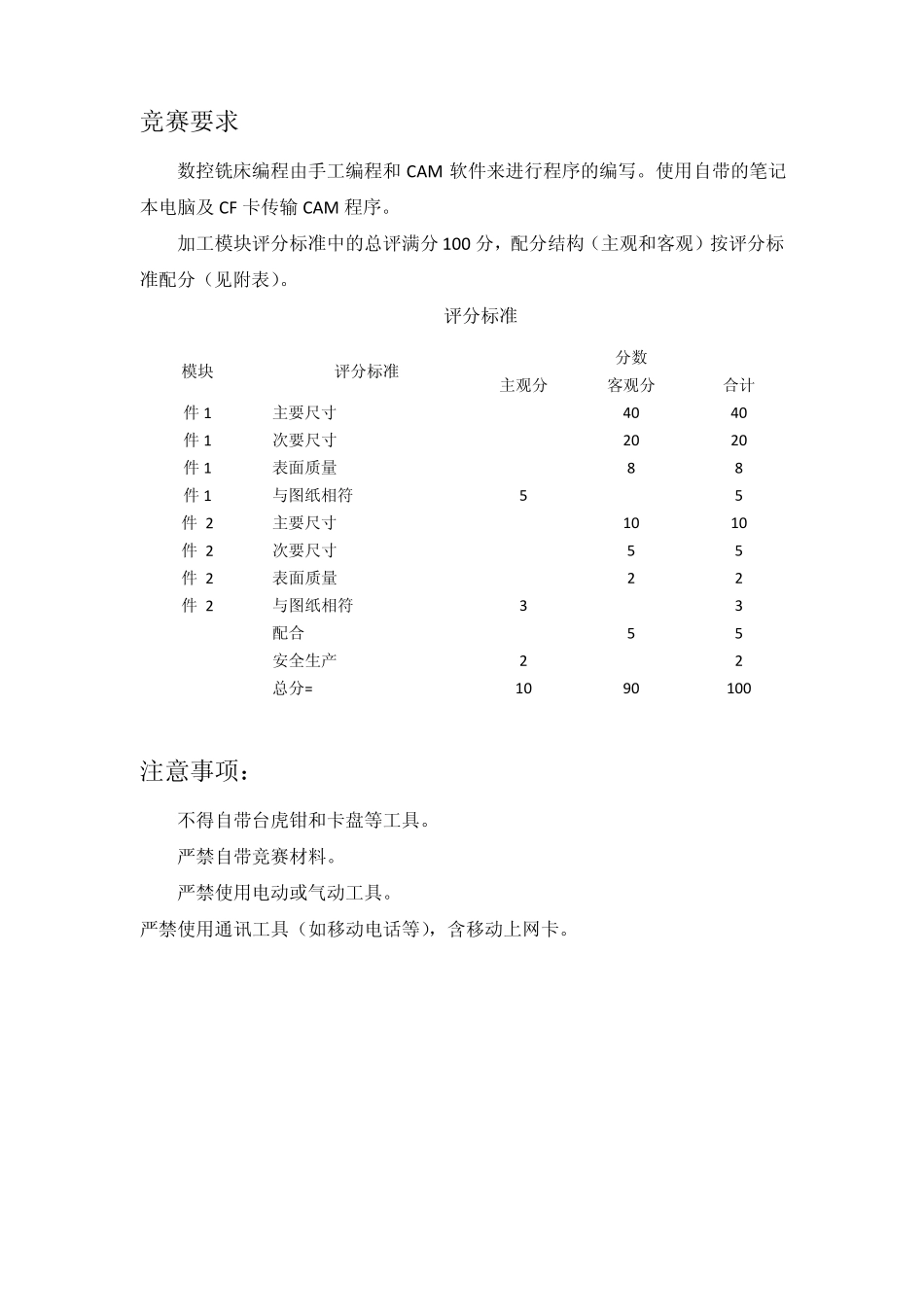

第43 届世界技能大赛上海地区选拔赛 暨 2014 年上海市职业技能竞赛 数控铣 决赛样题 上海市职业技能竞赛组织委员会 二○一四年三月 一般说明 1、本决赛技能样题是为上海市级一类竞赛决赛而制作的样板试题，仅供各参赛单位组织赛前训练时参考。样题与决赛正式试题在模块数量、技能要求、评价要素、配分、主体设备等方面基本相同，试题内容也基本相同，但样题中的素材（或参数）会有所调整，最终以决赛当天的试题为准。 2、根据图纸，准备所需数控铣床程序。 3、图纸上未显示交点时，运用电脑、计算器、机床控制系统等各种方法进行计算。 4、选择大赛允许使用的工具和量具独立进行安装、配置和测量。 5、加工完成的零部件要进行测量，并能运用各种分析和校正方法完成预期任务。 6、遵守机床说明书的安全操作指南及国家相应的安全条例及比赛规则。确定工具长度补偿和半径补偿数据并输入铣床。不提供额外刀具设置设备，必须使用所提供的控制系统对所有零部件进行编程。 7、选手使用 CAM 系统生成程序数据通过 CF 卡传输到机床。 试题和任务说明 本次决赛项目： 加工一组不同材质组合的二件配合件，需要 300 分钟完成。 竞赛要求 数控铣床编程由手工编程和CAM 软件来进行程序的编写。使用自带的笔记本电脑及 CF 卡传输 CAM 程序。 加工模块评分标准中的总评满分 100 分，配分结构（主观和客观）按评分标准配分（见附表）。 评分标准 模块 评分标准 分数 主观分 客观分 合计 件1 主要尺寸 40 40 件1 次要尺寸 20 20 件1 表面质量 8 8 件1 与图纸相符 5 5 件 2 主要尺寸 10 10 件 2 次要尺寸 5 5 件 2 表面质量 2 2 件 2 与图纸相符 3 3 配合 5 5 安全生产 2 2 总分= 10 90 100 注意事项： 不得自带台虎钳和卡盘等工具。 严禁自带竞赛材料。 严禁使用电动或气动工具。 严禁使用通讯工具（如移动电话等），含移动上网卡。 2014上海市职业技能竞赛暨第43届世界技能大赛上海地区选拔赛样卷制图校核数控铣工装配图1:1共3张第1张件2件1φ50技术要求：1.未注圆角R5;2.连续轮廓锐边倒钝0.2-0.3，不可采用手工方式；2.分别由刀具底刃和侧刃切削产生的锐边可采用手工方式倒钝0.2-0.3；3.零件表面无划伤、不允许使用锉刀锉削。1.62014上海市职业技能竞赛暨第43届世界技能大赛上海地区选拔赛样卷CCφ304-φ206-R308-R5.52-1022.5154-2×45°75601151562-R18024278101...
