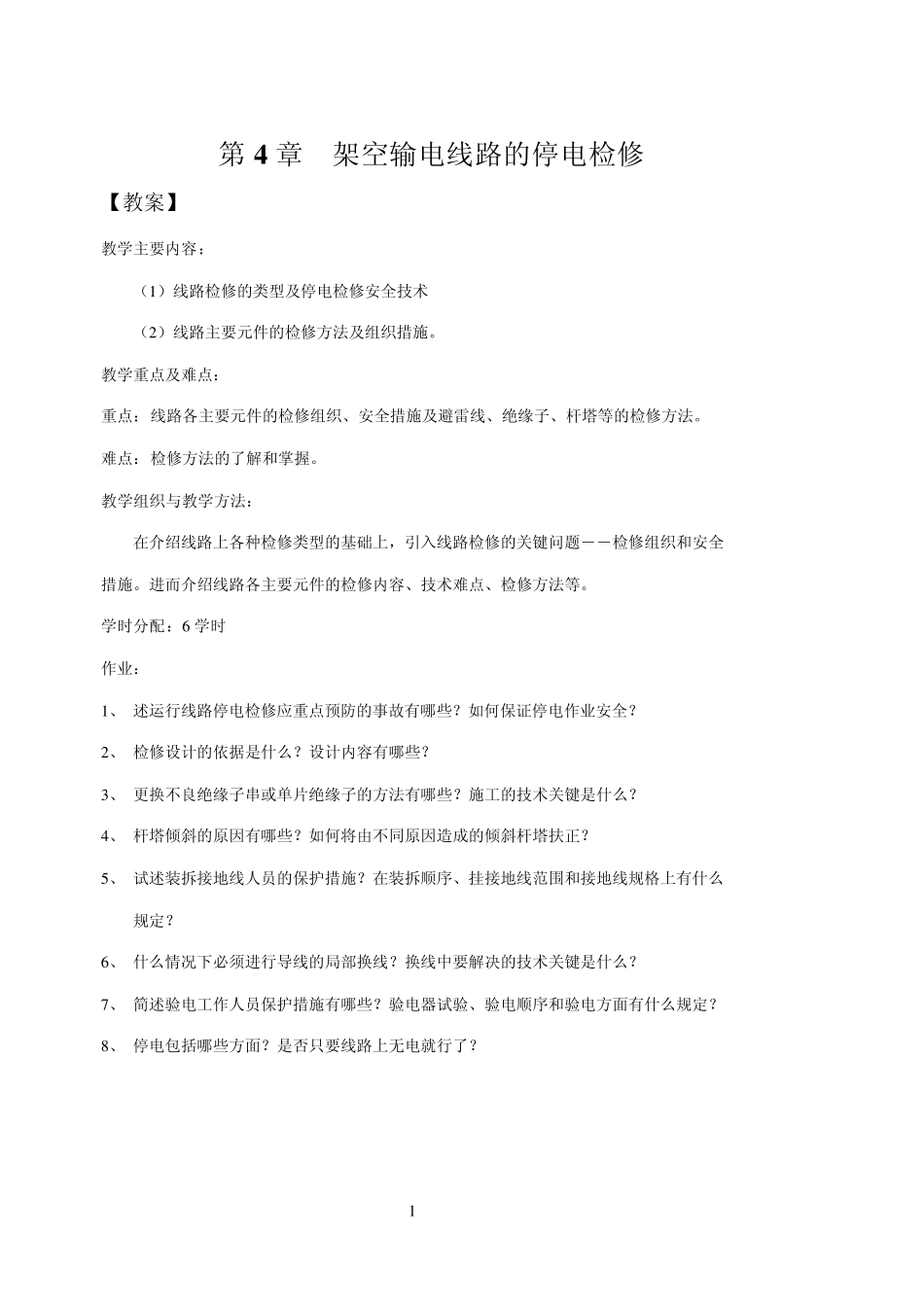

1 第4 章 架空输电线路的停电检修 【教案】 教学主要内容: (1 )线路检修的类型及停电检修安全技术 (2 )线路主要元件的检修方法及组织措施。 教学重点及难点: 重点:线路各主要元件的检修组织、安全措施及避雷线、绝缘子、杆塔等的检修方法。 难点:检修方法的了解和掌握。 教学组织与教学方法: 在介绍线路上各种检修类型的基础上,引入线路检修的关键问题――检修组织和安全措施。进而介绍线路各主要元件的检修内容、技术难点、检修方法等。 学时分配:6 学时 作业: 1 、 述运行线路停电检修应重点预防的事故有哪些?如何保证停电作业安全? 2 、 检修设计的依据是什么?设计内容有哪些? 3 、 更换不良绝缘子串或单片绝缘子的方法有哪些?施工的技术关键是什么? 4 、 杆塔倾斜的原因有哪些?如何将由不同原因造成的倾斜杆塔扶正? 5 、 试述装拆接地线人员的保护措施?在装拆顺序、挂接地线范围和接地线规格上有什么规定? 6 、 什么情况下必须进行导线的局部换线?换线中要解决的技术关键是什么? 7 、 简述验电工作人员保护措施有哪些?验电器试验、验电顺序和验电方面有什么规定? 8 、 停电包括哪些方面?是否只要线路上无电就行了? 2 §4 -1 概 述 检修――根据巡视报告、检测结果等发现的问题所进行的正规的预防性修理工作。 目的:消除各种故障及缺陷,预防故障发生,保证安全供电。 一、线路检修的分类和内容 按工作量的大小、内容、要求等分为:小修、大修、事故抢修和改进工程四类。 1 、 小修 ――为了维持线路及附属设备的安全运行和必要的供电可靠性而进行的经常性的维护性修理工作,又称之为维护。 小修的主要内容: 1 ) 砍伐影响线路安全运行的树木、竹子、杂草等; 2 ) 基础培土、挖排水沟; 3 ) 拆鸟巢及杆塔上的附属杂物; 4 ) 调拉线、处理个别接地装置; 5 ) 定期清扫绝缘子; 6 ) 各种不停电的检测工作:如绝缘子检测、连接器测试、接地电阻测试、交叉跨越距离测试及处理线路的一般缺陷等 注意:大部分小修不需停电。 2 、 大修 ――对现有线路运行进行修复或使线路保证原有的机械性能或电气性能和标准,并延长其使用寿命而进行的检修工作。 主要任务:更换同型号的导线、金具、金属构件或防腐处理等。 大修的周期一般为一年一次。 3 、 事故抢修 3 ――针对自然灾害及人为事故等造成的永久性停电故障而进行的旨在...
