第59次课感动轴承的类型,代号及选用

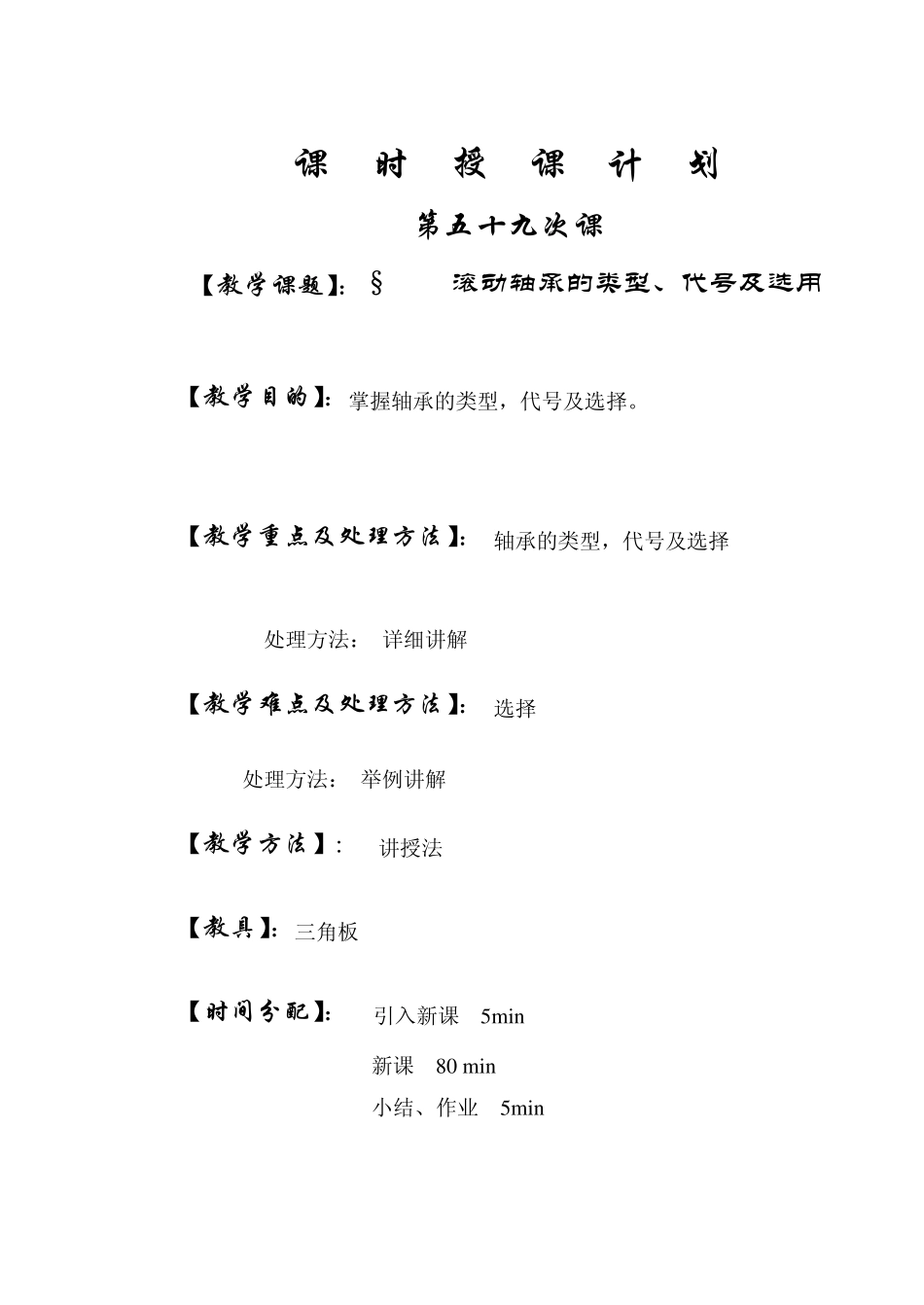

课 时 授 课 计 划 第五十九次课 【教学课题】：§14-6 滚动轴承的类型、代号及选用 【教学目的】：掌握轴承的类型，代号及选择。 【教学重点及处理方法】： 轴承的类型，代号及选择 处理方法： 详细讲解 【教学难点及处理方法】： 选择 处理方法： 举例讲解 【教学方法】: 讲授法 【教具】：三角板 【时间分配】： 引入新课 5min 新课 80 min 小结、作业 5min 第五十九次课 【提示启发 引出新课】 滚动轴承是由专业的生产厂家生产的标准件，种类繁多，用量极大。轴承的类型、尺寸、计算方法和精度等级等都应有相应的国家标准。机械设计中只需要根据工作条件选用合适的类型和尺寸的轴承，进行组合设计。 【新课内容】 §14-6 滚动轴承的类型、代号及选用 一、滚动轴承的特点、构造 1 、特点 滚动轴承与滑动轴承相比，其优点是摩擦力矩小，对温度变化不敏感，具有互换性。缺点是：径向尺寸大，安装复杂，承受冲击能力差，有噪音。 2 、 滚动轴承的构造 滚动轴承一般由内圈、外圈、滚动体和保持架组成。内圈装在轴颈上，外圈装在机座或零件的轴承孔内。多数情况下，外圈不转动，内圈与轴一起转动。当内外圈之间相对旋转时，滚动体沿着滚道滚动。保持架使滚动体均匀分布在滚道上，并减少滚动体之间的碰撞和磨损。 二、滚动轴承的类型 1、根据承受载荷性质的不同或公称接触角的不同，滚动轴承可分为向心轴承、推力轴承。 公称接触角α —轴承的滚动体与外圈滚道接触点的法线方向与半径方向的夹角， α 愈大,可承受的轴向力愈大。 向心角接触轴承 推力角接触轴承 0°<α <45° 45°<α <90° 向心轴承 向心角接触轴承 推力角接触轴承 推力轴承 向心轴承：主要承受径向载荷，也承受一定的轴向载荷。又分为径向接触轴承0和向心接触轴承（04 50）。钢球与外圈内表面的接触角 有01 2、2 6 0 和3 6 0 三种。 大能承受的轴向载荷大。 推力轴承：同时承受径向载荷和较大的轴向载荷。又分为轴向接触轴承09 0和推力角接触轴承（009 04 5）。外圈或内圈有可拆和不可拆两种；滚动元件有单列和双列的两种。 2 、根据滚动体形状不同 滚动体的形状有球、滚柱、滚针、圆锥滚柱和球面滚柱等。常见的滚动体有6种形状，如图所示: 3 按调心能力分类 分为可调心轴承和刚性轴承。 4 、按游隙能否调整分类 分为可调游隙轴承和不可调游隙轴承 表1 4 -4...
