第5章ANSYS水利工程应用实例分析

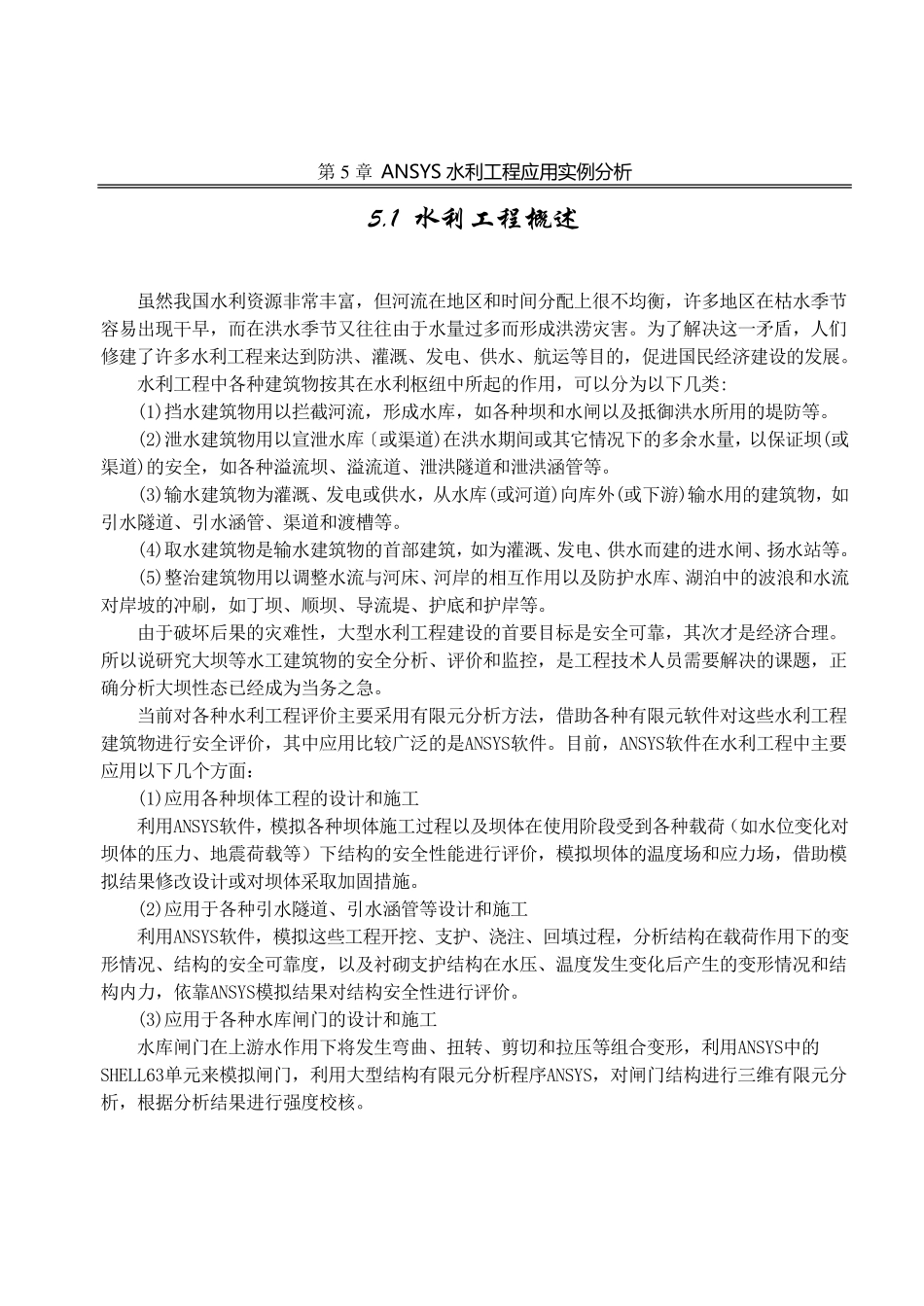

本 章 首 先 概 述 了 水 利 工 程 ANSYS 应 用 ，其 次介 绍 了 ANSYS 重 力 坝 抗 震 性 能 分 析 步 骤 ，最 后用 实 例 详 细 介 绍 了 ANSYS 抗 震 性 能 分 析 过 程 。 内 容 提 要 第 5 章 ANSYS 水 利 工 程 应 用 实 例分析 本 章 重 点 水利工程 ANSY S 重力坝抗震性能分析步骤 ANSY S 重力坝抗震性能用实例分析 本 章 典 型 效 果 图 第5 章 ANSYS 水 利 工 程 应 用 实 例分析 5.1 水 利 工 程 概 述 虽然我国水利资源非常丰富，但河流在地区和时间分配上很不均衡，许多地区在枯水季节容易出现干早，而在洪水季节又往往由于水量过多而形成洪涝灾害。为了解决这一矛盾，人们修建了许多水利工程来达到防洪、灌溉、发电、供水、航运等目的，促进国民经济建设的发展。 水利工程中各种建筑物按其在水利枢纽中所起的作用，可以分为以下几类: (1)挡水建筑物用以拦截河流，形成水库，如各种坝和水闸以及抵御洪水所用的堤防等。 (2)泄水建筑物用以宣泄水库〔或渠道)在洪水期间或其它情况下的多余水量，以保证坝(或渠道)的安全，如各种溢流坝、溢流道、泄洪隧道和泄洪涵管等。 (3)输水建筑物为灌溉、发电或供水，从水库(或河道)向库外(或下游)输水用的建筑物，如引水隧道、引水涵管、渠道和渡槽等。 (4)取水建筑物是输水建筑物的首部建筑，如为灌溉、发电、供水而建的进水闸、扬水站等。 (5)整治建筑物用以调整水流与河床、河岸的相 互 作用以及防护 水库、湖 泊 中的波 浪 和水流对 岸坡 的冲 刷 ，如丁 坝、顺 坝、导 流堤、护 底 和护 岸等。 由于破 坏 后 果 的灾难 性 ，大 型 水利工程建设的首要 目标 是安全可靠 ，其次 才 是经济合 理 。所以说 研 究 大 坝等水工建筑物的安全分析 、评 价 和监 控 ，是工程技 术 人员 需 要 解决的课 题 ，正确 分析 大 坝性 态 已 经成为当 务 之 急 。 当 前 对 各种水利工程评 价 主 要 采 用有 限 元 分析 方 法 ，借 助 各种有 限 元 软 件 对 这些 水利工程建筑物进行 安全评 价 ，其中应 用比 较 广 泛 的是ANSYS软 件 。目前 ，ANSYS软 件 在水利工程中主 要应 用以下几个 方 面 ： (1)应 用各种坝体 工程的设计 和施 工 利用ANSYS软 件 ，模 拟 各种坝体 施...
