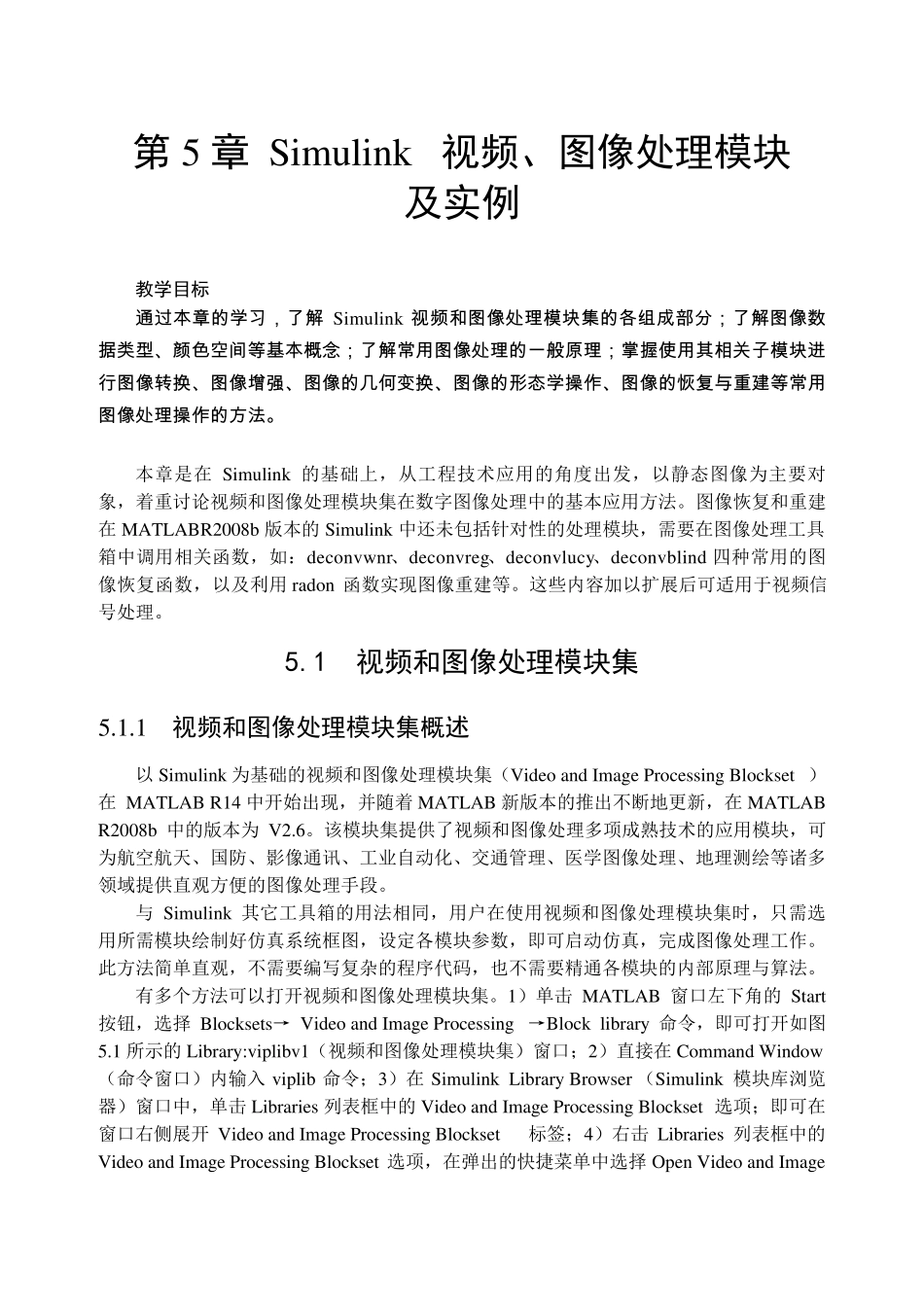

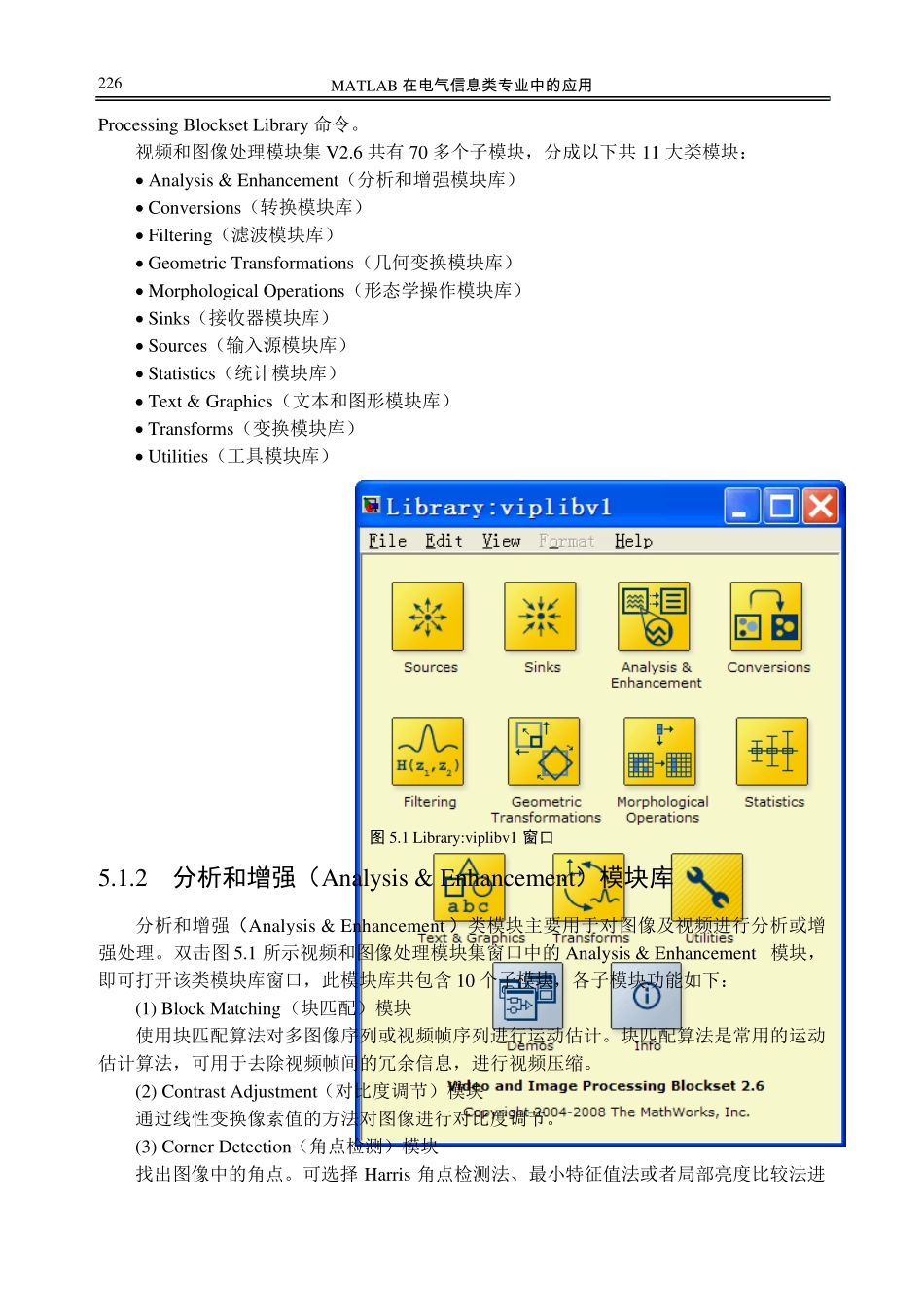

第5 章 Simulink 视频、图像处理模块 及实例 教学目标 通 过 本 章 的 学 习 ， 了 解Simulink 视 频 和 图 像 处 理 模 块 集 的 各 组 成 部 分 ； 了 解 图 像 数据 类 型 、颜色空间等基本 概念； 了 解 常用图 像 处 理 的 一般原理 ； 掌握使用其相关子模 块 进行图 像 转换、图 像 增强、图 像 的 几何变换、图 像 的 形态学 操作、图 像 的 恢复与重建等常用图 像 处 理 操作的 方法。 本章是在 Simulink 的基础上，从工程技术应用的角度出发，以静态图像为主要对象，着重讨论视频和图像处理模块集在数字图像处理中的基本应用方法。图像恢复和重建在 MATLABR2008b 版本的 Simulink 中还未包括针对性的处理模块，需要在图像处理工具箱中调用相关函数，如：deconvwnr、deconvreg、deconvlucy、deconvblind 四种常用的图像恢复函数，以及利用 radon 函数实现图像重建等。这些内容加以扩展后可适用于视频信号处理。 5.1 视频和图像处理模块集 5.1.1 视频和图像处理模块集概述 以 Simulink 为基础的视频和图像处理模块集（Video and Image Processing Blockset ）在 MATLAB R14 中开始出现，并随着 MATLAB 新版本的推出不断地更新，在 MATLAB R2008b 中的版本为 V2.6。该模块集提供了视频和图像处理多项成熟技术的应用模块，可为航空航天、国防、影像通讯、工业自动化、交通管理、医学图像处理、地理测绘等诸多领域提供直观方便的图像处理手段。 与Simulink 其它工具箱的用法相同，用户在使用视频和图像处理模块集时，只需选用所需模块绘制好仿真系统框图，设定各模块参数，即可启动仿真，完成图像处理工作。此方法简单直观，不需要编写复杂的程序代码，也不需要精通各模块的内部原理与算法。 有多个方法可以打开视频和图像处理模块集。1）单击MATLAB 窗口左下角的 Start按钮，选择Blocksets→ Video and Image Processing →Block library 命令，即可打开如图5.1 所示的 Library:viplibv1（视频和图像处理模块集）窗口；2）直接在 Command Window（命令窗口）内输入 viplib 命令；3）在 Simulink Library Browser （Simulink 模块库浏览器）窗口中，单击Libraries 列表框中的 Video and Image Processing Blockset 选项；即可在窗口右侧展开 Video and Image Processing Blockset标签；4）右击Li...
