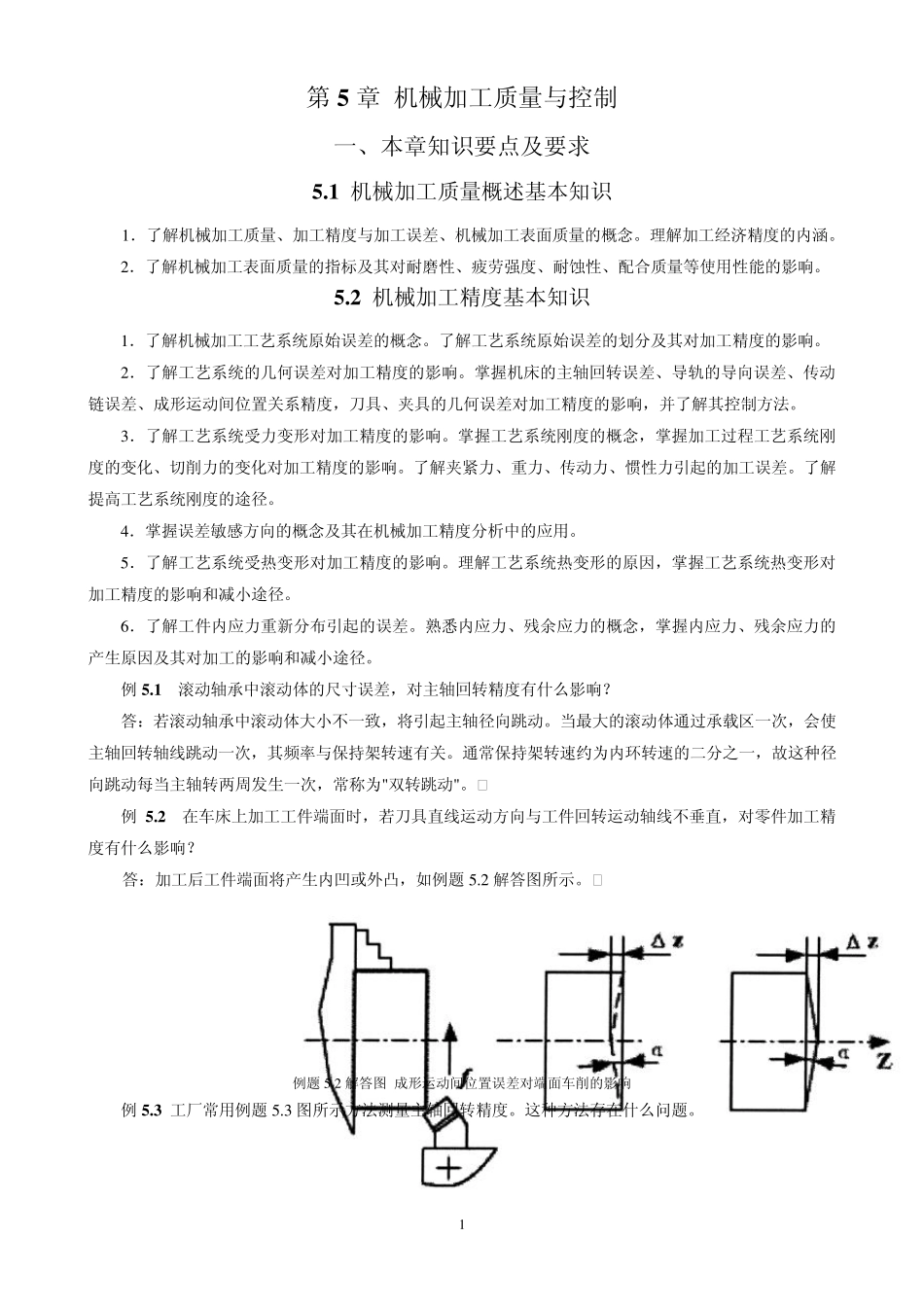

1 第5 章 机械加工质量与控制 一、本章知识要点及要求 5 .1 机械加工质量概述基本知识 1 .了解机械加工质量、加工精度与加工误差、机械加工表面质量的概念。理解加工经济精度的内涵。 2 .了解机械加工表面质量的指标及其对耐磨性、疲劳强度、耐蚀性、配合质量等使用性能的影响。 5 .2 机械加工精度基本知识 1 .了解机械加工工艺系统原始误差的概念。了解工艺系统原始误差的划分及其对加工精度的影响。 2 .了解工艺系统的几何误差对加工精度的影响。掌握机床的主轴回转误差、导轨的导向误差、传动链误差、成形运动间位置关系精度,刀具、夹具的几何误差对加工精度的影响,并了解其控制方法。 3 .了解工艺系统受力变形对加工精度的影响。掌握工艺系统刚度的概念,掌握加工过程工艺系统刚度的变化、切削力的变化对加工精度的影响。了解夹紧力、重力、传动力、惯性力引起的加工误差。了解提高工艺系统刚度的途径。 4 .掌握误差敏感方向的概念及其在机械加工精度分析中的应用。 5 .了解工艺系统受热变形对加工精度的影响。理解工艺系统热变形的原因,掌握工艺系统热变形对加工精度的影响和减小途径。 6 .了解工件内应力重新分布引起的误差。熟悉内应力、残余应力的概念,掌握内应力、残余应力的产生原因及其对加工的影响和减小途径。 例 5 .1 滚动轴承中滚动体的尺寸误差,对主轴回转精度有什么影响? 答:若滚动轴承中滚动体大小不一致,将引起主轴径向跳动。当最大的滚动体通过承载区一次,会使主轴回转轴线跳动一次,其频率与保持架转速有关。通常保持架转速约为内环转速的二分之一,故这种径向跳动每当主轴转两周发生一次,常称为"双转跳动"。 例 5 .2 在车床上加工工件端面时,若刀具直线运动方向与工件回转运动轴线不垂直,对零件加工精度有什么影响? 答:加工后工件端面将产生内凹或外凸,如例题 5 .2 解答图所示。 例题 5 .2 解答图 成形运动间位置误差对端面车削的影响 例 5 .3 工厂常用例题 5 .3 图所示方法测量主轴回转精度。这种方法存在什么问题。 2 例 题 5.3 图 答 : ( 1) 不 能 把 不 同 性 质 的 误 差 区 分 开 来 , 如 测 量 心 轴 本 身 的 误 差 , 主 轴 锥 孔 误 差 , 锥 孔 与 主 轴 回转 轴 线 的 同 轴 度 误 差 等 。 ( 2) 不 能 反 映 主 轴 在 工 作 转 速 下 的 回...
