第5章液压控制阀

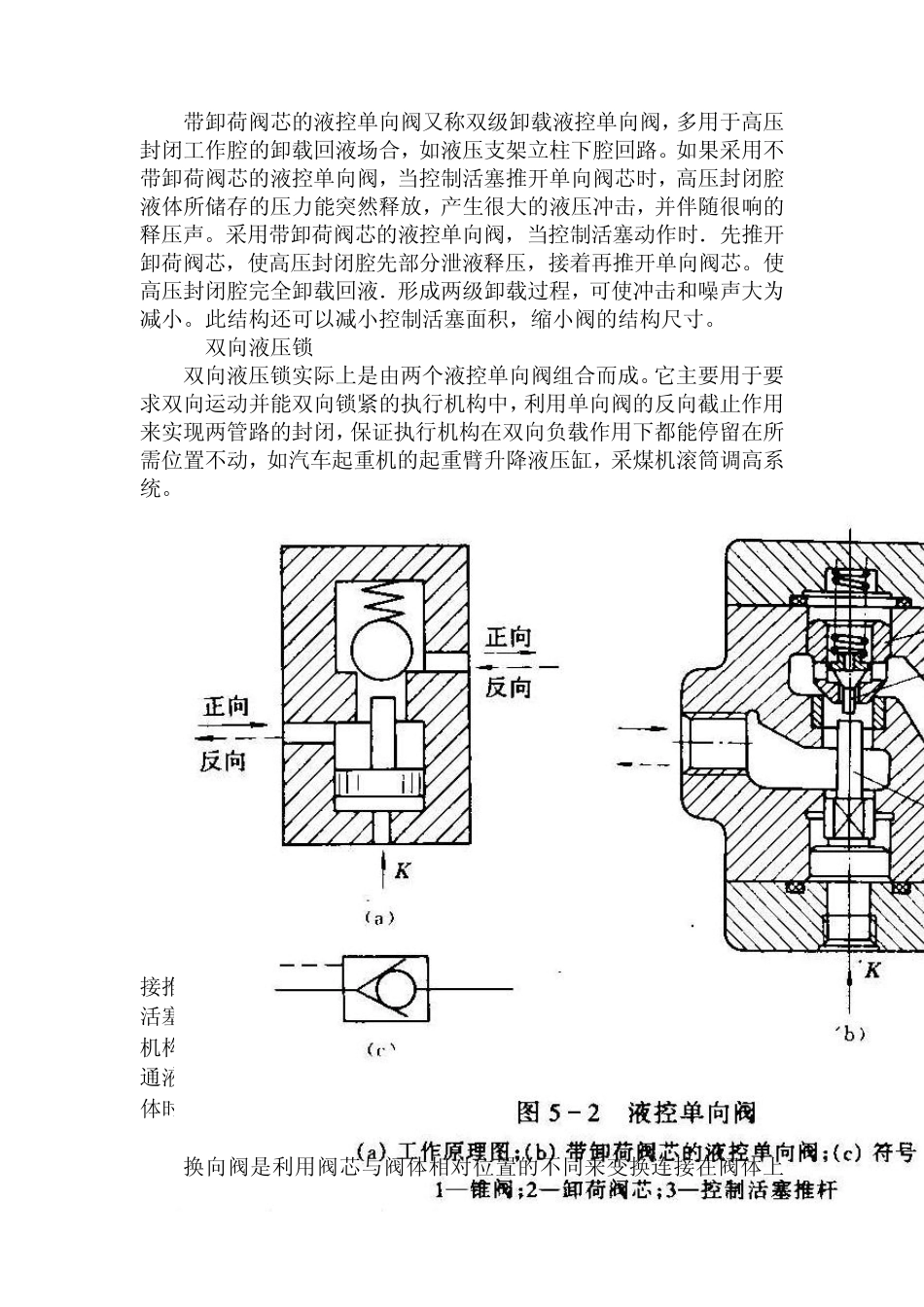

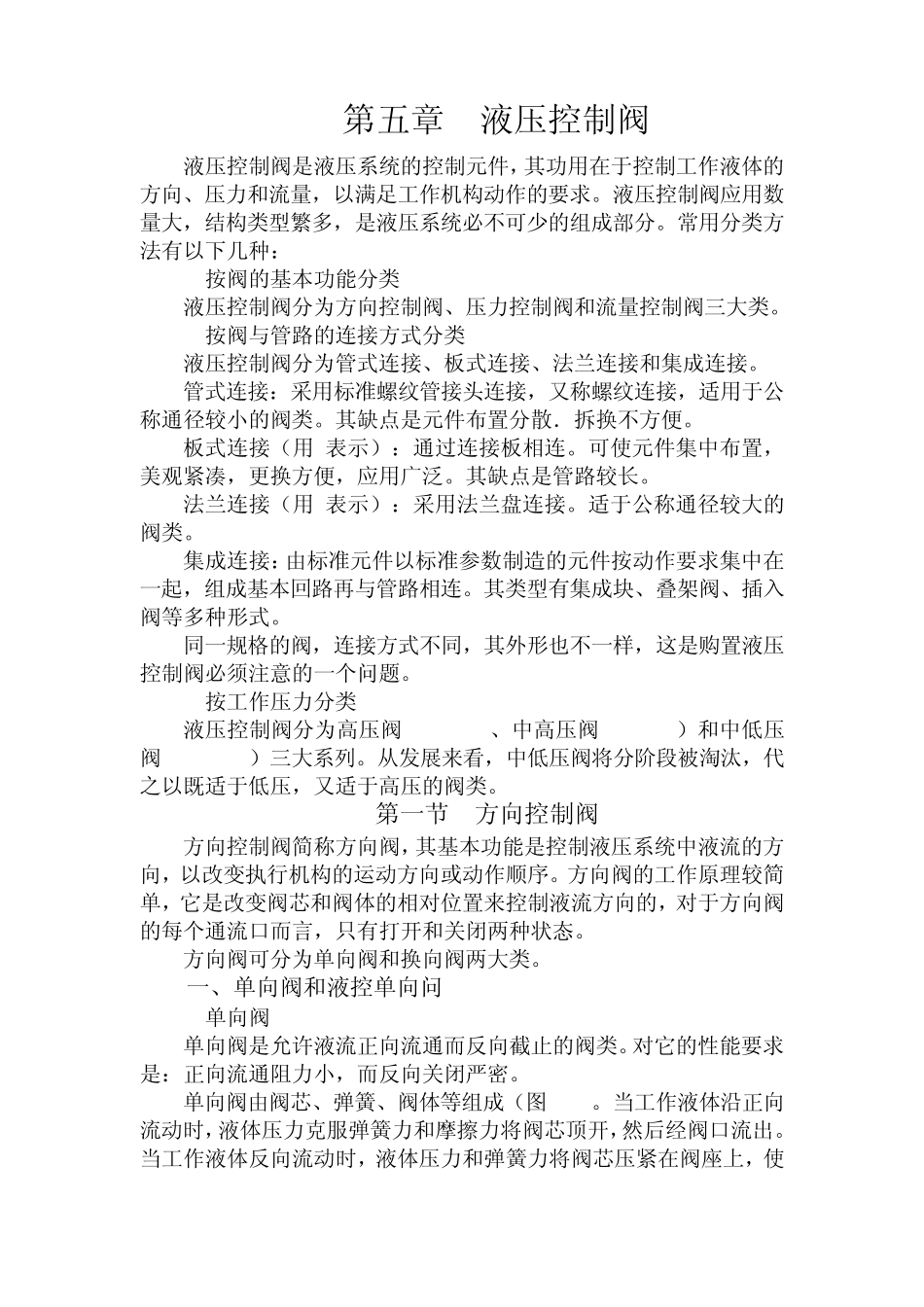

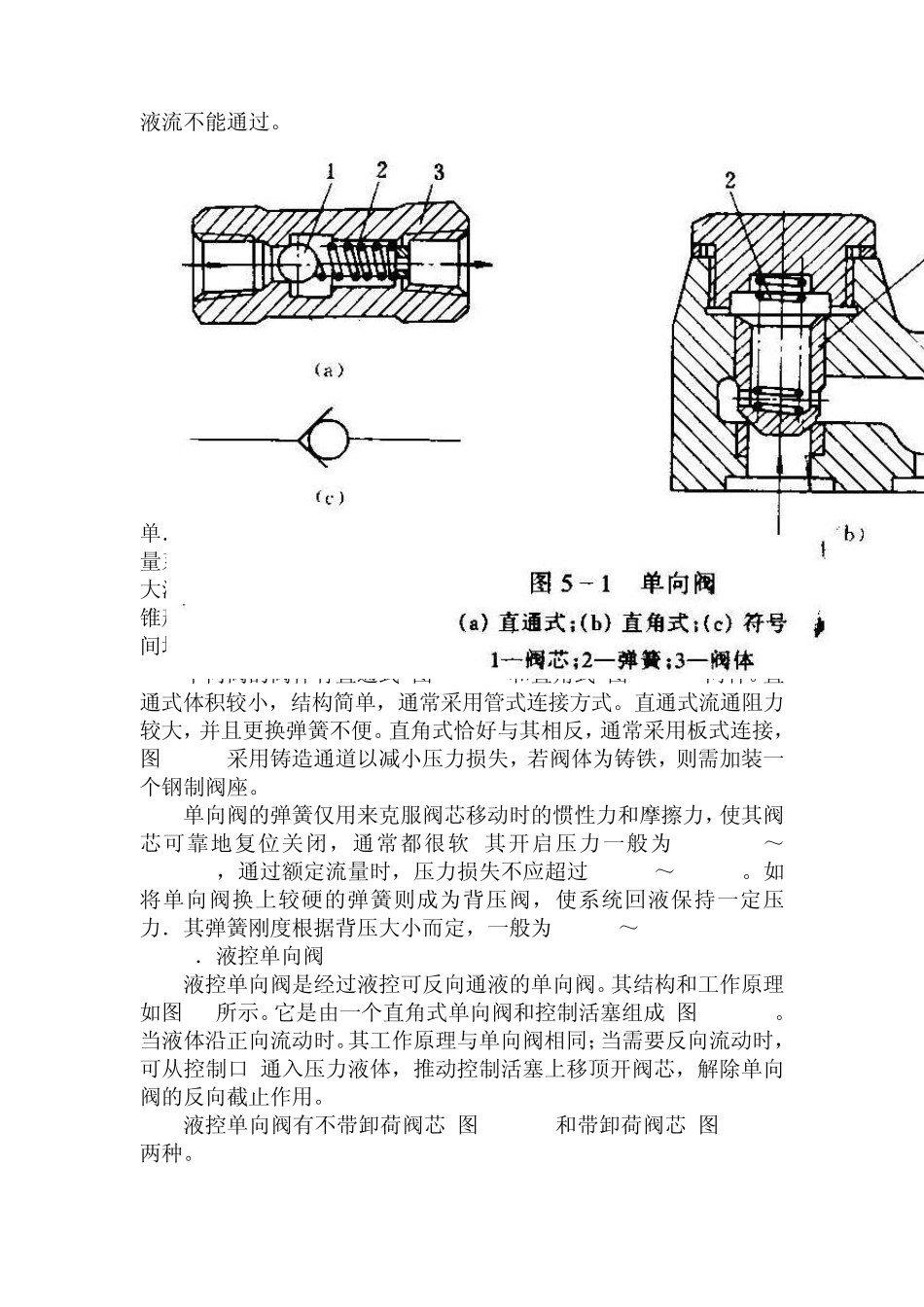

第五章 液压控制阀 液压控制阀是液压系统的控制元件，其功用在于控制工作液体的方向、压力和流量，以满足工作机构动作的要求。液压控制阀应用数量大，结构类型繁多，是液压系统必不可少的组成部分。常用分类方法有以下几种： 1.按阀的基本功能分类 液压控制阀分为方向控制阀、压力控制阀和流量控制阀三大类。2.按阀与管路的连接方式分类 液压控制阀分为管式连接、板式连接、法兰连接和集成连接。 管式连接：采用标准螺纹管接头连接，又称螺纹连接，适用于公称通径较小的阀类。其缺点是元件布置分散．拆换不方便。 板式连接（用B表示）：通过连接板相连。可使元件集中布置，美观紧凑，更换方便，应用广泛。其缺点是管路较长。 法兰连接（用F表示）：采用法兰盘连接。适于公称通径较大的阀类。 集成连接：由标准元件以标准参数制造的元件按动作要求集中在一起，组成基本回路再与管路相连。其类型有集成块、叠架阀、插入阀等多种形式。 同一规格的阀，连接方式不同，其外形也不一样，这是购置液压控制阀必须注意的一个问题。 3.按工作压力分类 液压控制阀分为高压阀(<32MPa)、中高压阀(<21MPa）和中低压阀(<6.3MPa）三大系列。从发展来看，中低压阀将分阶段被淘汰，代之以既适于低压，又适于高压的阀类。 第一节 方向控制阀 方向控制阀简称方向阀，其基本功能是控制液压系统中液流的方向，以改变执行机构的运动方向或动作顺序。方向阀的工作原理较简单，它是改变阀芯和阀体的相对位置来控制液流方向的，对于方向阀的每个通流口而言，只有打开和关闭两种状态。 方向阀可分为单向阀和换向阀两大类。 一、单向阀和液控单向问 1.单向阀 单向阀是允许液流正向流通而反向截止的阀类。对它的性能要求是：正向流通阻力小，而反向关闭严密。 单向阀由阀芯、弹簧、阀体等组成（图5-1)。当工作液体沿正向流动时，液体压力克服弹簧力和摩擦力将阀芯顶开，然后经阀口流出。当工作液体反向流动时，液体压力和弹簧力将阀芯压紧在阀座上，使液流不能通过。 单向阀的阀芯常用结构形式有球形和锥形两种。球形阀芯结构简单．但易产生振动和噪声，密封性能不如锥形阀芯，常用于低压小流量系统。锥形阀芯有导向结构，工作比较平稳，密封性好，适于高压大流量系统。另外，在液压支护设备的乳化液介质系统除采用球形和锥形阀芯外，还采用平面接触的阀芯，为保证密封性，阀芯和阀座之间均有阀垫。 单向阀的阀体有直通式[图5-1(a)]和直角式[图5-1(b)]两种...
