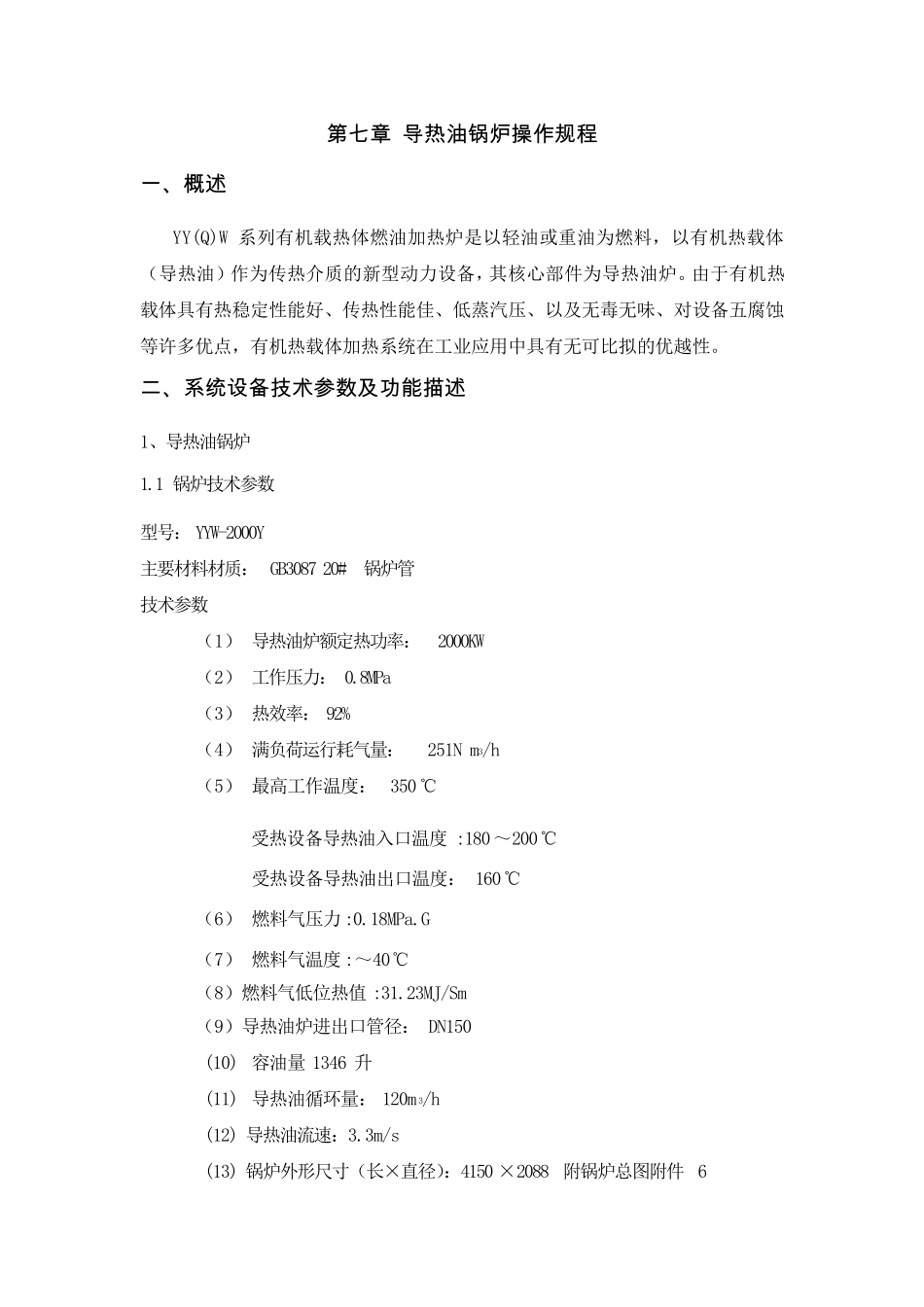

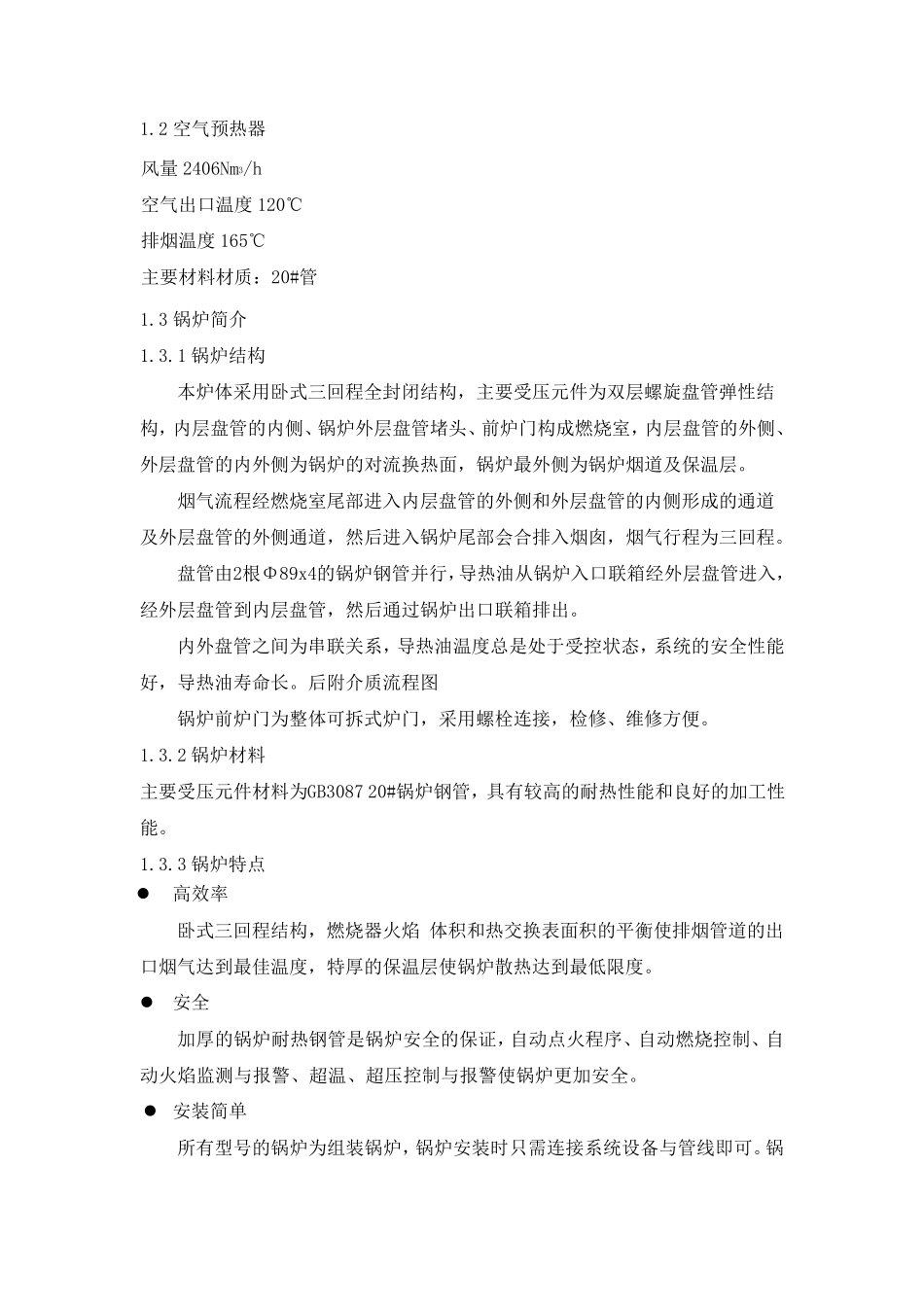

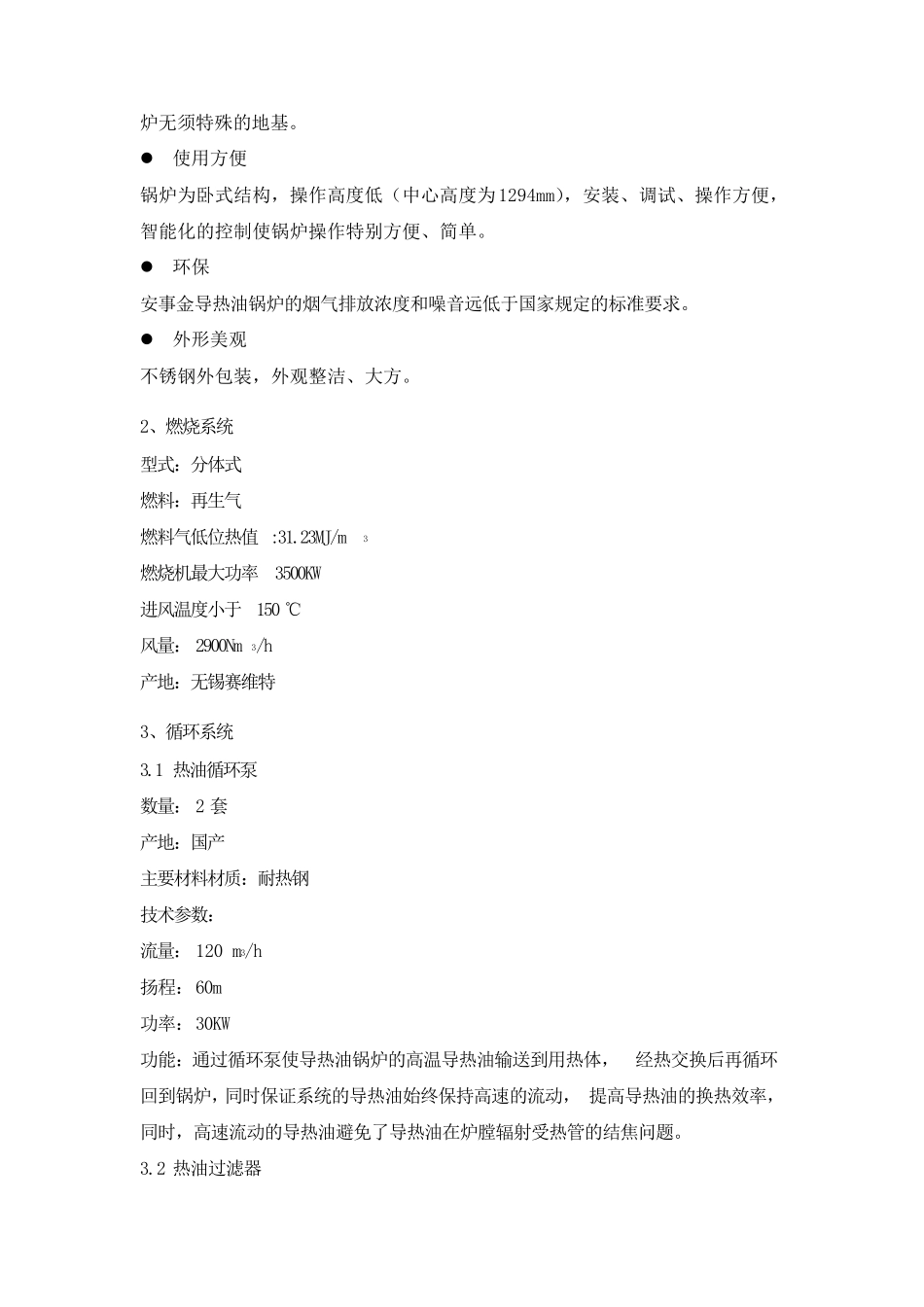

第 七 章 导 热 油 锅 炉 操 作 规 程 一 、概述 YY(Q)W 系列有机载热体燃油加热炉是以轻油或重油为燃料，以有机热载体（导热油）作为传热介质的新型动力设备，其核心部件为导热油炉。由于有机热载体具有热稳定性能好、传热性能佳、低蒸汽压、以及无毒无味、对设备五腐蚀等许多优点，有机热载体加热系统在工业应用中具有无可比拟的优越性。 二、系统设备技术参数及功能描述 1、导热油锅炉 1.1 锅炉技术参数 型号：YYW-2000Y 主要材料材质：GB3087 20#锅炉管 技术参数 （1） 导热油炉额定热功率：2000KW （2） 工作压力：0.8MPa （3） 热效率：92% （4） 满负荷运行耗气量： 251N m3/h （5） 最高工作温度： 350℃ 受热设备导热油入口温度:180～200℃ 受热设备导热油出口温度：160℃ （6） 燃料气压力:0.18MPa.G （7） 燃料气温度:～40℃ （8）燃料气低位热值:31.23MJ/Sm （9）导热油炉进出口管径：DN150 (10) 容油量1346 升 (11) 导热油循环量：120m 3/h (12) 导热油流速：3.3m/s (13) 锅炉外形尺寸（长×直径）：4150 ×2088 附锅炉总图附件6 1.2 空气预热器 风量2406Nm3/h 空气出口温度120℃ 排烟温度165℃ 主要材料材质：20#管 1.3 锅炉简介 1.3.1 锅炉结构 本炉体采用卧式三回程全封闭结构，主要受压元件为双层螺旋盘管弹性结构，内层盘管的内侧、锅炉外层盘管堵头、前炉门构成燃烧室，内层盘管的外侧、外层盘管的内外侧为锅炉的对流换热面，锅炉最外侧为锅炉烟道及保温层。 烟气流程经燃烧室尾部进入内层盘管的外侧和外层盘管的内侧形成的通道及外层盘管的外侧通道，然后进入锅炉尾部会合排入烟囱，烟气行程为三回程。 盘管由2根Φ89x4的锅炉钢管并行，导热油从锅炉入口联箱经外层盘管进入，经外层盘管到内层盘管，然后通过锅炉出口联箱排出。 内外盘管之间为串联关系，导热油温度总是处于受控状态，系统的安全性能好，导热油寿命长。后附介质流程图 锅炉前炉门为整体可拆式炉门，采用螺栓连接，检修、维修方便。 1.3.2 锅炉材料 主要受压元件材料为GB3087 20#锅炉钢管，具有较高的耐热性能和良好的加工性能。 1.3.3 锅炉特点 高效率 卧式三回程结构，燃烧器火焰 体积和热交换表面积的平衡使排烟管道的出口烟气达到最佳温度，特厚的保温层使锅炉散热达到最低限度。 安全 加厚的锅炉耐热钢管是锅炉安全的保证，自动 点火程序 、自动 燃烧控制 ...
