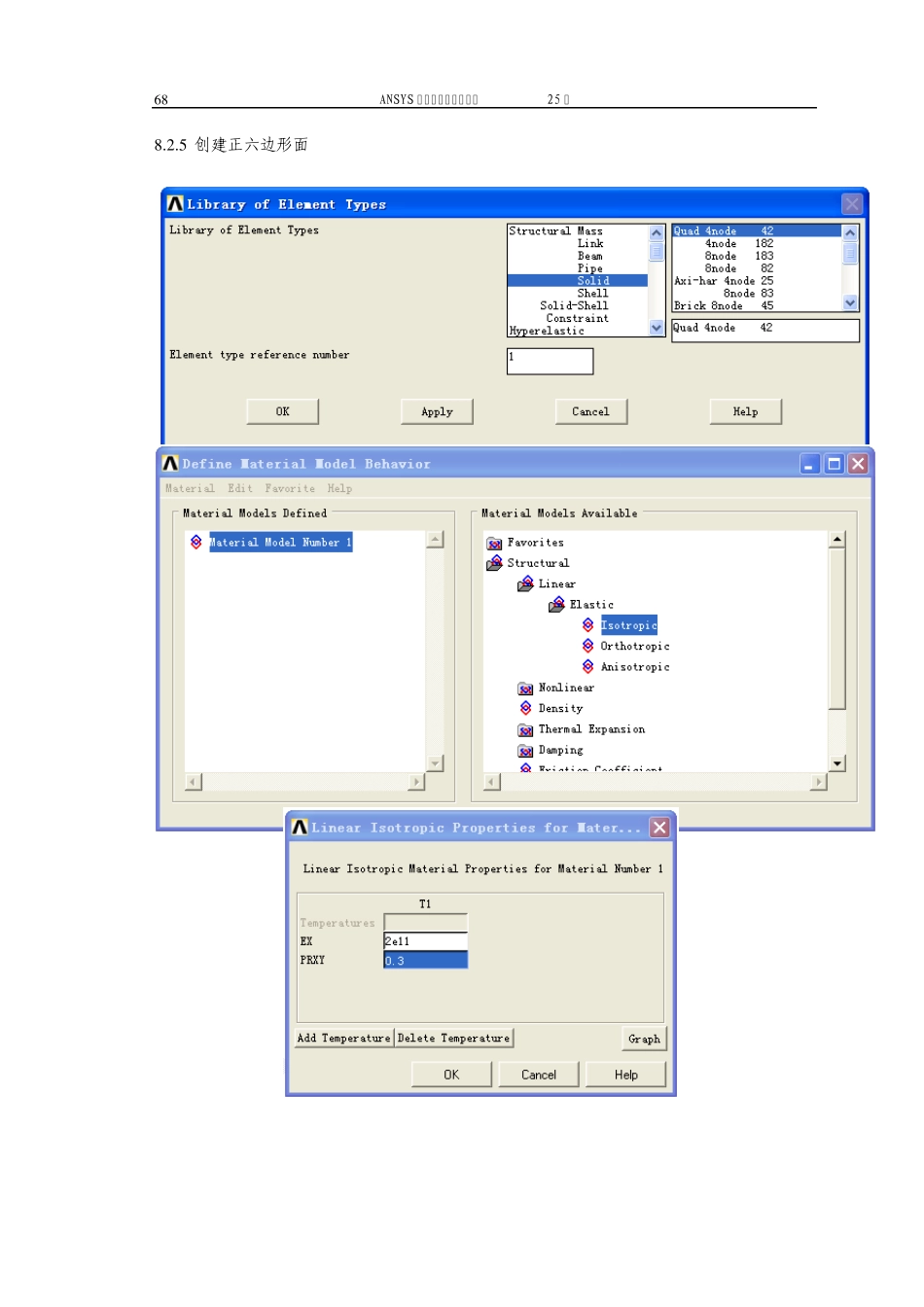

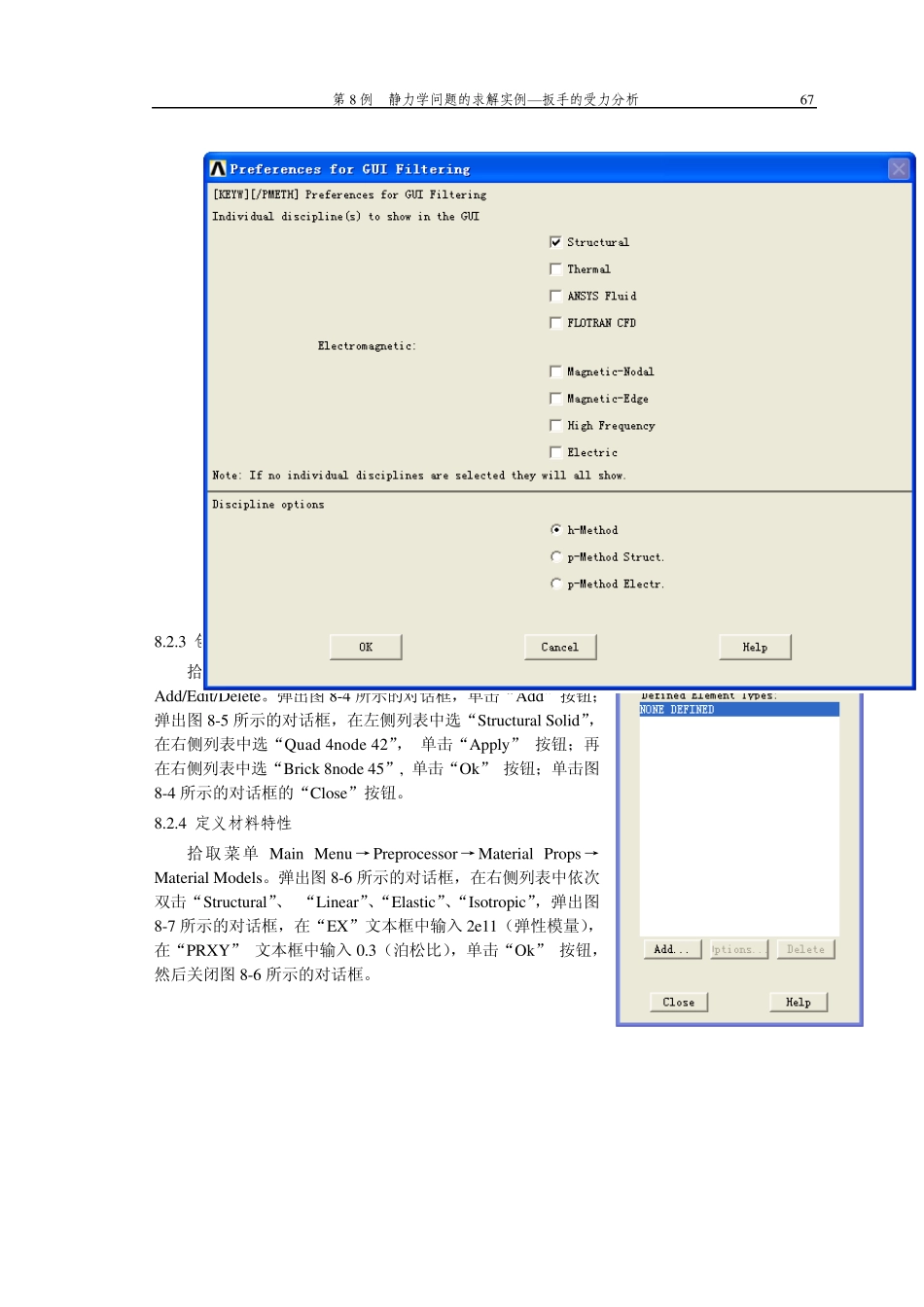

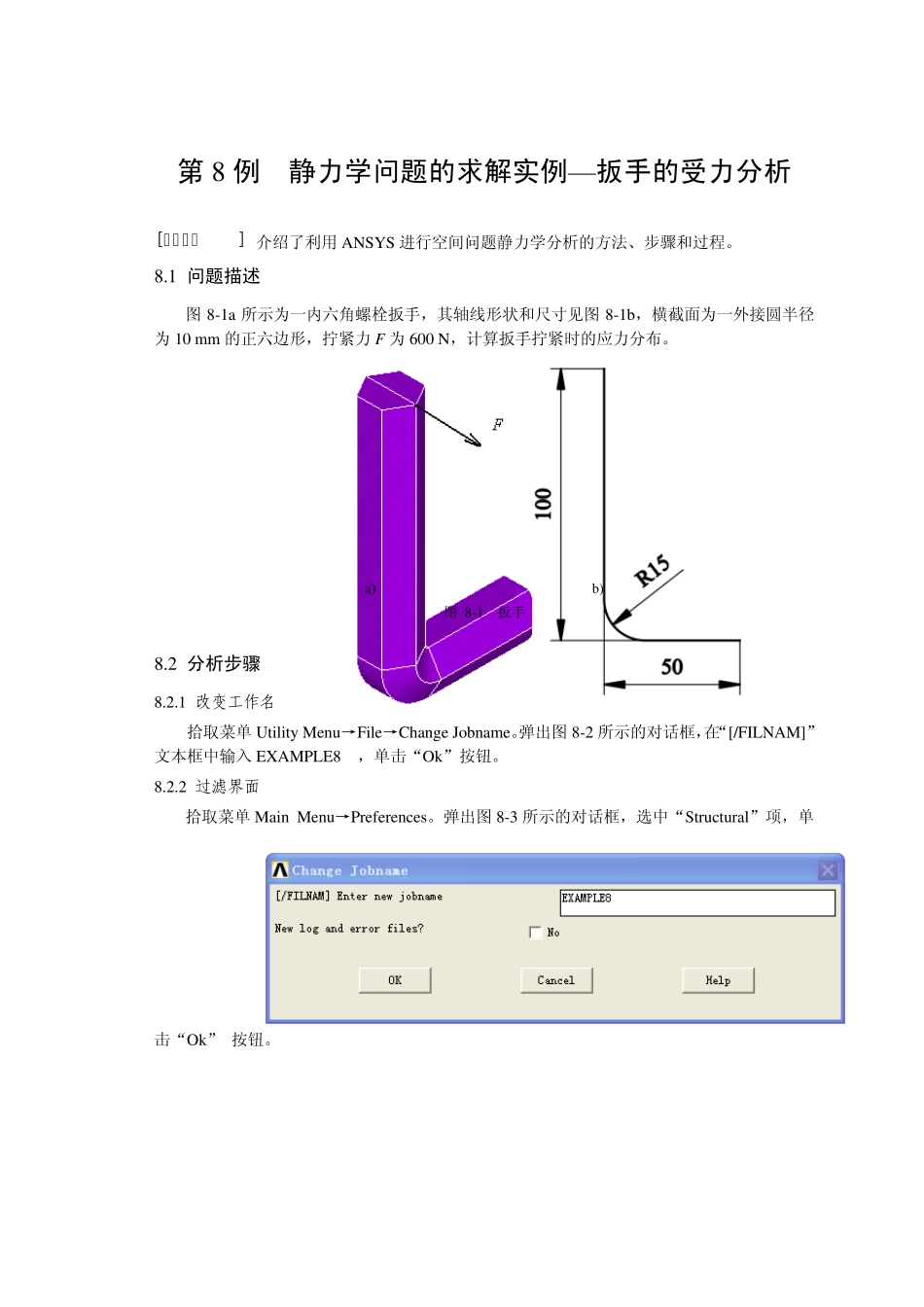

第8 例 静力学问题的求解实例—扳手的受力分析 [本例提示] 介绍了利用ANSYS 进行空间问题静力学分析的方法、步骤和过程。 8.1 问题描述 图8-1a 所示为一内六角螺栓扳手，其轴线形状和尺寸见图8-1b，横截面为一外接圆半径为10 mm 的正六边形，拧紧力F 为600 N，计算扳手拧紧时的应力分布。 8.2 分析步骤 8.2.1 改变工作名 拾取菜单Utility Menu →File→Change Jobname。弹出图8-2 所示的对话框，在“[/FILNAM]” 文本框中输入 EXAMPLE8 ，单击“Ok”按钮。 8.2.2 过滤界面 拾取菜单Main Menu →Preferences。弹出图8-3 所示的对话框，选中“Stru ctu ral”项，单击“Ok” 按钮。 a) b) 图 8-1 扳手 图 8-2 改变工作名对话框 第8 例 静力学问题的求解实例—扳手的受力分析 67 图 8-4 单元类型对话框 8.2.3 创建单元类型 拾取菜单Main Menu →Preprocessor →Element Ty pe →Add/Edit/Delete。弹出图8-4 所示的对话框，单击“Add”按钮；弹出图8-5 所示的对话框，在左侧列表中选“Stru ctu ral Solid”，在右侧列表中选“Qu ad 4node 42”， 单击“Apply ” 按钮；再在右侧列表中选“Brick 8node 45”, 单击“Ok” 按钮；单击图8-4 所示的对话框的“Close”按钮。 8.2.4 定义材料特性 拾取菜单Main Menu →Preprocessor→Material Props→Material Models。弹出图8-6 所示的对话框，在右侧列表中依次双击“Stru ctu ral”、 “Linear”、“Elastic”、“Isotropic”，弹出图8-7 所示的对话框，在“EX”文本框中输入 2e11（弹性模量），在“PRXY” 文本框中输入 0.3（泊松比），单击“Ok” 按钮，然后关闭图8-6 所示的对话框。 图 8-3 过滤界面对话框 6 8 ANSYS 在机械工程中的应用25 例 8 .2 .5 创建正六边形面 图 8 -5 单元类型库对话框 图 8 -6 材料模型对话框 图 8 -7 材料特性对话框 第8 例 静力学问题的求解实例—扳手的受力分析 69 图 8-8 拾取窗口 拾取菜单Main Menu →Preprocessor→Modeling→Create→Areas→Poly gon→Hex agon。弹出图8-8 所示的拾取窗口，在“WP X”、“WP Y”和“Radiu s”文本框中分别输入 0、0 和 0.01，单击“Ok” 按钮。 8.2.6 改变视点 拾取菜单Utility Menu →PlotCtrls→Pan Zoom Rotate。在弹出的对话框中，依次单击“Iso”、“Fit”按钮。 8.2.7 显示关...
