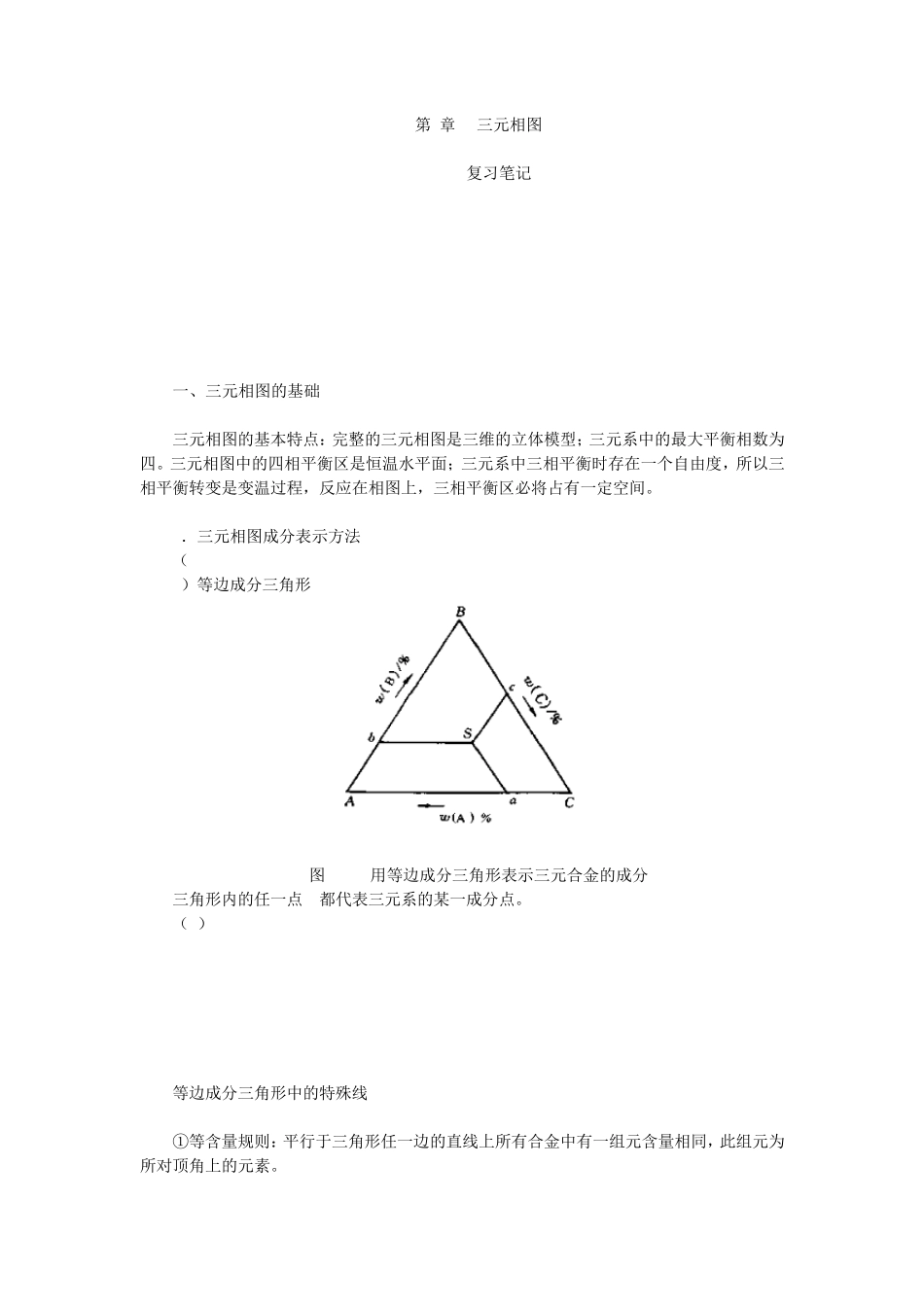

第8章 三元相图 8
1 复习笔记 一、三元相图的基础 三元相图的基本特点：完整的三元相图是三维的立体模型；三元系中的最大平衡相数为四
三元相图中的四相平衡区是恒温水平面；三元系中三相平衡时存在一个自由度，所以三相平衡转变是变温过程，反应在相图上，三相平衡区必将占有一定空间
1．三元相图成分表示方法 （ 1）等边成分三角形 图8-1 用等边成分三角形表示三元合金的成分 三角形内的任一点S都代表三元系的某一成分点
（2） 等边成分三角形中的特殊线 ①等含量规则：平行于三角形任一边的直线上所有合金中有一组元含量相同，此组元为所对顶角上的元素
②等比例规则：通过三角形定点的任何一直线上的所有合金，其直线两边的组元含量之比为定值
③背向规则：从任一组元合金中不断取出某一组元，那么合金浓度三角形位置将沿背离此元素的方向发展，这样满足此元素含量不断减少，而其他元素含量的比例不变
④直线定律：在一确定的温度下，当某三元合金处于两相平衡时，合金的成分点和两平衡相的成分点必定位于成分三角形中的同一条直线上
（3）成分的其他表示方法： ①等腰成分三角形：两组元多，一组元少
②直角成分坐标：一组元多，两组元少
③局部图形表示法：一定成分范围内的合金

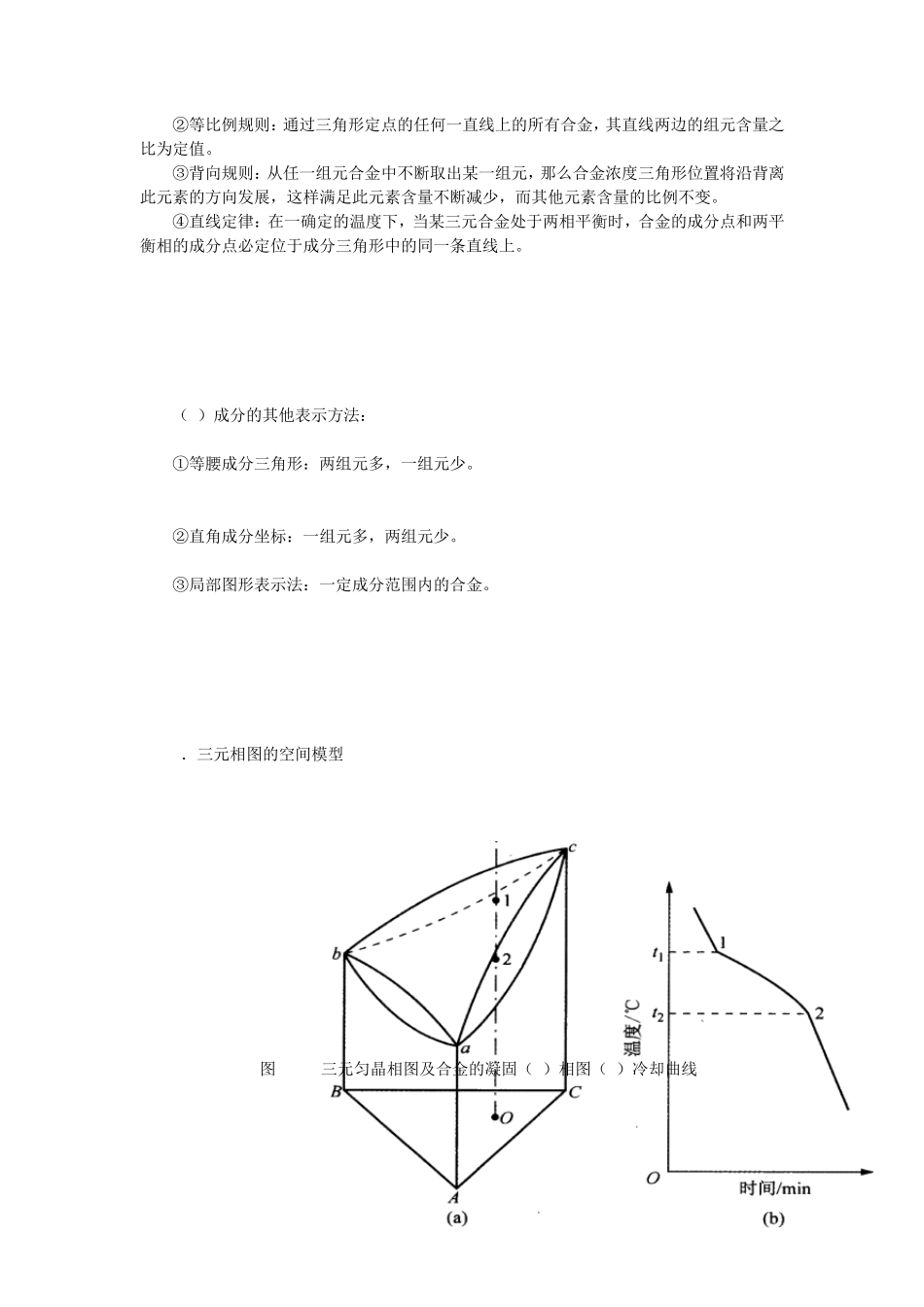

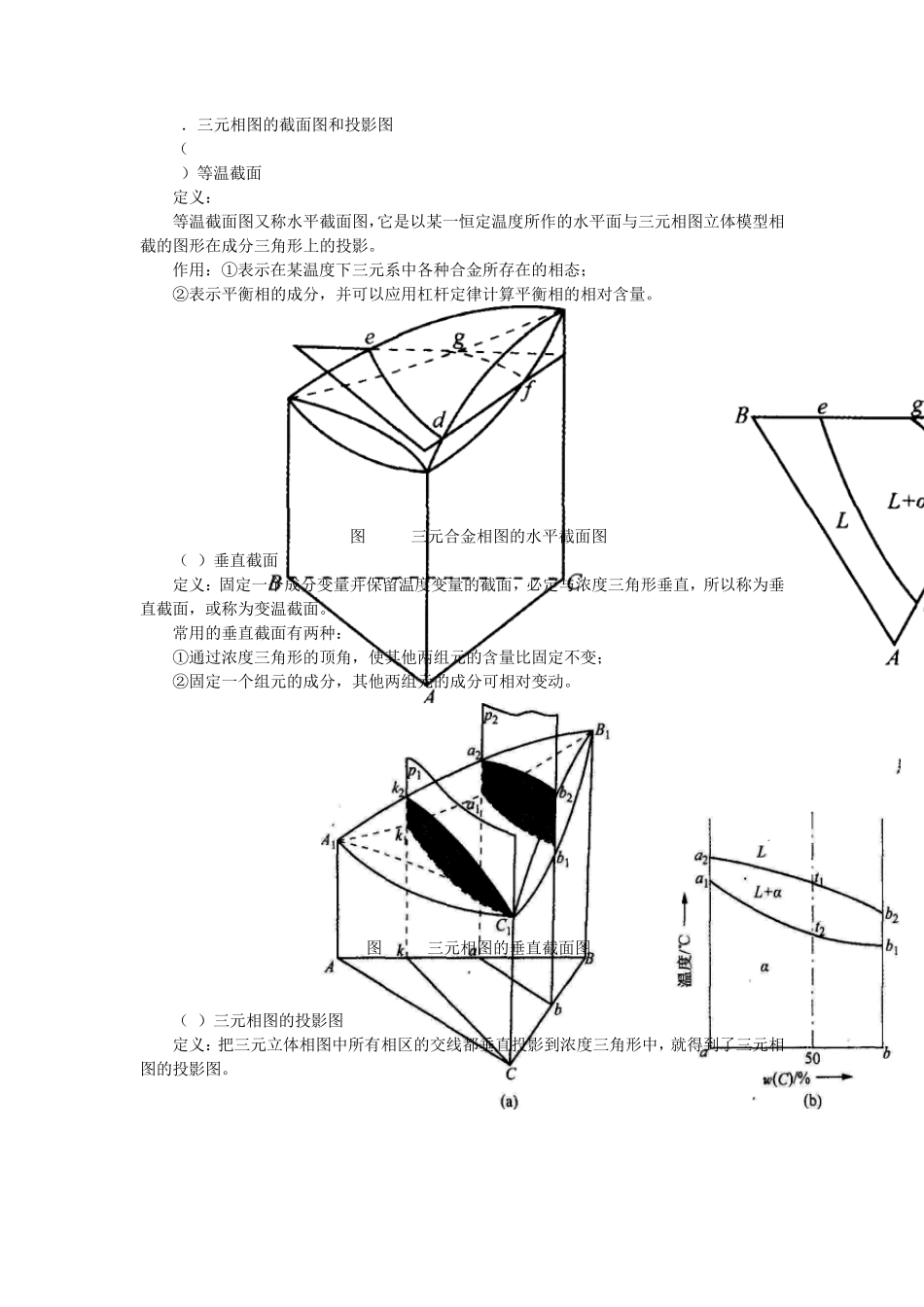

2．三元相图的空间模型 图 8-2 三元匀晶相图及合金的凝固（a）相图（b）冷却曲线 3．三元相图的截面图和投影图 （ 1）等温截面 定义： 等温截面图又称水平截面图，它是以某一恒定温度所作的水平面与三元相图立体模型相截的图形在成分三角形上的投影
作用：①表示在某温度下三元系中各种合金所存在的相态； ②表示平衡相的成分，并可以应用杠杆定律计算平衡相的相对含量
图8-3 三元合金相图的水平截面图 （2）垂直截面 定义：固定一个成分变量并保留温度变量的截面，必定与浓度三角形垂直，所以称为垂直截面，或称为变温截面
常用的垂直截面有两
