山东某3MW分布式光伏发电项目接入系统方案(低压380V多点接入)VIP专享

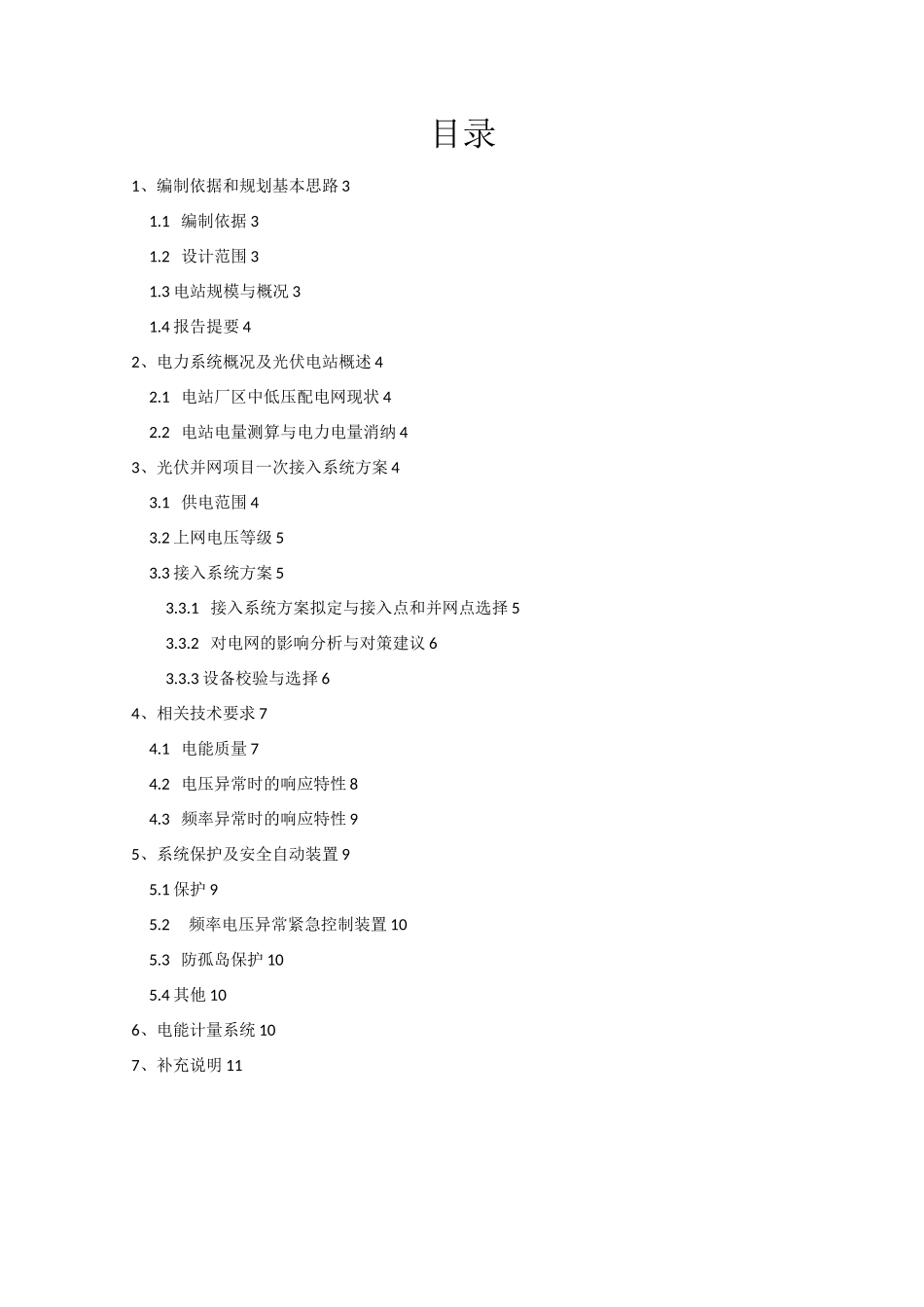

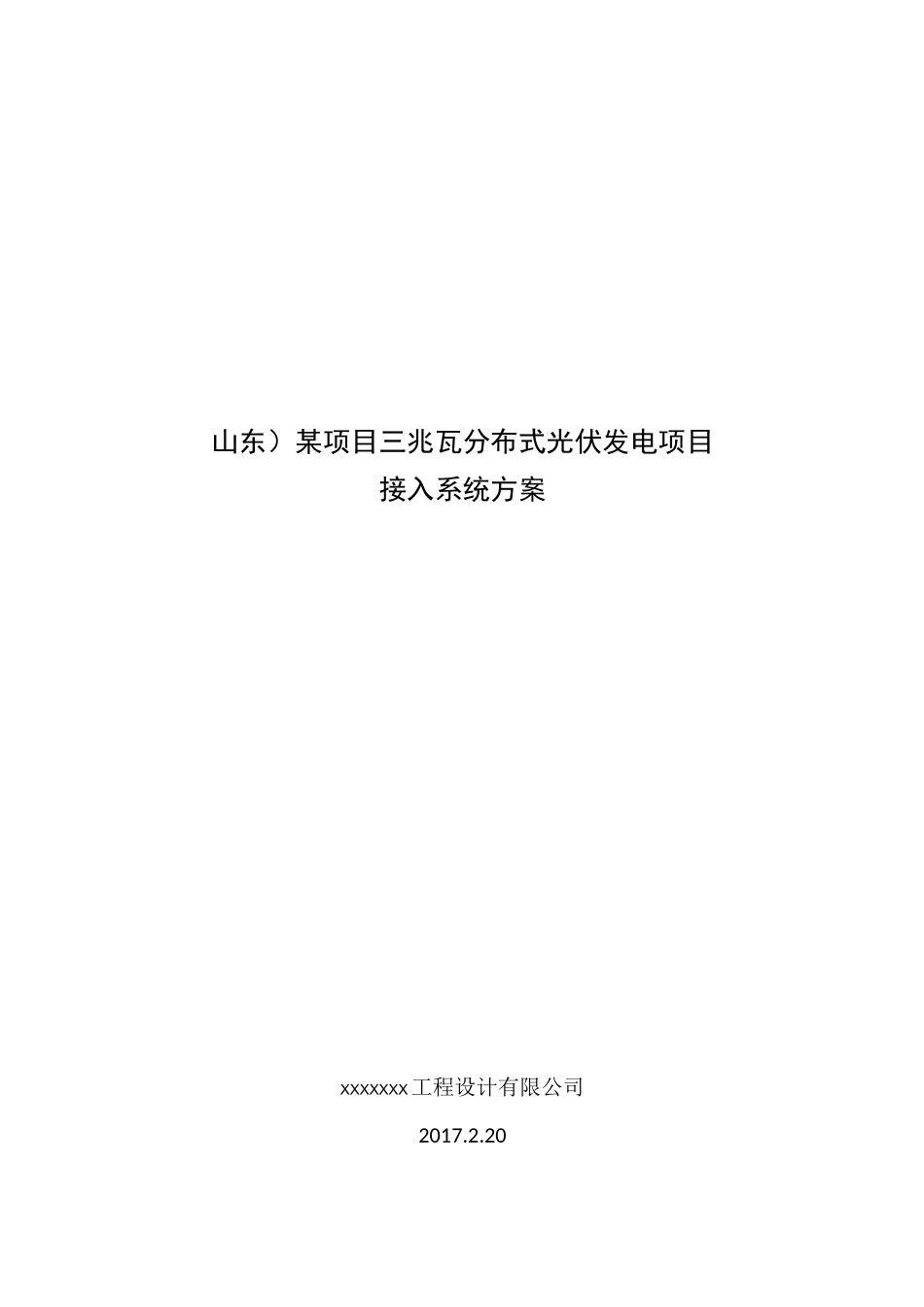

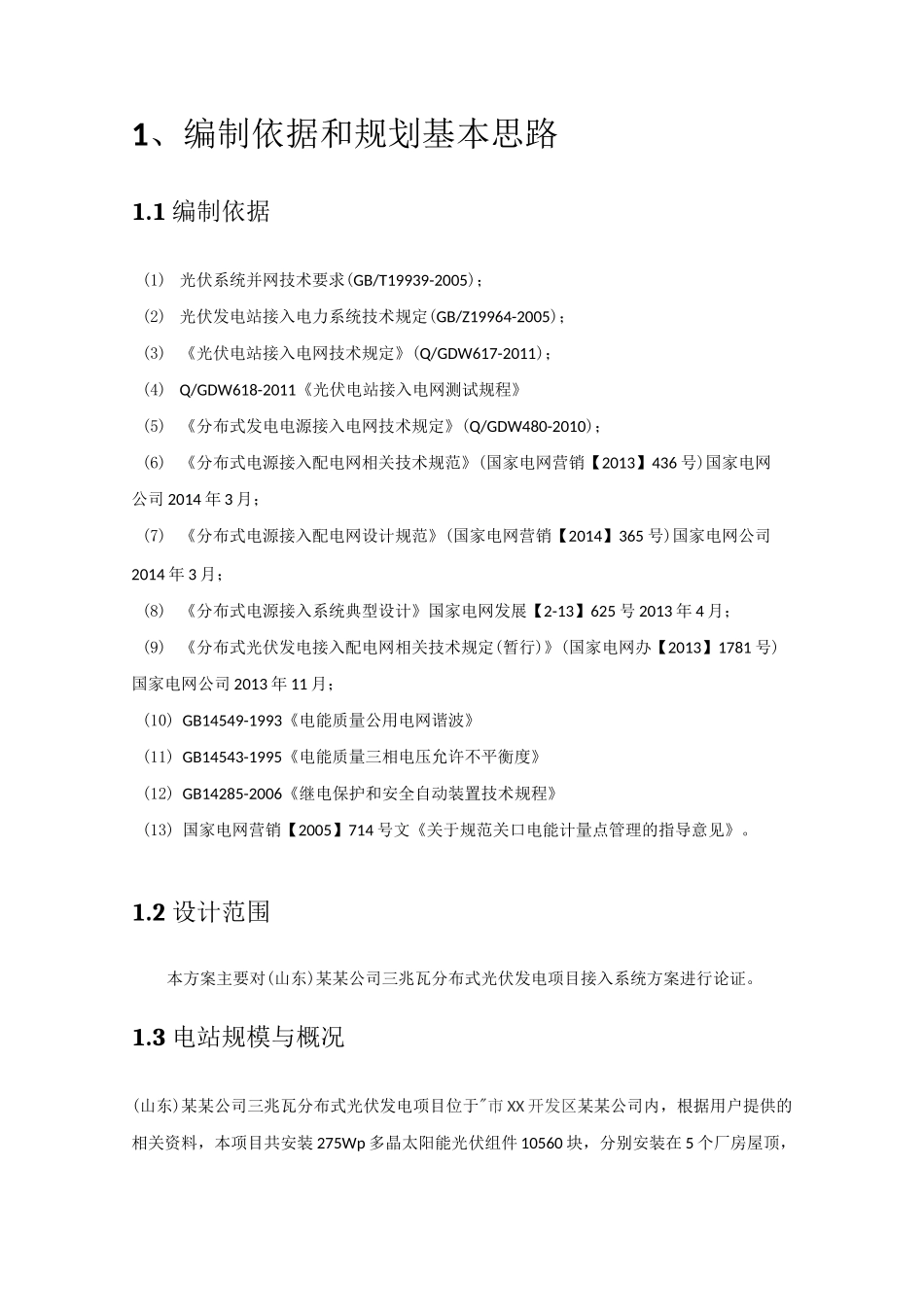

山东）某项目三兆瓦分布式光伏发电项目接入系统方案XXXXXXX工程设计有限公司2017.2.20目录1、编制依据和规划基本思路 31.1 编制依据 31.2 设计范围 31.3 电站规模与概况 31.4 报告提要 42、电力系统概况及光伏电站概述 42.1 电站厂区中低压配电网现状 42.2 电站电量测算与电力电量消纳 43、光伏并网项目一次接入系统方案 43.1 供电范围 43.2 上网电压等级 53.3 接入系统方案 53.3.1 接入系统方案拟定与接入点和并网点选择 53.3.2 对电网的影响分析与对策建议 63.3.3 设备校验与选择 64、相关技术要求 74.1 电能质量 74.2 电压异常时的响应特性 84.3 频率异常时的响应特性 95、系统保护及安全自动装置 95.1 保护 95.2频率电压异常紧急控制装置 105.3 防孤岛保护 105.4 其他 106、电能计量系统 107、补充说明 111、编制依据和规划基本思路1.1 编制依据(1) 光伏系统并网技术要求(GB/T19939-2005)；(2) 光伏发电站接入电力系统技术规定(GB/Z19964-2005)；(3) 《光伏电站接入电网技术规定》(Q/GDW617-2011)；(4) Q/GDW618-2011《光伏电站接入电网测试规程》(5) 《分布式发电电源接入电网技术规定》(Q/GDW480-2010)；(6) 《分布式电源接入配电网相关技术规范》(国家电网营销【2013】436 号)国家电网公司 2014 年 3 月；(7) 《分布式电源接入配电网设计规范》(国家电网营销【2014】365 号)国家电网公司2014 年 3 月；(8) 《分布式电源接入系统典型设计》国家电网发展【2-13】625 号 2013 年 4 月；(9) 《分布式光伏发电接入配电网相关技术规定(暂行)》(国家电网办【2013】1781 号)国家电网公司 2013 年 11 月；(10) GB14549-1993《电能质量公用电网谐波》(11) GB14543-1995《电能质量三相电压允许不平衡度》(12) GB14285-2006《继电保护和安全自动装置技术规程》(13) 国家电网营销【2005】714 号文《关于规范关口电能计量点管理的指导意见》。1.2 设计范围本方案主要对(山东)某某公司三兆瓦分布式光伏发电项目接入系统方案进行论证。1.3 电站规模与概况(山东)某某公司三兆瓦分布式光伏发电项目位于"市 XX 开发区某某公司内，根据用户提供的相关资料，本项目共安装 275Wp 多晶太阳能光伏组件 10560 块，分别安装在 5 个厂房屋顶，组件采用 10 度倾角方式安装，总容量 2.904MW。系统设计采用 22 块组件串接方式，共 480串，每 8 串接入 1 台 50kW 组...
