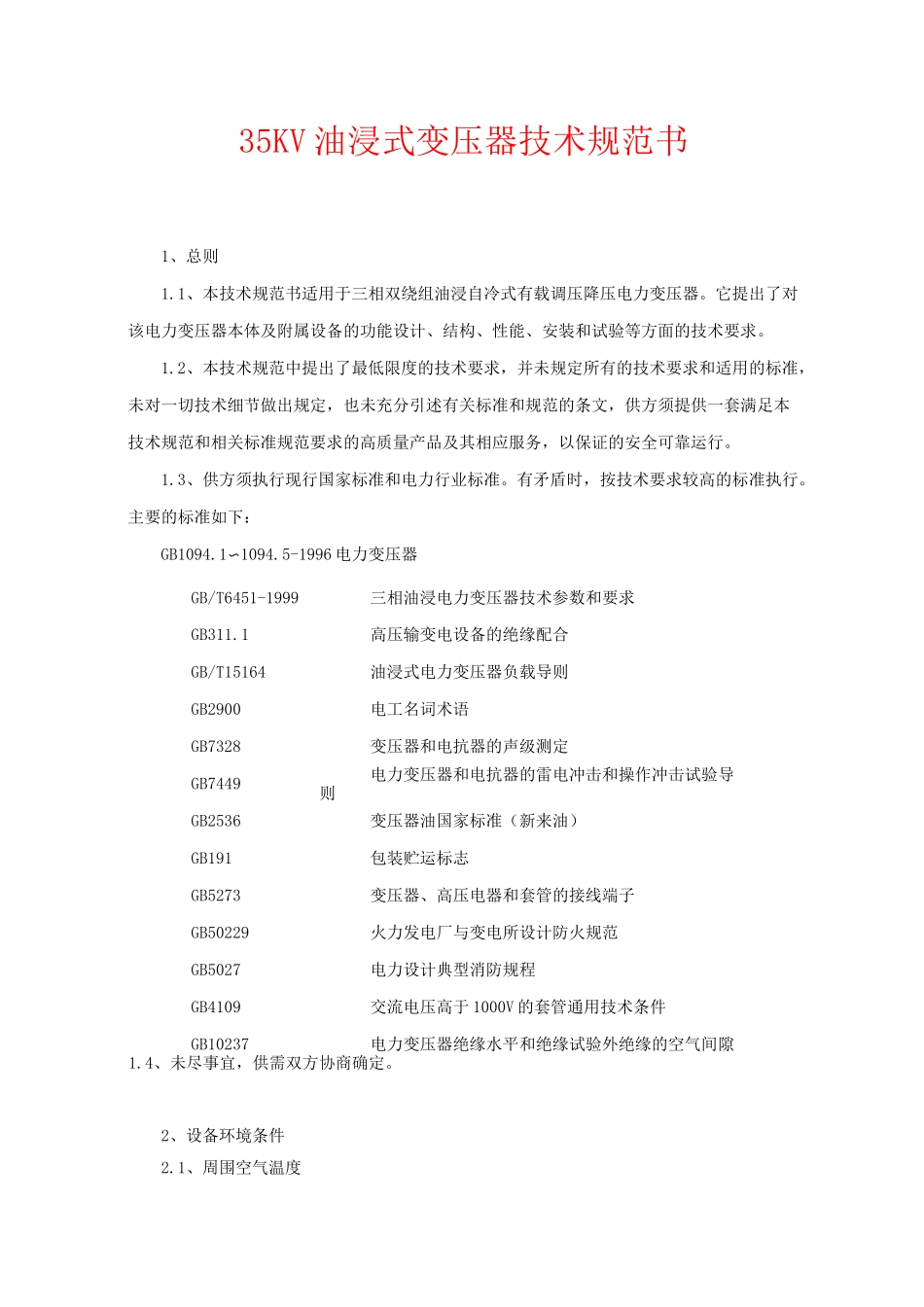

35KV油浸式变压器技术规范书

35KV 油浸式变压器技术规范书1、总则1.1、本技术规范书适用于三相双绕组油浸自冷式有载调压降压电力变压器。它提出了对该电力变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2、本技术规范中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方须提供一套满足本技术规范和相关标准规范要求的高质量产品及其相应服务，以保证的安全可靠运行。1.3、供方须执行现行国家标准和电力行业标准。有矛盾时，按技术要求较高的标准执行。主要的标准如下：GB1094.1〜1094.5-1996 电力变压器GB/T6451-1999三相油浸电力变压器技术参数和要求GB311.1高压输变电设备的绝缘配合GB/T15164油浸式电力变压器负载导则GB2900电工名词术语GB7328变压器和电抗器的声级测定GB7449电力变压器和电抗器的雷电冲击和操作冲击试验导则GB2536变压器油国家标准（新来油）GB191包装贮运标志GB5273变压器、高压电器和套管的接线端子GB50229火力发电厂与变电所设计防火规范GB5027电力设计典型消防规程GB4109交流电压高于 1000V 的套管通用技术条件GB10237电力变压器绝缘水平和绝缘试验外绝缘的空气间隙1.4、未尽事宜，供需双方协商确定。2、设备环境条件2.1、周围空气温度最高气温:37°C最低气温：-24.8C年平均气温:8.8C2.2、海拔高度：小于 1000 米2.3、地震烈度：VI 度区，动峰值加速度：0.05g2.5、最大月平均风速：3.1m/s2.6、覆冰厚度：10mm2.7、空气污秽程度：IV 级2.8、安装地点：户外所有设备产品在生产设计中考虑雨淋、冷凝、日照和温度骤变等环境条件的影响。3、变压器基本技术参数3.1、型号：SZ11-25000/3535±3X2.5%/6.3kV25000kVA 三相双绕组油浸自冷式有载调压降压电力变压器。3.2、频率：50Hz3.3、相数：三相3.4、额定容量：25MVA3.5、额定电压：35±3X2.5%/6.3kV3.6、最高运行电压：40.5/7.2kV3.7、接线组别：YNdll3.8、阻抗电压：8.0%3.9、空载电流:<0.52%3.10、损耗标准：空载损耗：W18.4kW；负载损耗：W97.8kW3.11、冷却方式：ONAN（油浸空气循环自冷式）3.12、有载调压分接开关：变压器生产厂家配套提供，选择国内名牌产品，满足国家及行业相关标准。3.13、变压器套管外绝缘泄漏比距 231mm/kV（按系统最高电压计算）3. 14、绕组绝缘耐热等级：A 级3.15、绕组绝缘水平：（见表 2.1）表 2.1 变压器额定绝缘水平绕组一分钟工频耐受电压kV...
