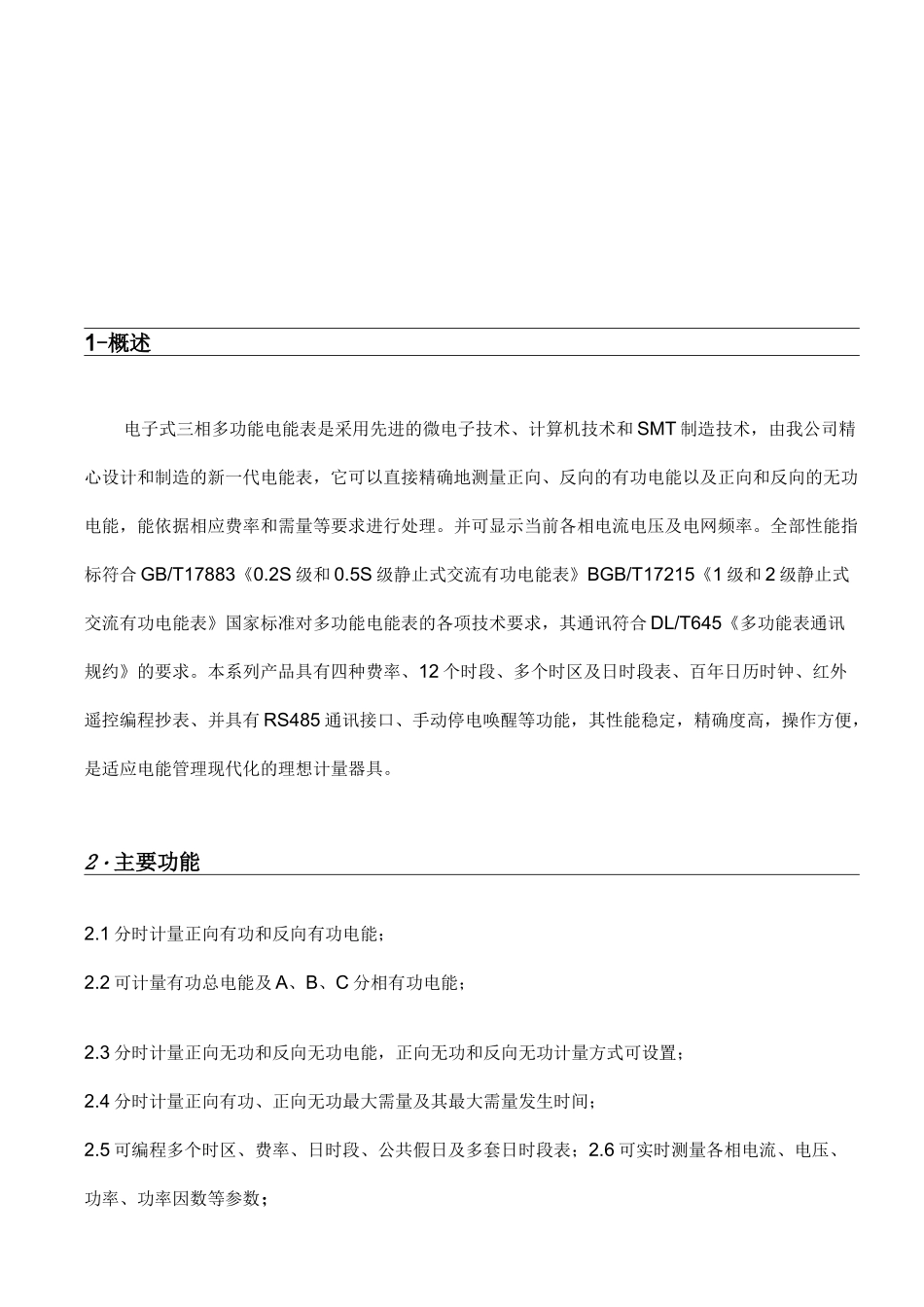

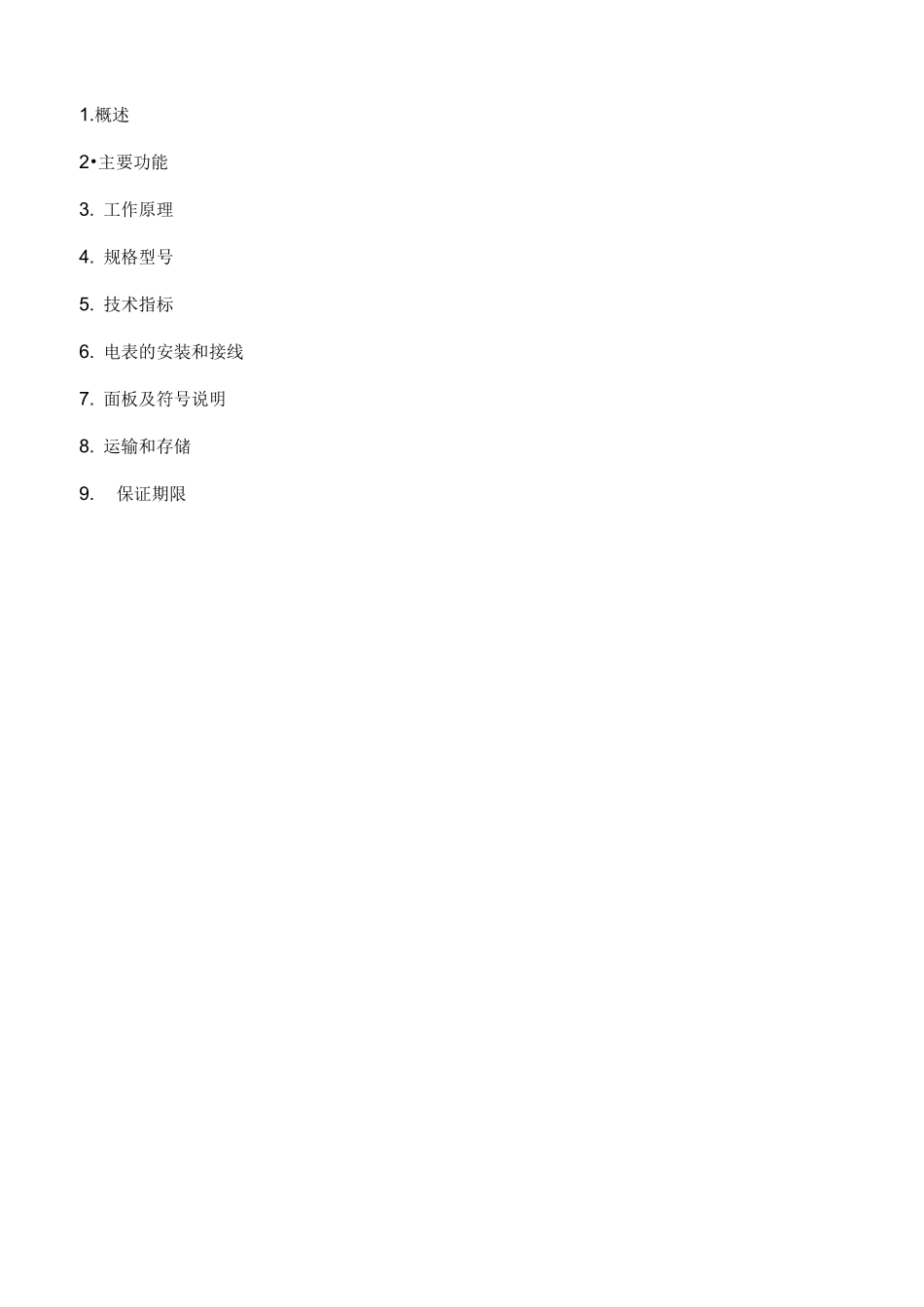

1.概述2•主要功能3. 工作原理4. 规格型号5. 技术指标6. 电表的安装和接线7. 面板及符号说明8. 运输和存储9.保证期限1-概述电子式三相多功能电能表是采用先进的微电子技术、计算机技术和 SMT 制造技术,由我公司精心设计和制造的新一代电能表,它可以直接精确地测量正向、反向的有功电能以及正向和反向的无功电能,能依据相应费率和需量等要求进行处理。并可显示当前各相电流电压及电网频率。全部性能指标符合 GB/T17883《0.2S 级和 0.5S 级静止式交流有功电能表》BGB/T17215《1 级和 2 级静止式交流有功电能表》国家标准对多功能电能表的各项技术要求,其通讯符合 DL/T645《多功能表通讯规约》的要求。本系列产品具有四种费率、12 个时段、多个时区及日时段表、百年日历时钟、红外遥控编程抄表、并具有 RS485 通讯接口、手动停电唤醒等功能,其性能稳定,精确度高,操作方便,是适应电能管理现代化的理想计量器具。2・主要功能2.1 分时计量正向有功和反向有功电能;2.2 可计量有功总电能及 A、B、C 分相有功电能;2.3 分时计量正向无功和反向无功电能,正向无功和反向无功计量方式可设置;2.4 分时计量正向有功、正向无功最大需量及其最大需量发生时间;2.5 可编程多个时区、费率、日时段、公共假日及多套日时段表;2.6 可实时测量各相电流、电压、功率、功率因数等参数;2.7 具有失压、失流、编程、需量清零、电池工作时间和电表运行时间等事件记录;2.8 具有历史 12 个月正向有功用电量记录功能;2.9 具有有功和无功测试端口,光电隔离;2.10 可通过掌上电脑非接触式(红外通讯)设表(预编程)抄表;2.11 具有 RS485 远程通讯接口,通过 RS485 接口与 PC 机或掌上电脑进行通讯;2.12 可以在停电的状态下不附加任何外置直流电源进行抄表,通过红外遥控器现场查看数据;2.13 具有事件报警及故障报警功能;2.14 通过 LCD 显示电能表的运行状态、各种参数设置情况和各种计量数据;2.15 可实现参数自动轮显,轮显的参数(最多 32 项)和轮显时间、顺序可任意设置;2.16 具有编程和编程禁止功能;2.17 具有电量清零及需量复位功能;2.18 具有电量冻结、整点负荷等功能;2.19 电池更换简单容易。以下功能可选择:2.20 可计量四象限的无功;2.21 分时计量反向有功、反向无功最大需量及其最大需量发生时间;2.22 可具有秒时钟输出功能;3・工作原理4 规格型号(见表 1)表 1型号类别准确度等...
