第8章系列化零件设计

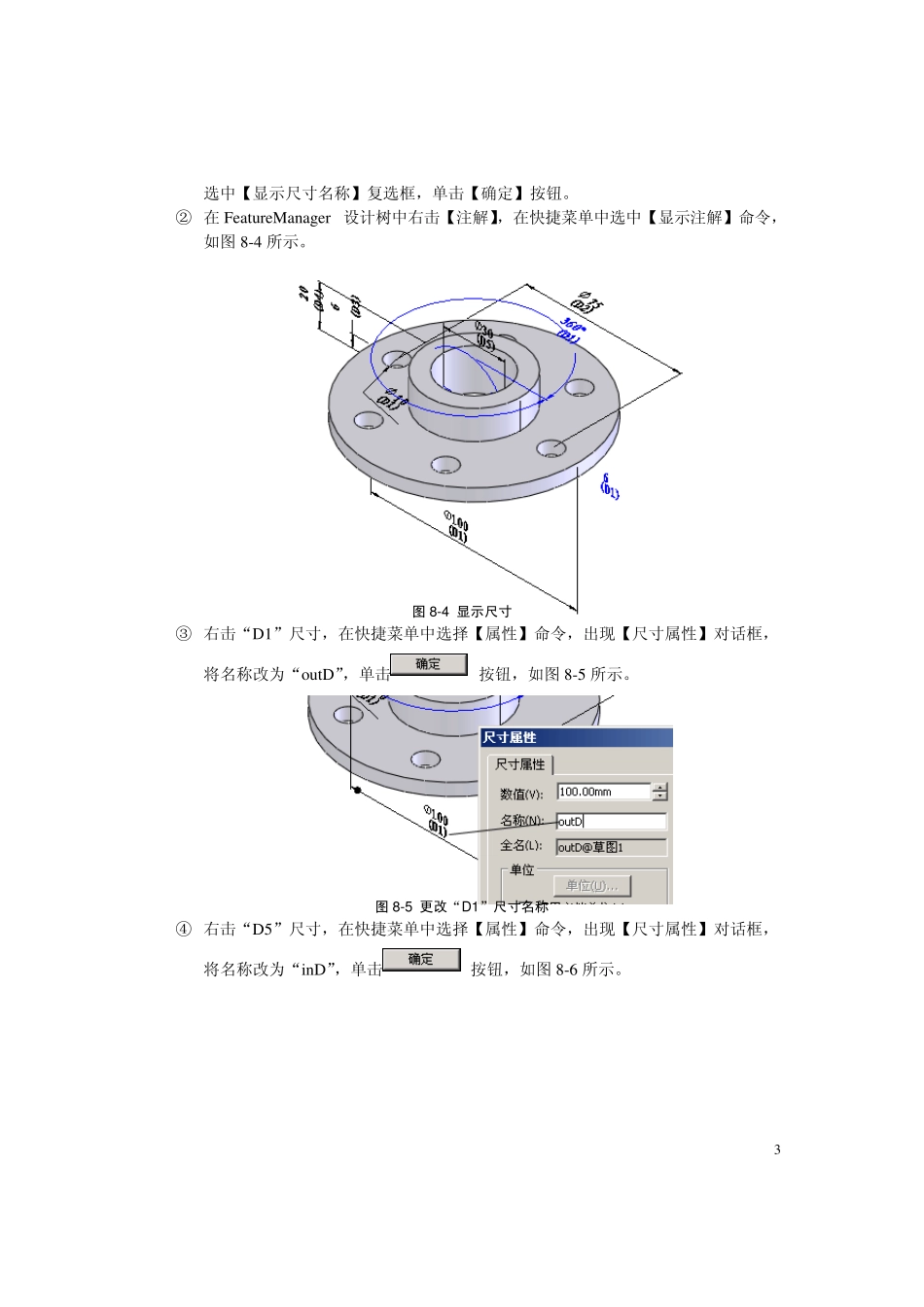

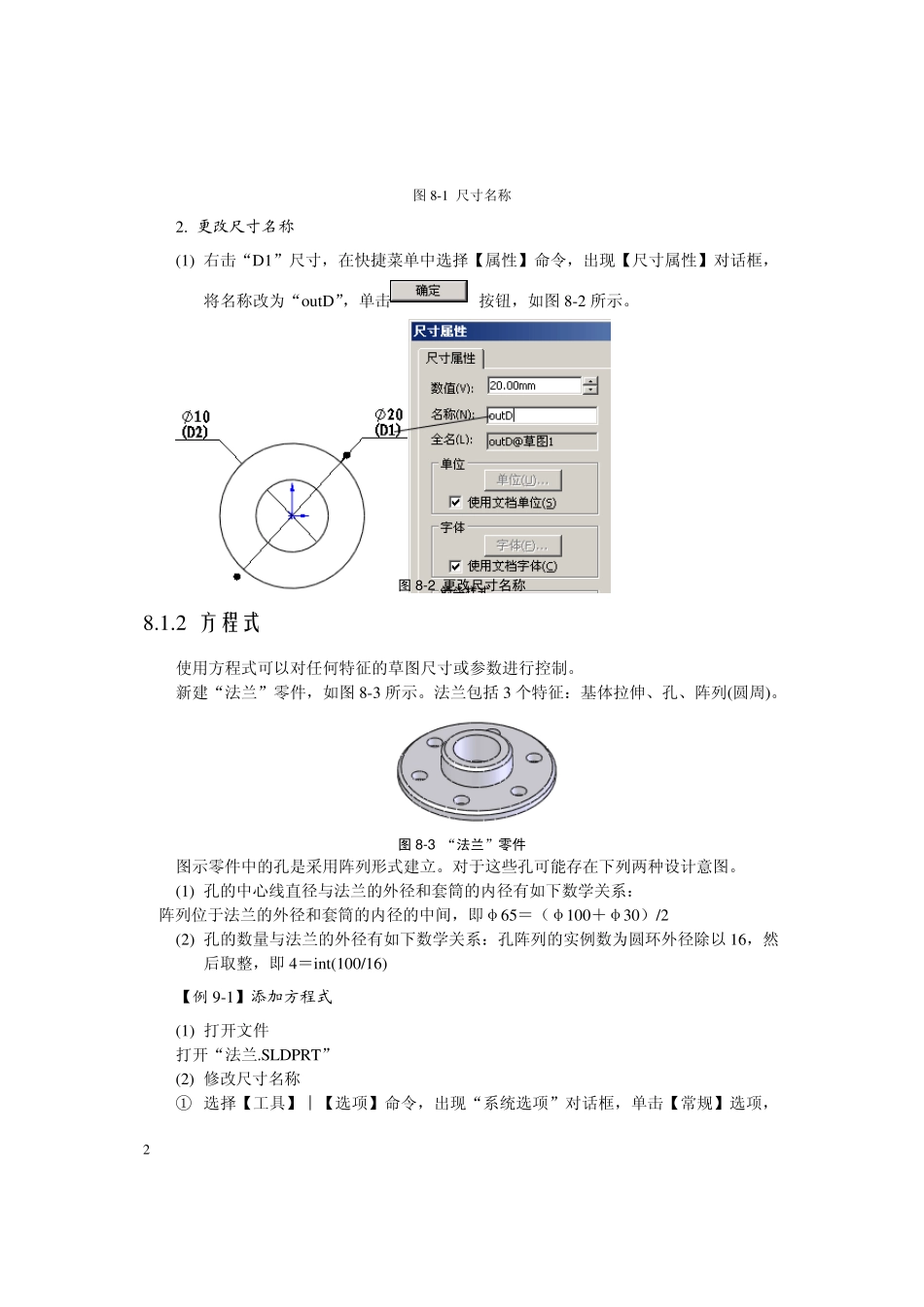

第8 章 系列化零件设计 【教学提示】 SolidWorks不仅提供了强大的造型功能，而且提供了实用性很好的产品设计系列化功能，包括方程式和数值连接、配置、系列零件设计表、库特征等。通过方程式和数组连接的方式可以控制特征间的数据关系。通过配置可以在同一个文件中同时反映产品零件的多种特征构成和尺寸规格。采用Excel表格建立系列零件设计表方式反映零件的尺寸规格和特征构成，表中的实例将成为零件中的配置。将建立的特征按照文件库的方式存储，即生成库特征，可以在零件造型中调用。 【教学要求】  能够利用方程式和数值关联体现设计意图  熟练掌握手工生成一个零件配置的方法  掌握建立系列化零件设计表的方法及其高级应用技巧  理解Solidworks库特征，能够建立、修改和使用库特征 8 .1 方程式和数值连接 绘制草图时，可以利用“中点”、“相等”等几何关系添加相应的尺寸约束，但有时为了更明确设计意图，在草图中利用这些简单的几何关系往往无法实现。这种情况下，应该使用方程式明确设计意图。 8.1.1 尺寸名称 SolidWorks 是一个全相关的设计软件，对任何一个尺寸的修改都会影响到如装配、工程图等方面。因此，在 SolidWorks 中每个尺寸都有一个特定的名称。 1. 显示尺寸名称 选择【工具】︱【选项】命令，出现【系统选项】对话框，单击【常规】选项，选中【显示尺寸名称】复选框，单击【确定】按钮，如图8-1 所示。 图8-1 尺寸名称 2. 更改尺寸名称 (1) 右击“D1”尺寸，在快捷菜单中选择【属性】命令，出现【尺寸属性】对话框，将名称改为“ou tD”，单击按钮，如图8-2 所示。 图8 -2 更改尺寸名称 8.1.2 方程式 使用方程式可以对任何特征的草图尺寸或参数进行控制。 新建“法兰”零件，如图8-3 所示。法兰包括3 个特征：基体拉伸、孔、阵列(圆周)。 图8 -3 “法兰”零件 图示零件中的孔是采用阵列形式建立。对于这些孔可能存在下列两种设计意图。 (1) 孔的中心线直径与法兰的外径和套筒的内径有如下数学关系： 阵列位于法兰的外径和套筒的内径的中间，即φ65＝（φ100＋φ30）/2 (2) 孔的数量与法兰的外径有如下数学关系：孔阵列的实例数为圆环外径除以16，然后取整，即4＝int(100/16) 【例 9-1】添加方程式 (1) 打开文件 打开“法兰.SLDPRT” (2) 修改尺寸名称 ① 选择【工具】︱【选项】命令，出现“系统选项”对话框，单击【常规】选项， 2 选中【显示尺寸...
