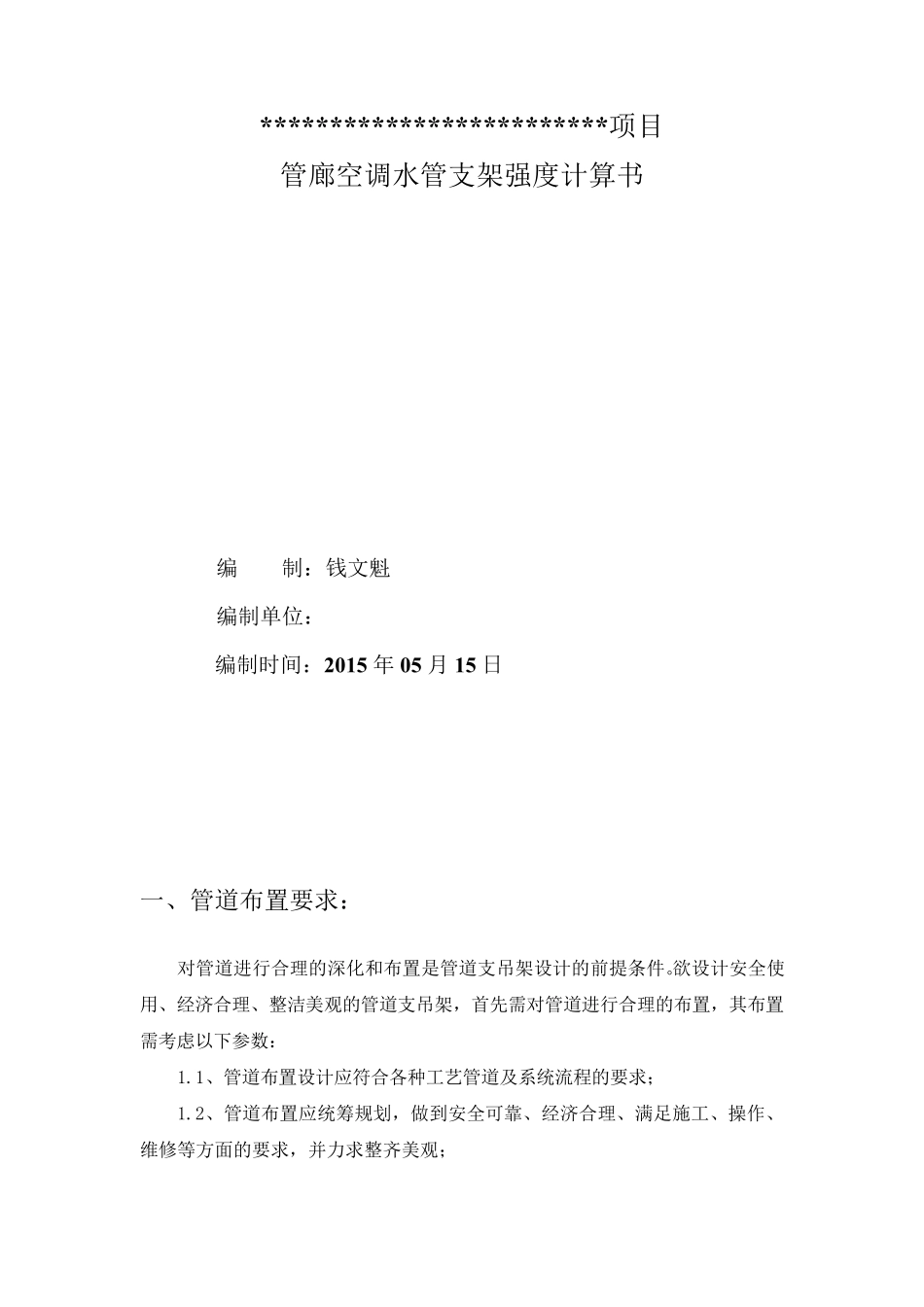

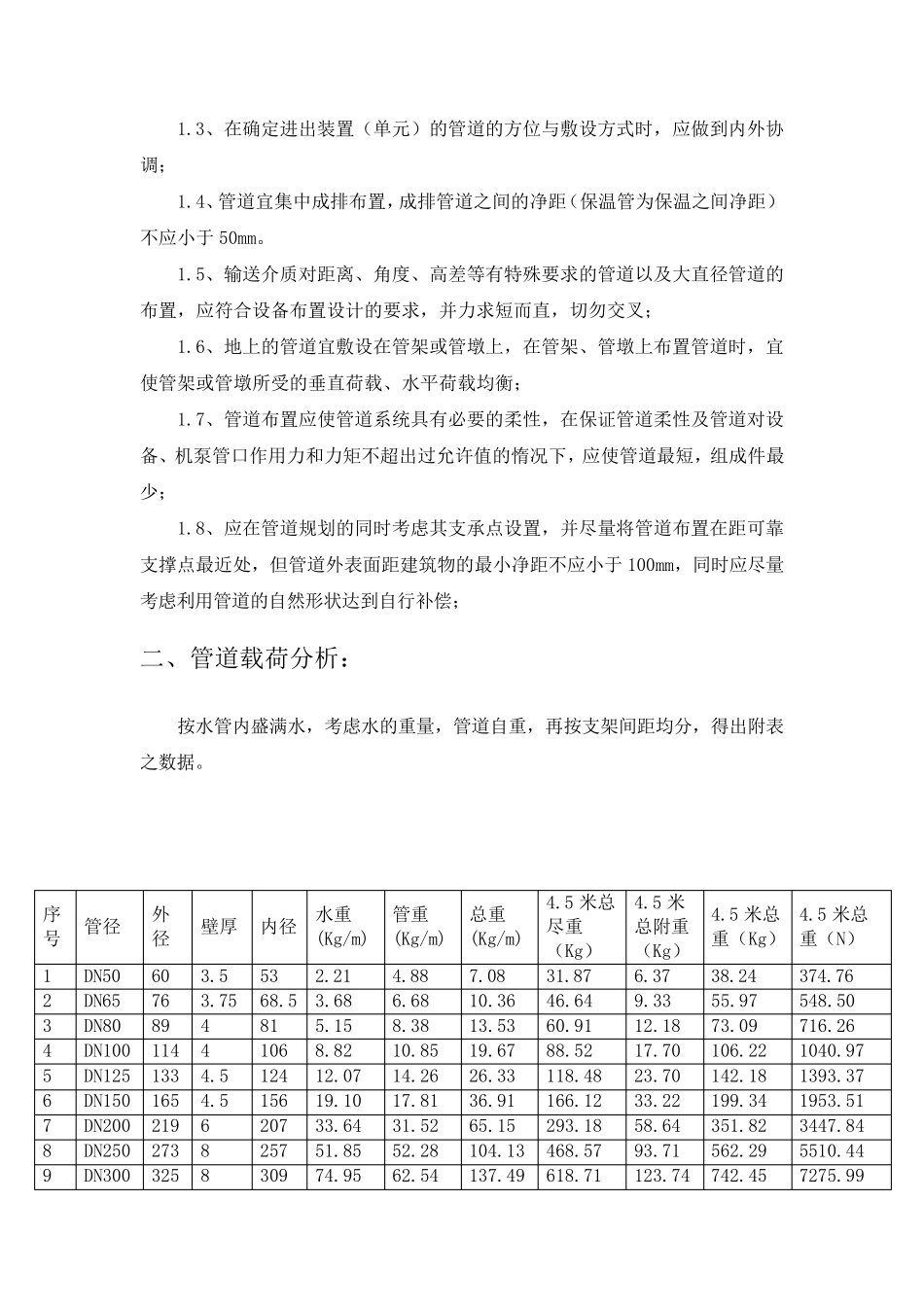

*************************项目 管廊空调水管支架强度计算书 编 制：钱文魁 编制单位： 编制时间：2015 年05 月15 日 一、管道布置要求： 对管道进行合理的深化和布置是管道支吊架设计的前提条件。欲设计安全使用、经济合理、整洁美观的管道支吊架，首先需对管道进行合理的布置，其布置需考虑以下参数： 1.1、管道布置设计应符合各种工艺管道及系统流程的要求； 1.2、管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观； 1.3、在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调； 1.4、管道宜集中成排布置，成排管道之间的净距（保温管为保温之间净距）不应小于 50mm。 1.5、输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求，并力求短而直，切勿交叉； 1.6、地上的管道宜敷设在管架或管墩上，在管架、管墩上布置管道时，宜使管架或管墩所受的垂直荷载、水平荷载均衡； 1.7、管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少； 1.8、应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支撑点最近处，但管道外表面距建筑物的最小净距不应小于 100mm，同时应尽量考虑利用管道的自然形状达到自行补偿； 二、管道载荷分析： 按水管内盛满 水，考虑水的重 量，管道自重 ，再 按支架间距均分，得 出附 表之数 据 。 序号 管径 外径 壁 厚 内径 水重(Kg/m) 管重(Kg/m) 总 重(Kg/m) 4.5 米 总尽重（Kg） 4.5 米总 附 重（Kg） 4.5 米 总重 （Kg） 4.5 米 总重 （N） 1 DN50 60 3.5 53 2.21 4.88 7.08 31.87 6.37 38.24 374.76 2 DN65 76 3.75 68.5 3.68 6.68 10.36 46.64 9.33 55.97 548.50 3 DN80 89 4 81 5.15 8.38 13.53 60.91 12.18 73.09 716.26 4 DN100 114 4 106 8.82 10.85 19.67 88.52 17.70 106.22 1040.97 5 DN125 133 4.5 124 12.07 14.26 26.33 118.48 23.70 142.18 1393.37 6 DN150 165 4.5 156 19.10 17.81 36.91 166.12 33.22 199.34 1953.51 7 DN200 219 6 207 33.64 31.52 65.15 293.18 58.64 351.82 3447.84 8 DN250 273 8 257 51.85 52.28 104.13 468.57 93....
