联想lenovoideapadY430(V450)拆机过程

联想lenovoideapadY430(V450)拆机过程_第1页
1/30

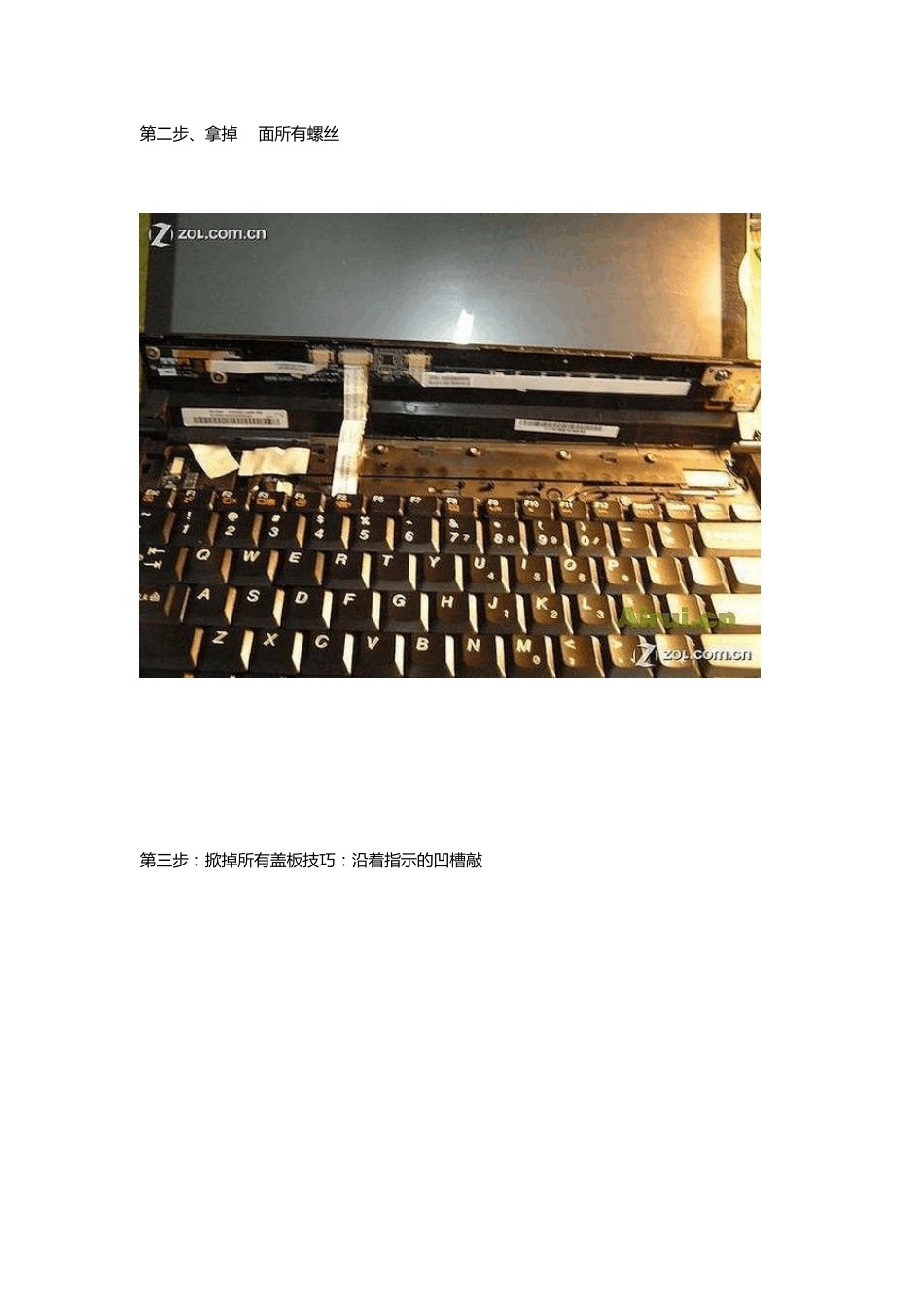

联想lenovoideapadY430(V450)拆机过程_第2页
2/30

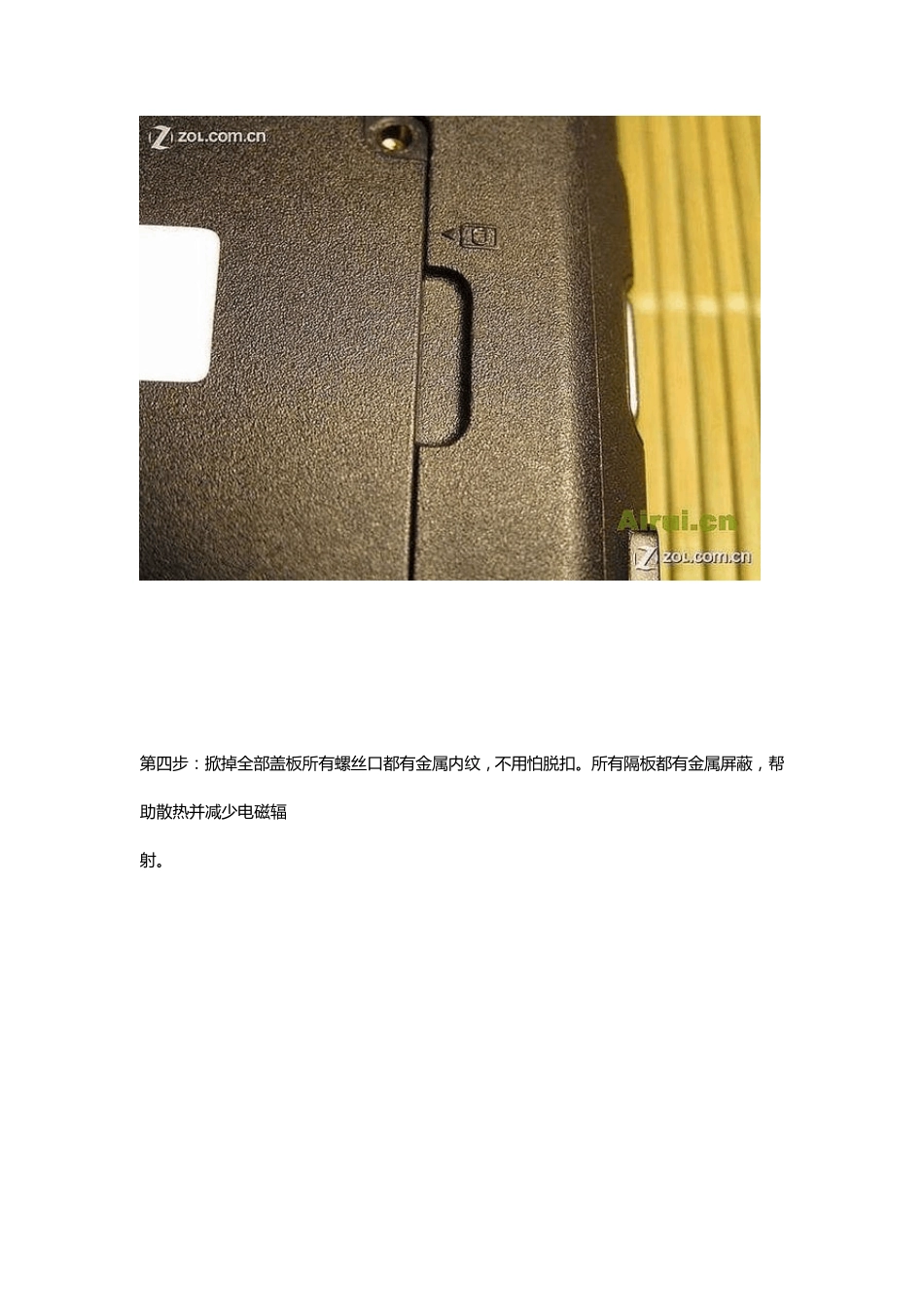

联想lenovoideapadY430(V450)拆机过程_第3页
3/30
联 想 lenovo ideapad Y430(V450)拆 机 多 图教程 很多朋友有对笔记本进行自我升级和改造的冲动,但是迫于没有拆装经验而无从下手。小弟的同事正好有一台坏了的 Y430(半年前,休眠中的电脑放在包中,却赶上了矿泉水没有拧紧)。因此有了一个机会为大家展示 V450的前身 Y430的全面拆解,由于家里环境限制找不到那么大的工作台,只能在床上为大家展示了。先要说明的是此次拆机不是破坏性拆机,拆机后所有部件均能恢复原状,因此喜欢升级的朋友可以完全模仿以下步骤。 惊喜: 经过拆机发现 Y430(V450前身)做 功 用 料 非 常 考 究 ,支 撑 牢 固 ,设 计 也 相 当 合 理 ,。 废 话 不说开 工: 工具 :螺 丝 刀 两 把 (磁 力 ) 镊 子 一支 小碗 一个(收 集 螺 丝 ) 第 一步、拆掉电池 第 二 步 、拿掉 D面所有螺丝 第 三步 :掀掉所有盖板技巧:沿着指示的凹槽敲 第 四 步 : 掀 掉 全 部 盖 板 所 有 螺 丝 口 都 有 金 属 内 纹 , 不 用 怕 脱 扣 。所 有 隔板 都 有 金 属 屏蔽, 帮助散热并减少电磁辐射。 第 五 步 : 摘 掉 散 热 风 扇 由 3个螺钉固定 第 六 步 : 摘 掉 风 扇 电 源 线 三 根 线 其 中 一条用来控制速度 第 七步:拿掉风扇,并拆掉所有散热器风扇螺丝 第 八 部 : 摘 掉 散 热 器 技 巧 : 注 意 先 横 移 再 拔 出 带 弹 簧 的 螺 丝 保 证 散 热 器 紧 密 贴 合 , 同 时 不会压坏 CPU CPU应 该 还 是 好的 第 九 步 : CPU内 存 拆 除 这 个步 骤忘了拍摄,使用网络图片 第 十 步 : 拆 除 光 驱 螺 钉 ( 这 个 我 找 了 好 久 才 找 到 太 隐 蔽 , 所 以 单 列 一步 ) 第 十 一步 : 拔出光 驱 小技巧: 直接扣很难用力, 可以 先通过光 驱 退盘口顶出托盘, 之后拉托盘这 一步 也小小的周折了 一下 拉 托盘 第 十 二 步 : 摘 掉 无 线 网 卡 天 线 ( 为摘 屏幕做准备) 第 十 三步:摘掉盖板直接抠就可以了,很简单 小 技 巧 : 排 线 拆 装 这 个 排 线 接 口 闭 合 以 后 很 紧 , 不 用 担 心 漏 电 第 十 四 步 : 拆 下 键 盘 一共两个 螺丝, 注意排 线 Y430键 盘 一整块钢板,...
