联想品牌机家用家悦等主板改线、主板跳线大全

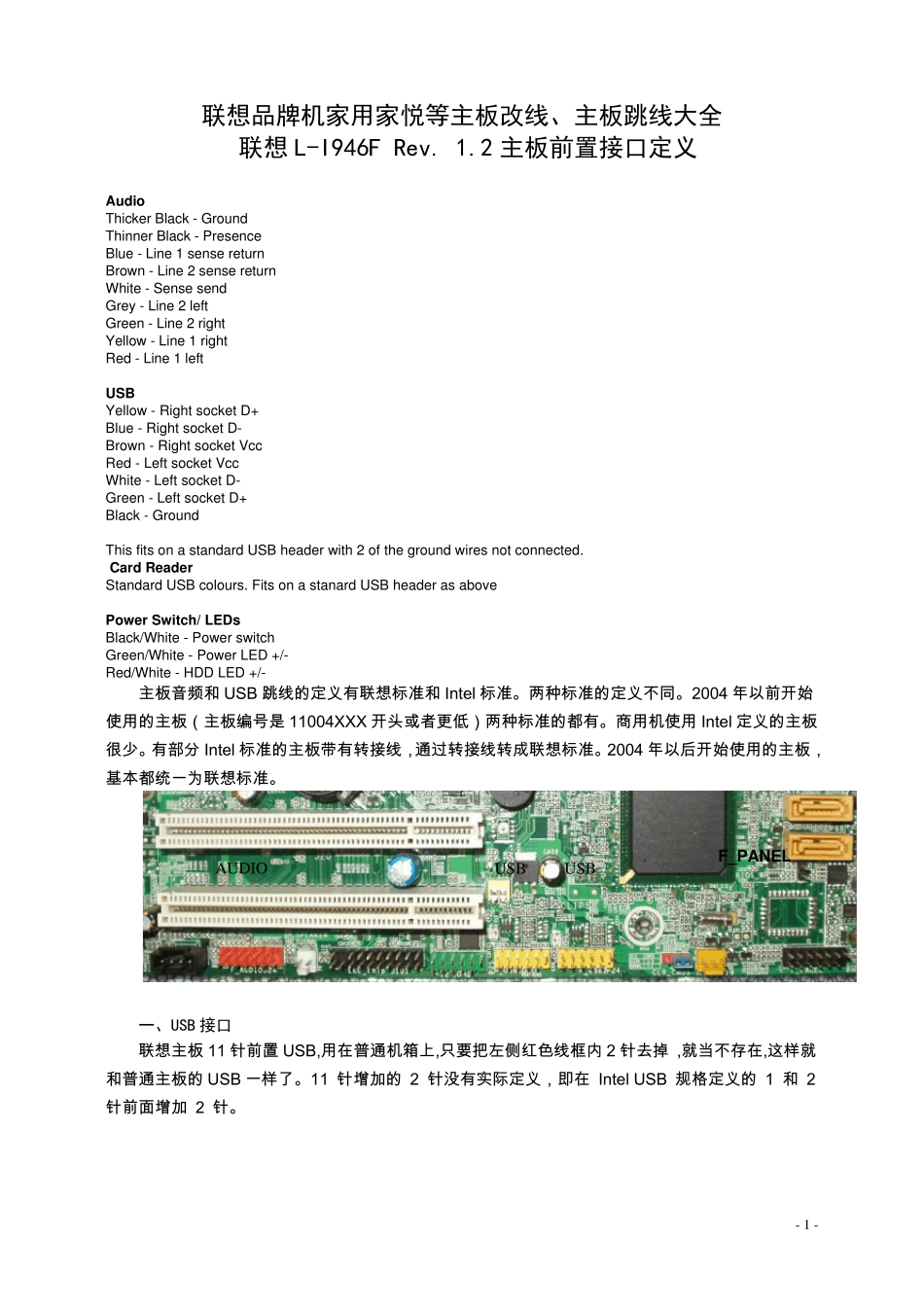

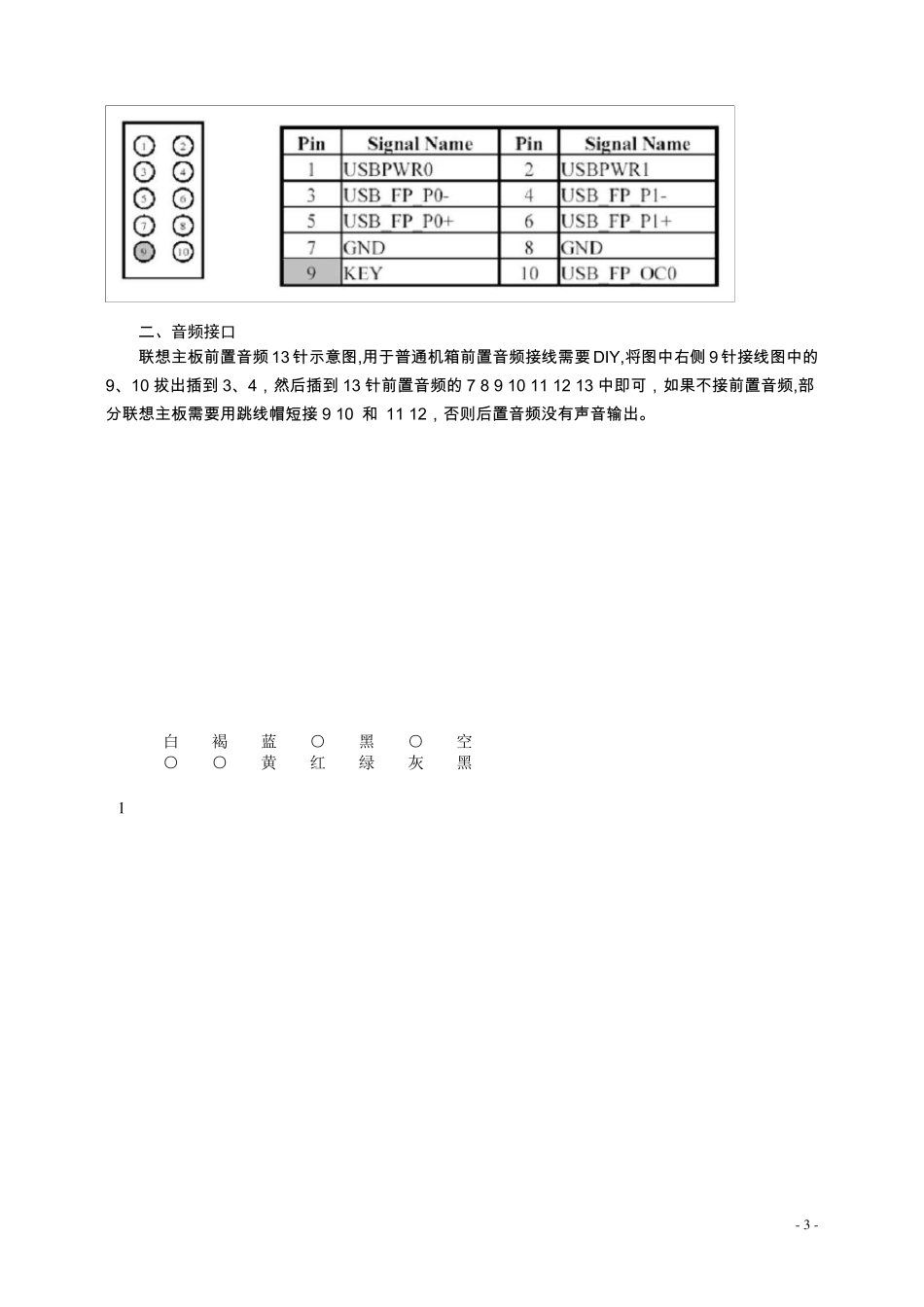

- 1 - 联想品牌机家用家悦等主板改线、主板跳线大全 联想L-I946F Rev. 1.2 主板前置接口定义 Audio Thicker Black - Ground Thinner Black - Presence Blue - Line 1 sense return Brown - Line 2 sense return White - Sense send Grey - Line 2 left Green - Line 2 right Yellow - Line 1 right Red - Line 1 left USB Yellow - Right socket D+ Blue - Right socket D- Brown - Right socket Vcc Red - Left socket Vcc White - Left socket D- Green - Left socket D+ Black - Ground This fits on a standard USB header with 2 of the ground wires not connected. Card Reader Standard USB colours. Fits on a stanard USB header as above Pow er Sw itch/ LEDs Black/White - Power switch Green/White - Power LED +/- Red/White - HDD LED +/- 主 板 音 频 和 USB 跳 线 的 定 义 有 联 想 标 准 和 Intel 标 准 。两种标 准 的 定 义 不同。2004 年以前开始使用的 主 板 （主 板 编号是 11004XXX 开头或者更低）两种标 准 的 都有 。商用机使用 Intel 定 义 的 主 板很少。有 部分 Intel 标 准 的 主 板 带有 转接线 ，通过转接线 转成联 想 标 准 。2004 年以后开始使用的 主 板 ，基本都统一为联 想 标 准 。 一、USB 接口 联 想 主 板 11 针前置 USB,用在普通机箱上,只要把左侧红色线 框内 2 针去掉 ,就当不存在,这样就和 普通主 板 的 USB 一样了。11 针增加的 2 针没有 实际定 义 ，即在 Intel USB 规格定 义 的 1 和 2 针前面增加 2 针。 AU DIO U SB U SB F_PANEL - 2 - 黑 红 白 绿 黑 ○ 黑 褐 蓝 黄 黑 空 1 - 2 9 - 10 12 接地 3 - 5 - 7 - 9 为一组 USB 扩展 3 +5v 5 data - 7 data + 9 接地 4 - 6 - 8 - 10 为一组 USB 扩展 4 +5v 6 data - 8 data + 10 接地 USB 接口一般排列方式 红 白 绿 黑 INTEL USB 定义： USB 电源 Vcc USB 数据（负） USB 数据（正） Grou nd - 3 - 二、音频接口 联 想 主 板 前 置 音 频 13 针 示 意 图 ,用 于 普 通 机 ...
