联想打印机故障维修实例VIP专享

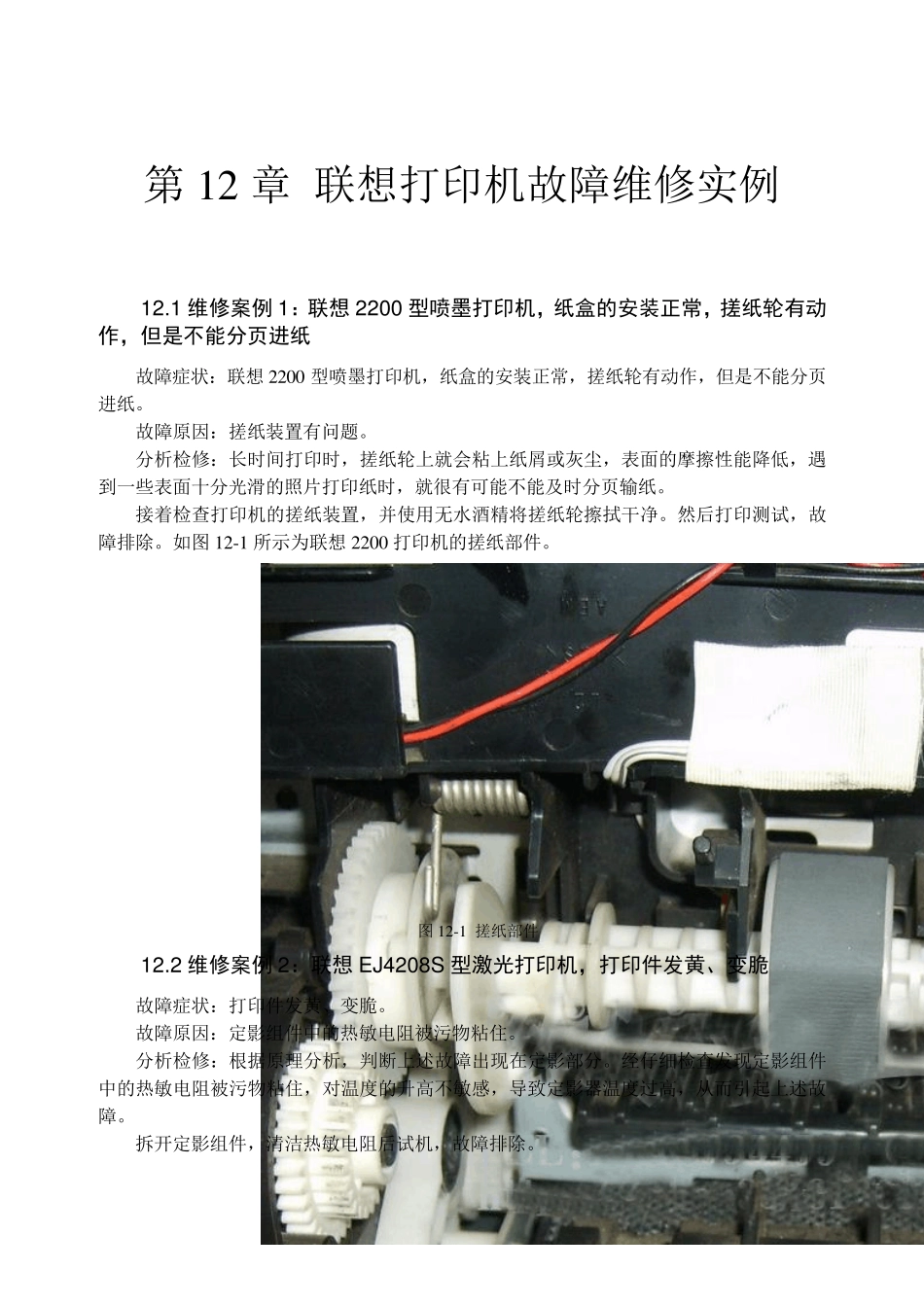

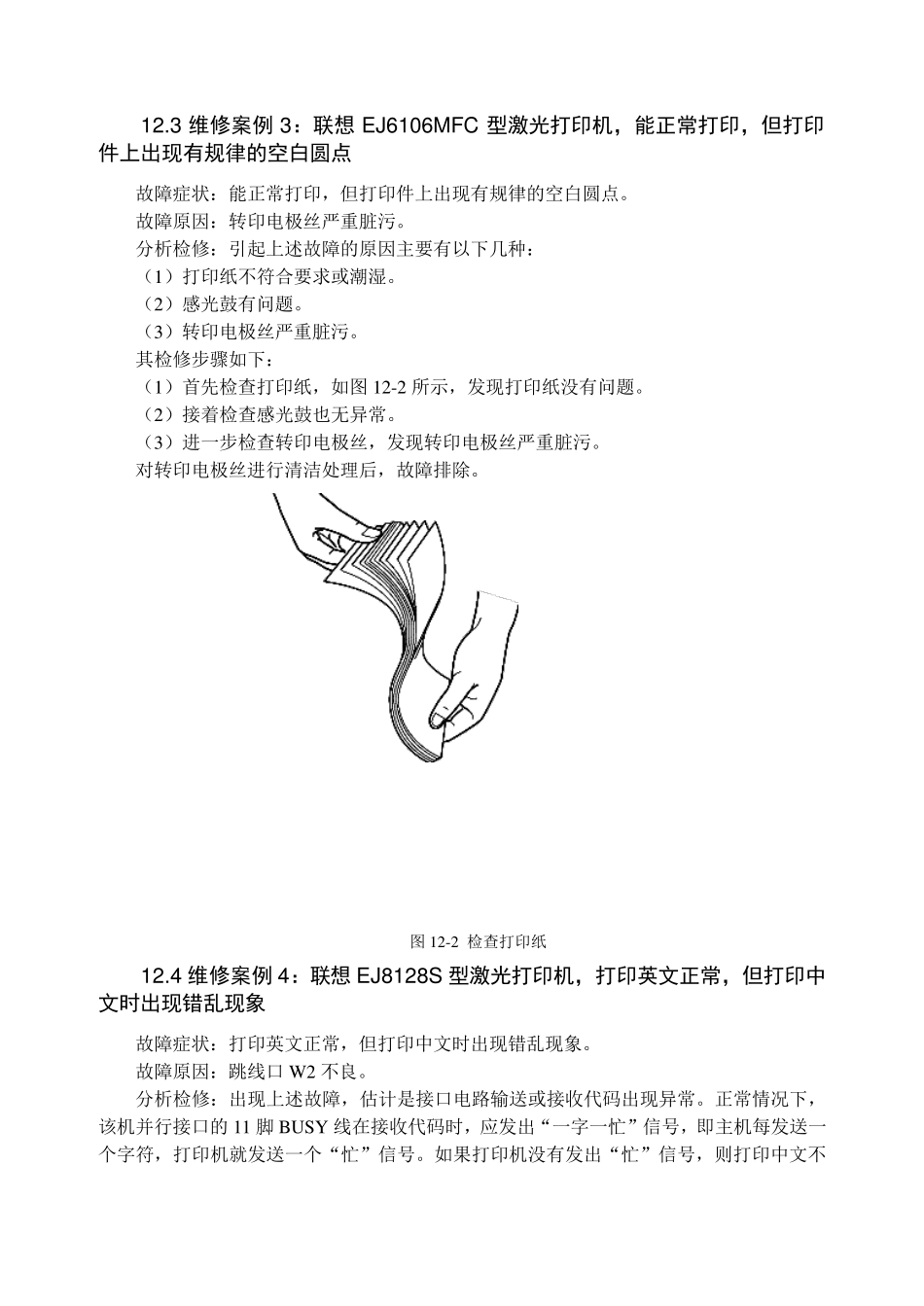

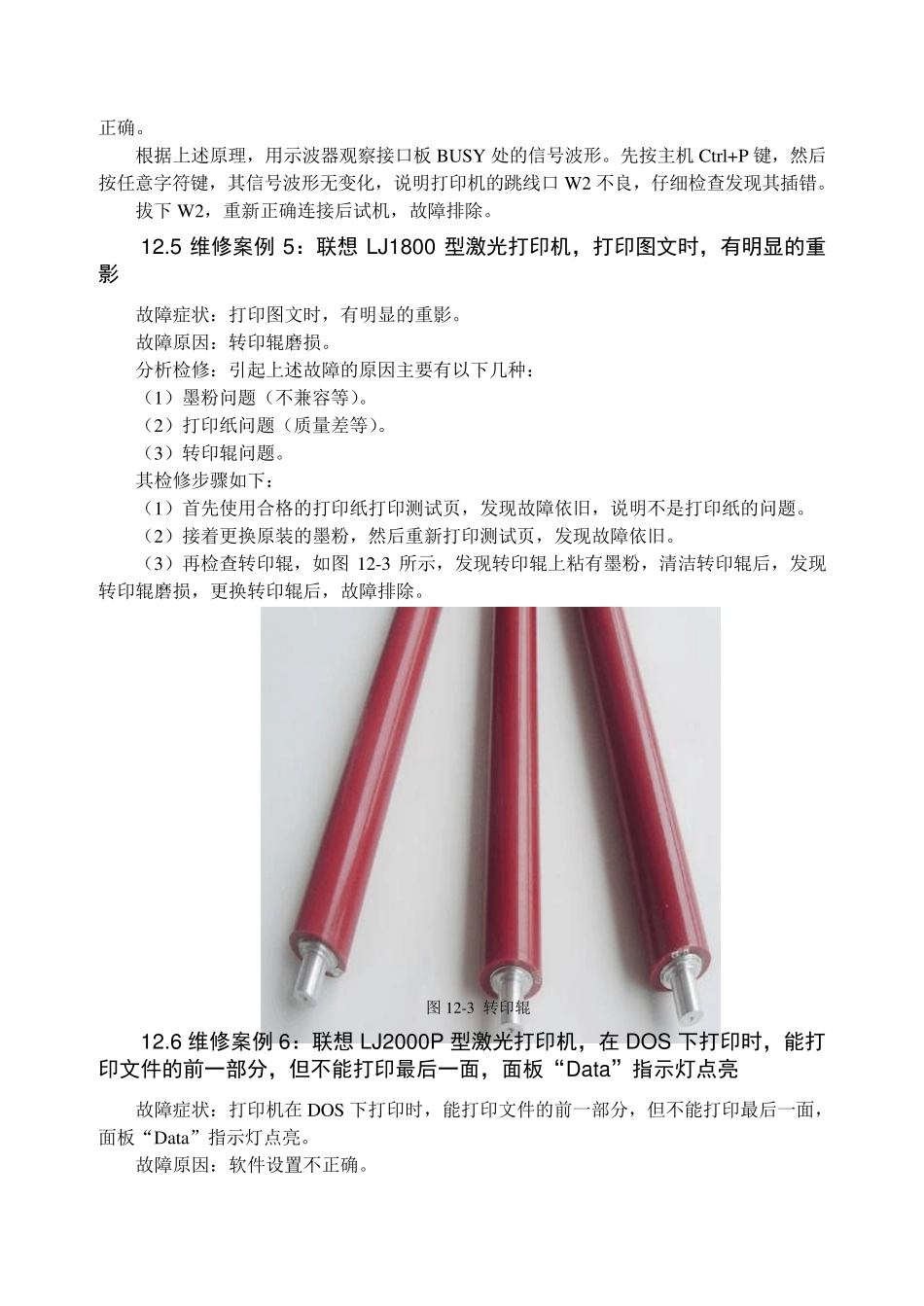

第1 2 章 联想打印机故障维修实例 12.1 维修案例1：联想2200 型喷墨打印机，纸盒的安装正常，搓纸轮有动作，但是不能分页进纸 故障症状：联想2200 型喷墨打印机，纸盒的安装正常，搓纸轮有动作，但是不能分页进纸。 故障原因：搓纸装置有问题。 分析检修：长时间打印时，搓纸轮上就会粘上纸屑或灰尘，表面的摩擦性能降低，遇到一些表面十分光滑的照片打印纸时，就很有可能不能及时分页输纸。 接着检查打印机的搓纸装置，并使用无水酒精将搓纸轮擦拭干净。然后打印测试，故障排除。如图1 2 -1 所示为联想2 2 0 0 打印机的搓纸部件。 图1 2 -1 搓纸部件 12.2 维修案例2：联想EJ4208S 型激光打印机，打印件发黄、变脆 故障症状：打印件发黄、变脆。 故障原因：定影组件中的热敏电阻被污物粘住。 分析检修：根据原理分析，判断上述故障出现在定影部分。经仔细检查发现定影组件中的热敏电阻被污物粘住，对温度的升高不敏感，导致定影器温度过高，从而引起上述故障。 拆开定影组件，清洁热敏电阻后试机，故障排除。 12.3 维修案例3：联想EJ6106MFC 型激光打印机，能正常打印，但打印件上出现有规律的空白圆点 故障症状：能正常打印，但打印件上出现有规律的空白圆点。 故障原因：转印电极丝严重脏污。 分析检修：引起上述故障的原因主要有以下几种： （1）打印纸不符合要求或潮湿。 （2）感光鼓有问题。 （3）转印电极丝严重脏污。 其检修步骤如下： （1）首先检查打印纸，如图12-2 所示，发现打印纸没有问题。 （2）接着检查感光鼓也无异常。 （3）进一步检查转印电极丝，发现转印电极丝严重脏污。 对转印电极丝进行清洁处理后，故障排除。 图12-2 检查打印纸 12.4 维修案例4：联想EJ8128S型激光打印机，打印英文正常，但打印中文时出现错乱现象 故障症状：打印英文正常，但打印中文时出现错乱现象。 故障原因：跳线口W2 不良。 分析检修：出现上述故障，估计是接口电路输送或接收代码出现异常。正常情况下，该机并行接口的11 脚BUSY线在接收代码时，应发出“一字一忙”信号，即主机每发送一个字符，打印机就发送一个“忙”信号。如果打印机没有发出“忙”信号，则打印中文不 正确。 根据上述原理，用示波器观察接口板 BUSY 处的信号波形。先按主机 Ctrl+P 键，然后按任意字符键，其信号波形无变化，说明打印机的跳线口 W2 不良，仔细检查发现其插错。 拔下 W2，重新正确连接后试机，故...
