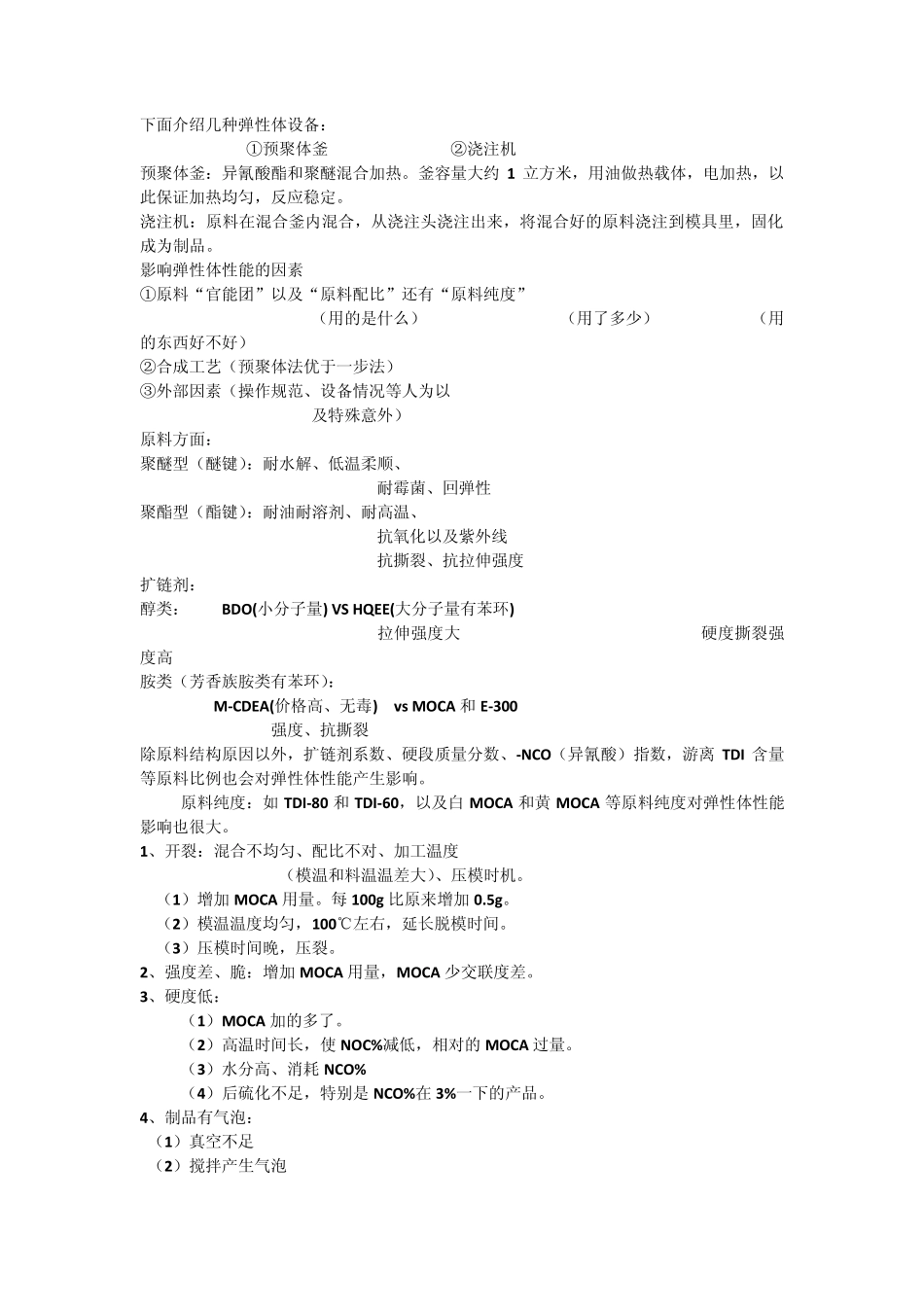

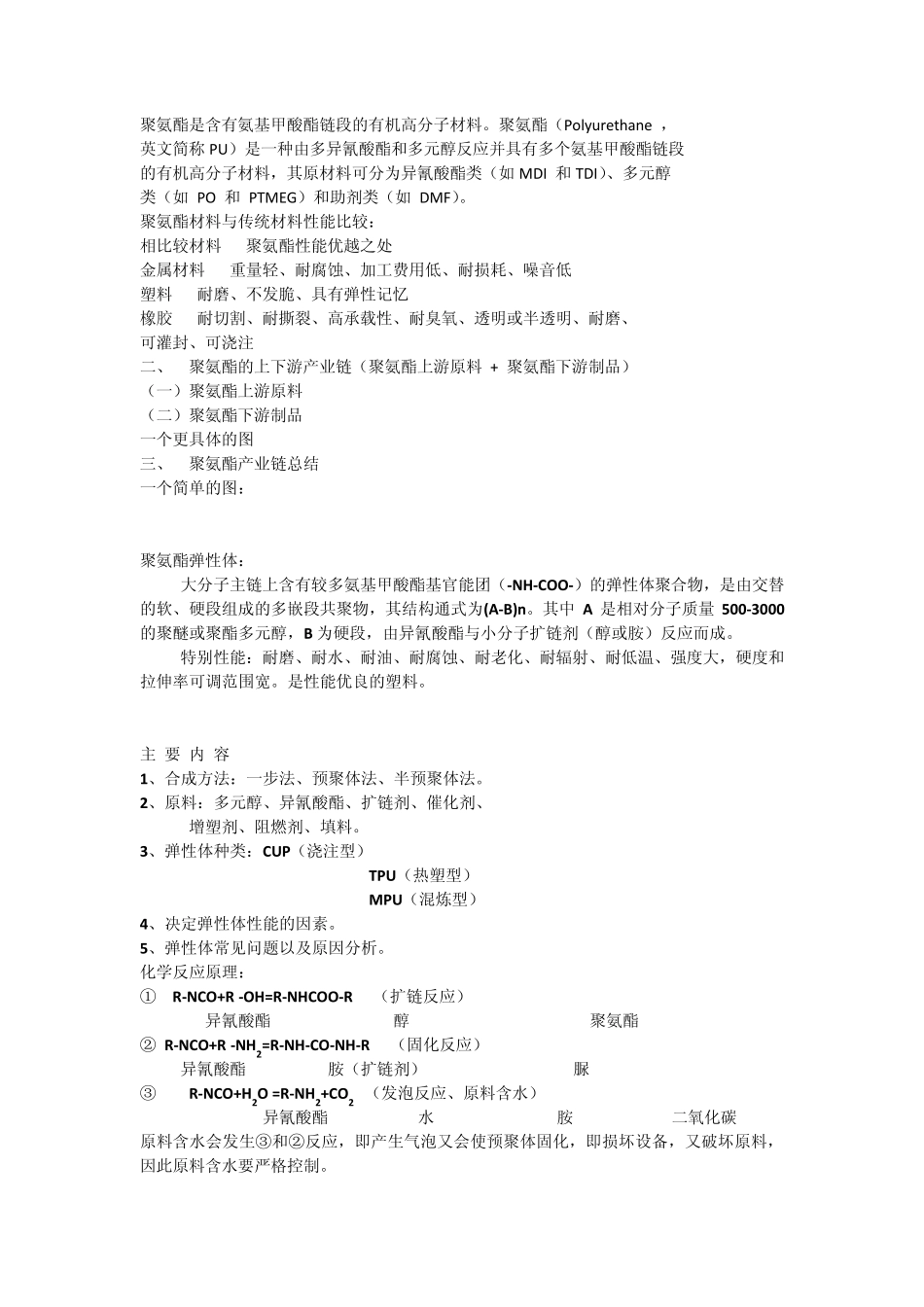

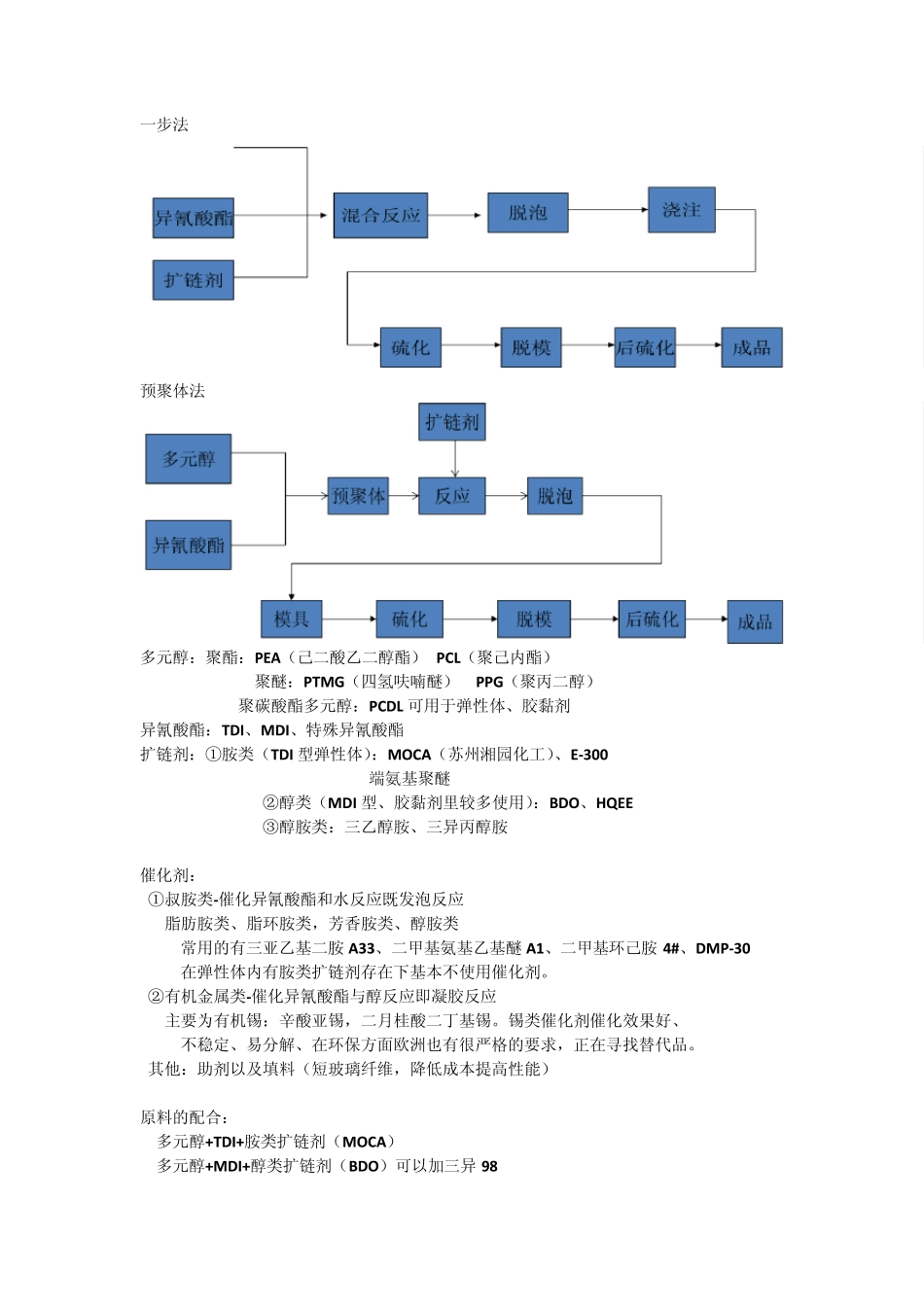

聚氨酯是含有氨基甲酸酯链段的有机高分子材料。聚氨酯(Polyurethane , 英文简称 PU)是一种由多异氰酸酯和多元醇反应并具有多个氨基甲酸酯链段 的有机高分子材料,其原材料可分为异氰酸酯类(如 MDI 和 TDI)、多元醇 类(如 PO 和 PTMEG)和助剂类(如 DMF)。 聚氨酯材料与传统材料性能比较: 相比较材料 聚氨酯性能优越之处 金属材料 重量轻、耐腐蚀、加工费用低、耐损耗、噪音低 塑料 耐磨、不发脆、具有弹性记忆 橡胶 耐切割、耐撕裂、高承载性、耐臭氧、透明或半透明、耐磨、 可灌封、可浇注 二、 聚氨酯的上下游产业链(聚氨酯上游原料 + 聚氨酯下游制品) (一)聚氨酯上游原料 (二)聚氨酯下游制品 一个更具体的图 三、 聚氨酯产业链总结 一个简单的图: 聚氨酯弹性体: 大分子主链上含有较多氨基甲酸酯基官能团(-NH-COO-)的弹性体聚合物,是由交替的软、硬段组成的多嵌段共聚物,其结构通式为(A-B)n。其中A 是相对分子质量 500-3000的聚醚或聚酯多元醇,B 为硬段,由异氰酸酯与小分子扩链剂(醇或胺)反应而成。 特别性能:耐磨、耐水、耐油、耐腐蚀、耐老化、耐辐射、耐低温、强度大,硬度和拉伸率可调范围宽。是性能优良的塑料。 主 要 内 容 1、合成方法:一步法、预聚体法、半预聚体法。 2、原料:多元醇、异氰酸酯、扩链剂、催化剂、 增塑剂、阻燃剂、填料。 3、弹性体种类:CUP(浇注型) TPU(热塑型) MPU(混炼型) 4、决定弹性体性能的因素。 5、弹性体常见问题以及原因分析。 化学反应原理: ① R-NCO+R’-OH=R-NHCOO-R’ (扩链反应) 异氰酸酯 醇 聚氨酯 ② R-NCO+R’-NH2=R-NH-CO-NH-R’ (固化反应) 异氰酸酯 胺(扩链剂) 脲 ③ R-NCO+H2O =R-NH2+CO2 (发泡反应、原料含水) 异氰酸酯 水 胺 二氧化碳 原料含水会发生③和②反应,即产生气泡又会使预聚体固化,即损坏设备,又破坏原料,因此原料含水要严格控制。 一步法 预聚体法 多元醇:聚酯:PEA(己二酸乙二醇酯) PCL(聚己内酯) 聚醚:PTMG(四氢呋喃醚) PPG(聚丙二醇) 聚碳酸酯多元醇:PCDL 可用于弹性体、胶黏剂 异氰酸酯:TDI、MDI、特殊异氰酸酯 扩链剂:①胺类(TDI 型弹性体):MOCA(苏州湘园化工)、E-300 端氨基聚醚 ②醇类(MDI 型、胶黏剂里较多使用):BDO、HQEE ③醇胺类:三乙醇胺、三异丙醇胺 催化剂: ①叔胺类-催化异氰酸酯和水反应既发泡...
