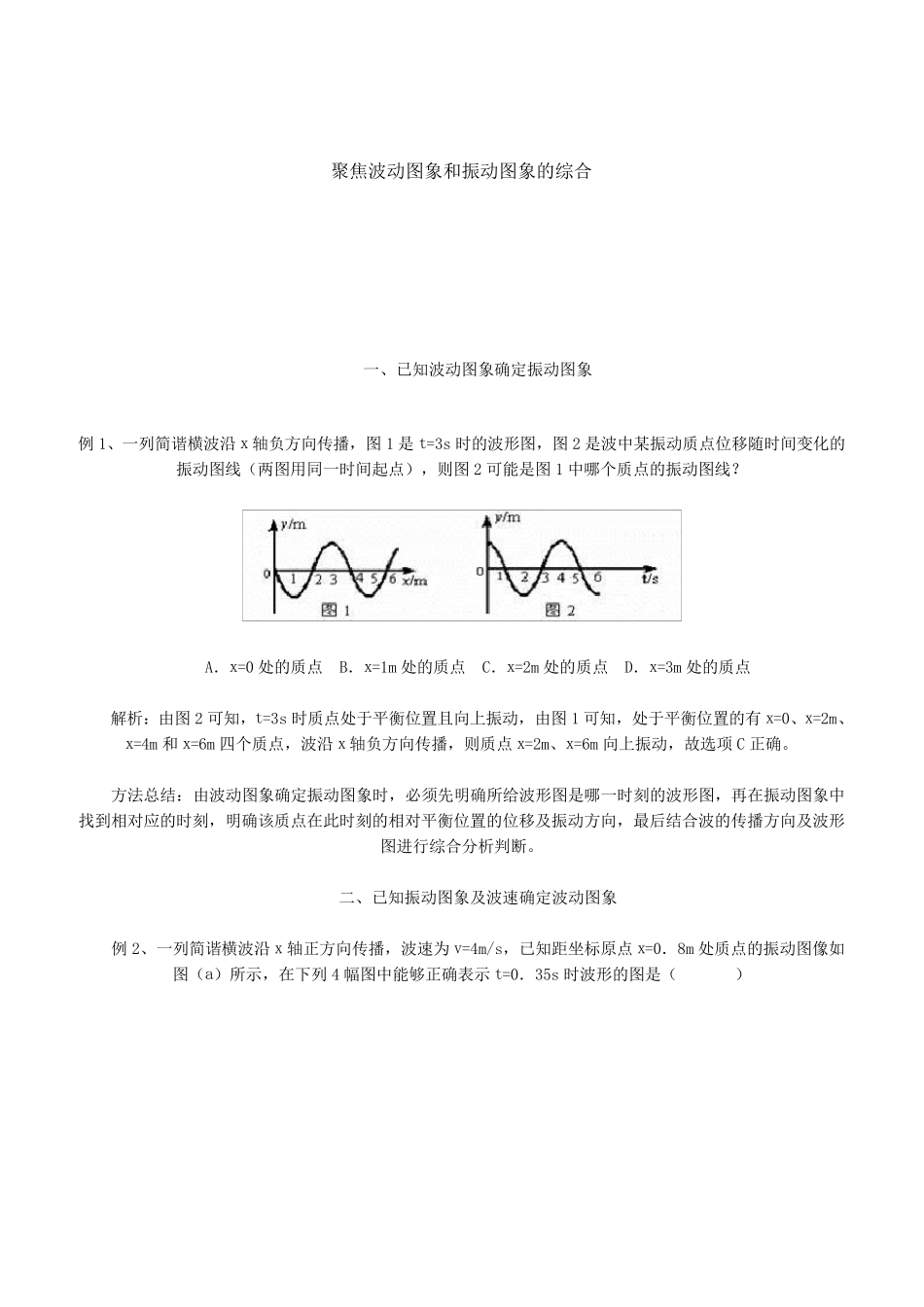

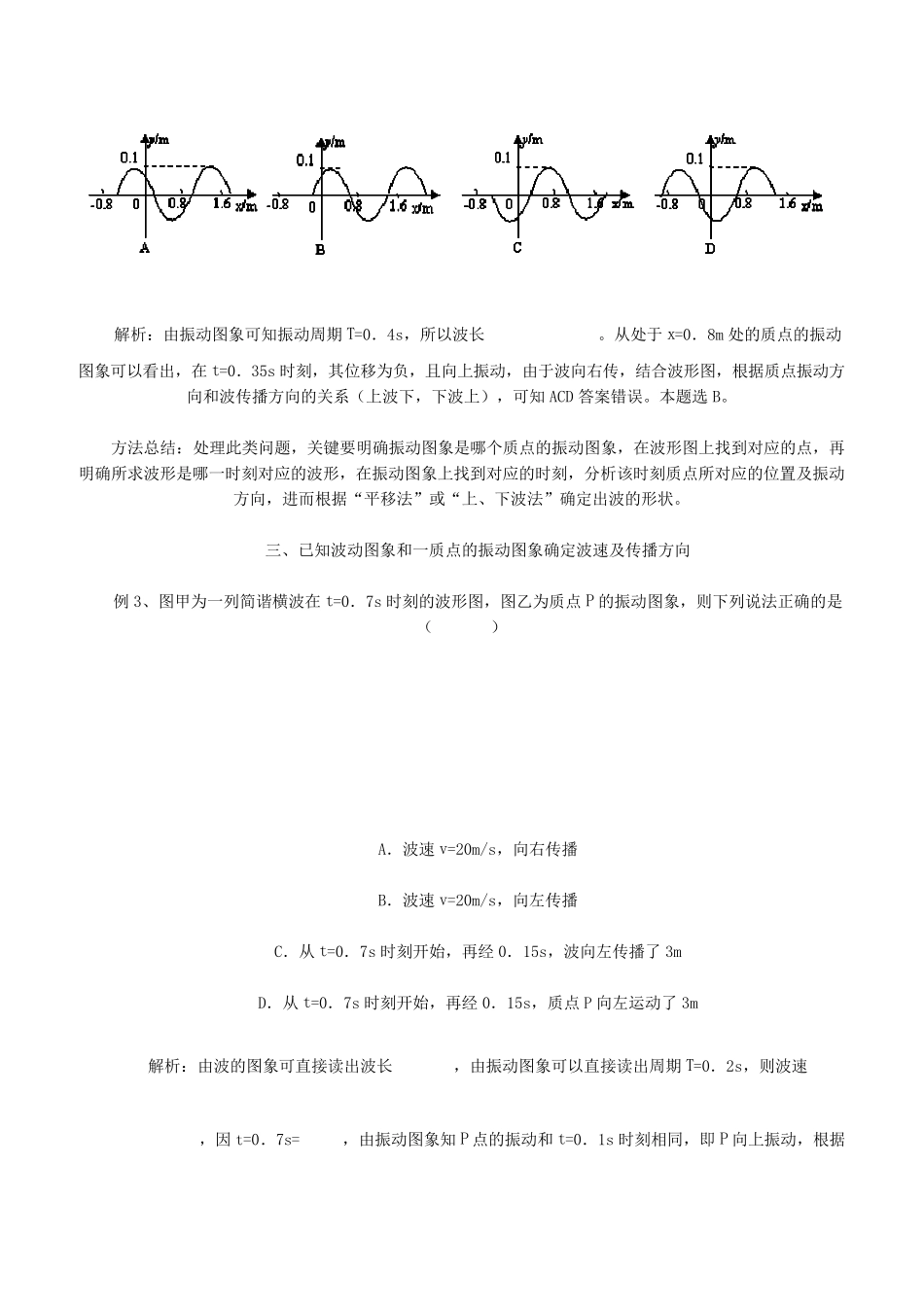

聚焦波动图象和振动图象的综合 一、已知波动图象确定振动图象 例 1、一列简谐横波沿 x 轴负方向传播，图1 是 t=3s 时的波形图，图2 是波中某振动质点位移随时间变化的振动图线（两图用同一时间起点），则图2 可能是图1 中哪个质点的振动图线？ A．x=0 处的质点 B．x=1m 处的质点 C．x=2m 处的质点 D．x=3m 处的质点 解析：由图2 可知，t=3s 时质点处于平衡位置且向上振动，由图1 可知，处于平衡位置的有 x=0、x=2m、x=4m 和x=6m 四个质点，波沿 x 轴负方向传播，则质点 x=2m、x=6m 向上振动，故选项 C 正确。 方法总结：由波动图象确定振动图象时，必须先明确所给波形图是哪一时刻的波形图，再在振动图象中找到相对应的时刻，明确该质点在此时刻的相对平衡位置的位移及振动方向，最后结合波的传播方向及波形图进行综合分析判断。 二、已知振动图象及波速确定波动图象 例 2、一列简谐横波沿 x 轴正方向传播，波速为 v=4m/s，已知距坐标原点 x=0．8m 处质点的振动图像如图（a）所示，在下列 4 幅图中能够正确表示 t=0．35s 时波形的图是（ ） 解析：由振动图象可知振动周期T=0．4s，所以波长。从处于x=0．8m 处的质点的振动图象可以看出，在t=0．35s 时刻，其位移为负，且向上振动，由于波向右传，结合波形图，根据质点振动方向和波传播方向的关系（上波下，下波上），可知ACD 答案错误。本题选B。 方法总结：处理此类问题，关键要明确振动图象是哪个质点的振动图象，在波形图上找到对应的点，再明确所求波形是哪一时刻对应的波形，在振动图象上找到对应的时刻，分析该时刻质点所对应的位置及振动方向，进而根据“平移法”或“上、下波法”确定出波的形状。 三、已知波动图象和一质点的振动图象确定波速及传播方向 例 3、图甲为一列简谐横波在t=0．7s 时刻的波形图，图乙为质点P 的振动图象，则下列说法正确的是（ ） A．波速 v=20m/s，向右传播 B．波速 v=20m/s，向左传播 C．从t=0．7s 时刻开始，再经 0．15s，波向左传播了 3m D．从t=0．7s 时刻开始，再经 0．15s，质点P 向左运动了 3m 解析：由波的图象可直接读出波长 ，由振动图象可以直接读出周期T=0．2s，则波速，因 t=0．7s=，由振动图象知P 点的振动和t=0．1s 时刻相同，即 P 向上振动，根据波 动 图 可 判 断 出 波 向 左 传 播 ， 故 A 错 B 正 确 ； 由可 知 ， 再 经 0． 15s...
