肖特基势垒二极管

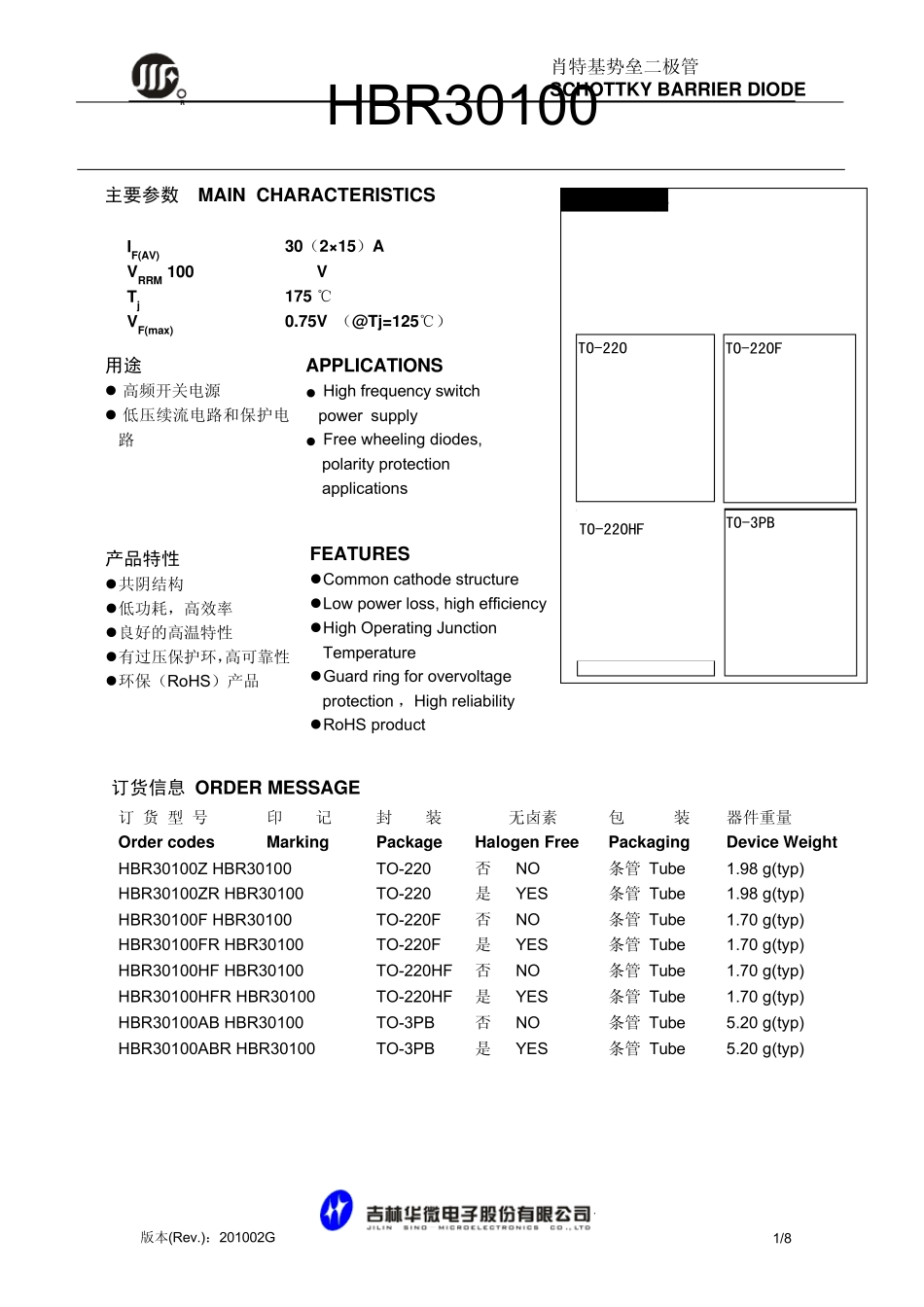

肖特基势垒二极管_第1页
1/8

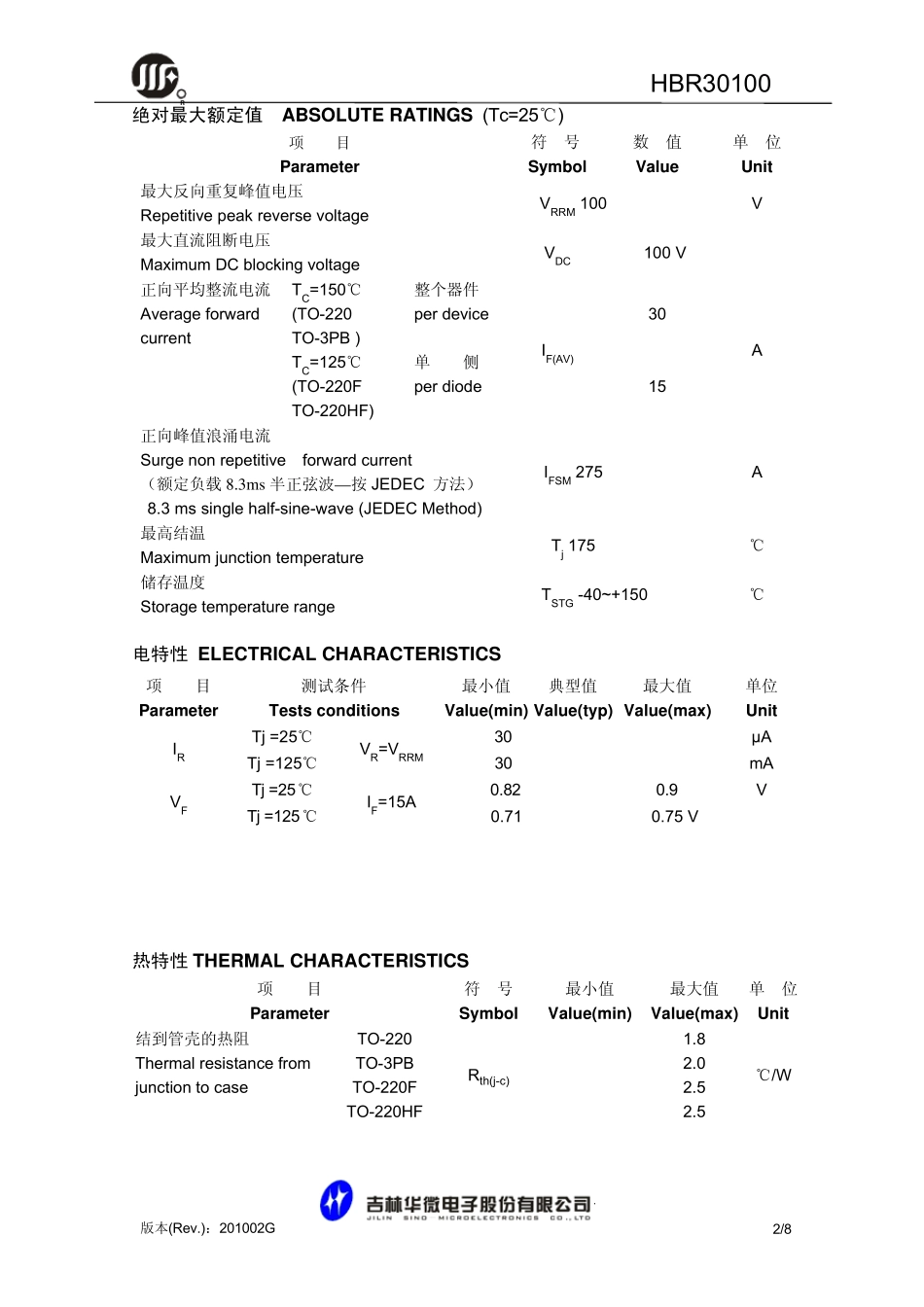

肖特基势垒二极管_第2页
2/8
肖特基势垒二极管_第3页
3/8
R 版本(Rev.):201002G 1/8 肖特基势垒二极管 SCHOTTKY BARRIER DIODEHBR30100 订 货 型 号 Order codes 印 记 Marking 封 装 Package 无卤素 Halogen Free 包 装 Packaging 器件重量 Device Weight HBR30100Z HBR30100 TO-220 否 NO 条管 Tube 1.98 g(typ) HBR30100ZR HBR30100 TO-220 是 YES 条管 Tube 1.98 g(typ) HBR30100F HBR30100 TO-220F 否 NO 条管 Tube 1.70 g(typ) HBR30100FR HBR30100 TO-220F 是 YES 条管 Tube 1.70 g(typ) HBR30100HF HBR30100 TO-220HF否 NO 条管 Tube 1.70 g(typ) HBR30100HFR HBR30100 TO-220HF是 YES 条管 Tube 1.70 g(typ) HBR30100AB HBR30100 TO-3PB 否 NO 条管 Tube 5.20 g(typ) HBR30100ABR HBR30100 TO-3PB 是 YES 条管 Tube 5.20 g(typ) 主要参数 MAIN CHARACTERISTICS IF(AV) 30(2×15)A VRRM 100 V Tj 175 ℃ VF(max) 0.75V (@Tj=125℃)封装 Package 用途 z 高频开关电源 z 低压续流电路和保护电路 APPLICATIONS z High frequency switch power supply z Free wheeling diodes, polarity protection applications 产品特性 z 共阴结构 z 低功耗,高效率 z 良好的高温特性 z 有过压保护环,高可靠性z 环保(RoHS)产品 FEATURES z Common cathode structure z Low power loss, high efficiency z High Operating Junction Temperature z Guard ring for overvoltage protection ,High reliability zRoHS product TO-22O TO-22OF 订货信息 ORDER MESSAGE TO-3PB TO-22OHF R HBR30100 版本(Rev.):201002G 2/8 绝对最大额定值 ABSOLUTE RATINGS (Tc=25℃) 项 目 Parameter 符 号Symbol 数 值 Value 单 位 Unit 最大反向重复峰值电压 Repetitive peak reverse voltage VRRM 100 V 最大直流阻断电压 Maximum DC blocking voltage VDC 100 V 正向平均整流电流 Average forward current TC=150℃ (TO-220 TO-3PB ) TC=125℃ (TO-220F TO-220HF) 整个器件 per device 单 侧 per diode IF(AV) 30 15 A 正向峰值浪涌电流 Surge non repetitive forward current (额定负载 8.3ms 半正弦波— 按 JEDEC 方法) 8.3 ms single half-sine-wave (...
