胆机怎样才能出好声

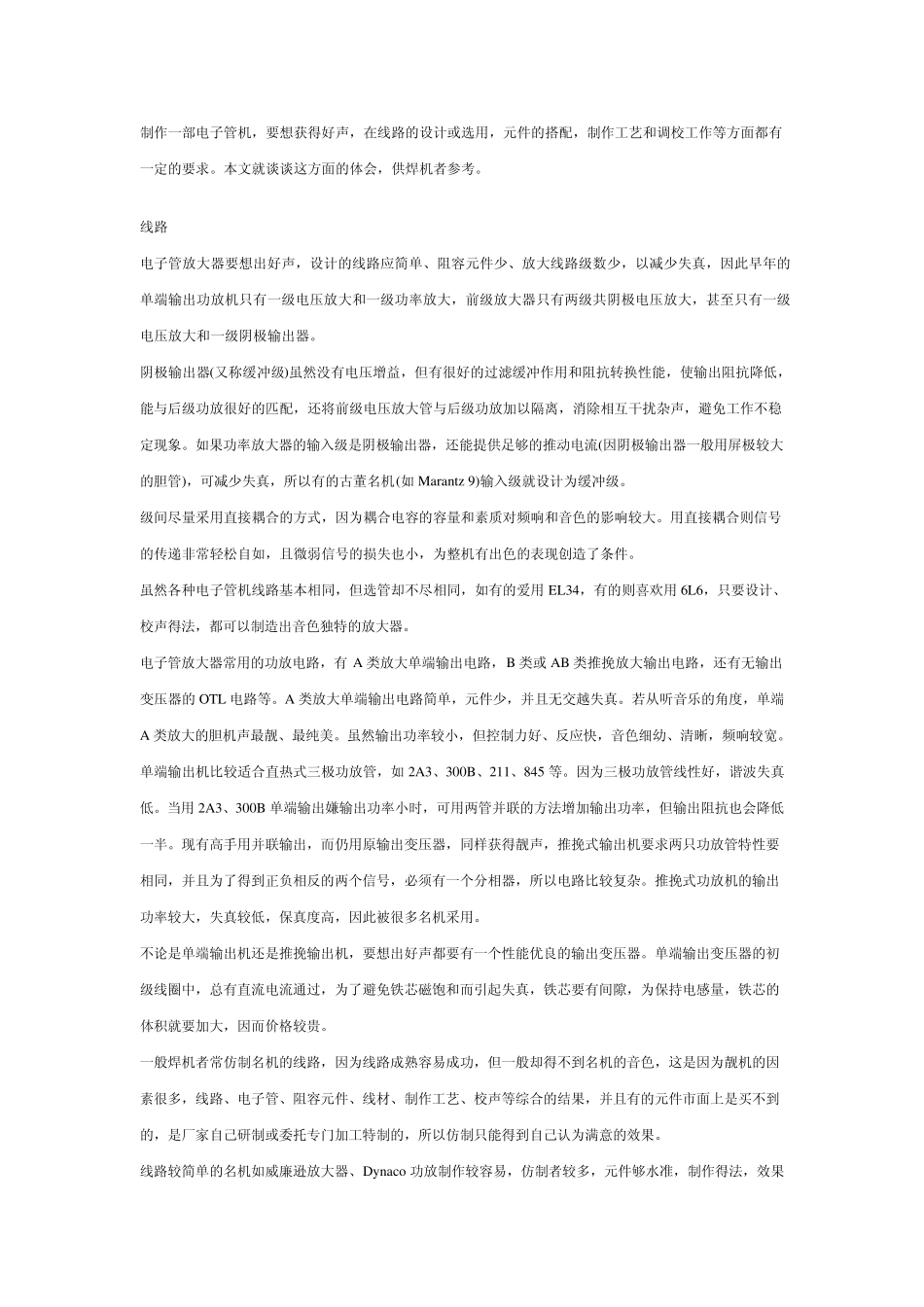

胆机怎样才能出好声_第1页
1/6

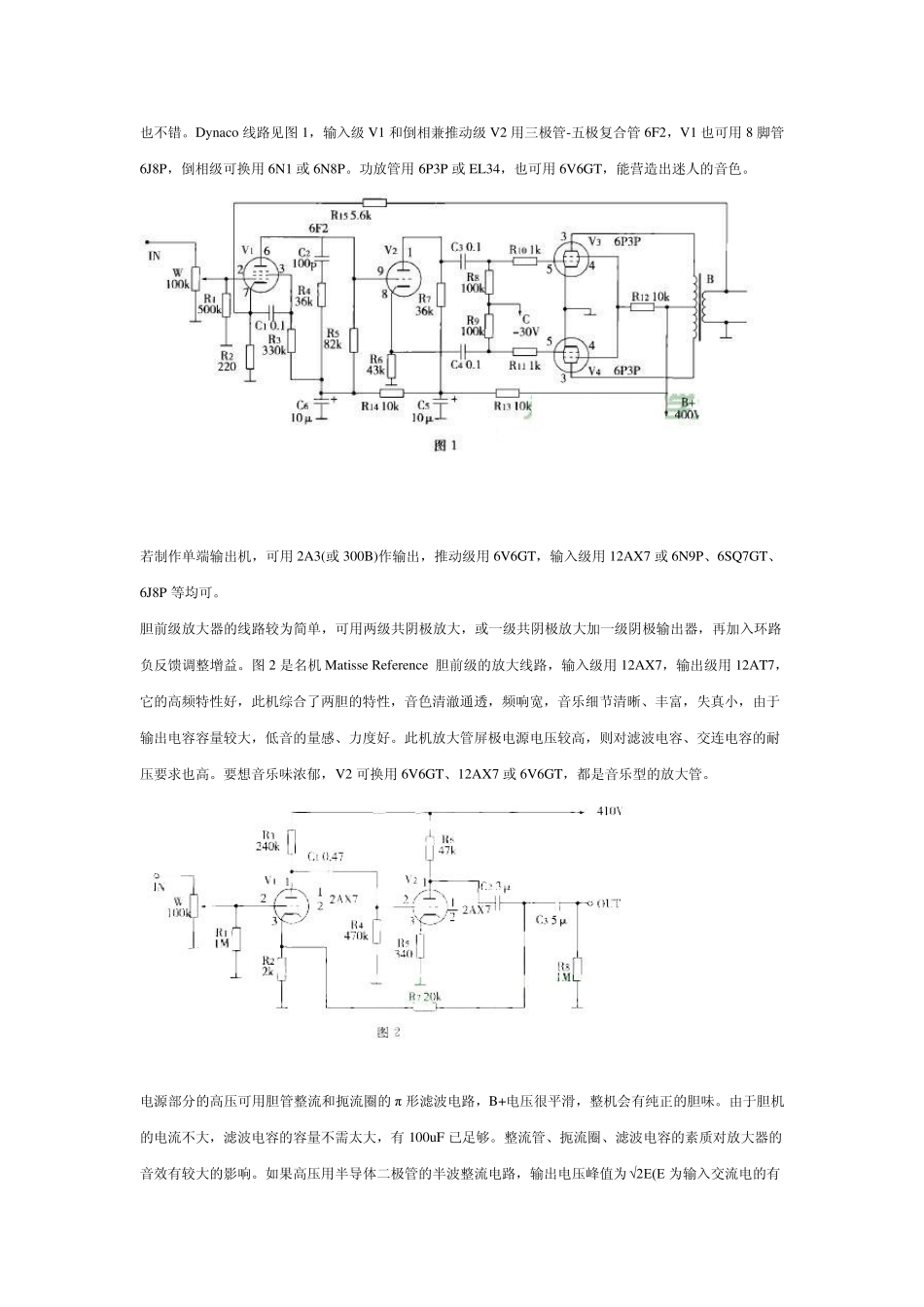

胆机怎样才能出好声_第2页
2/6

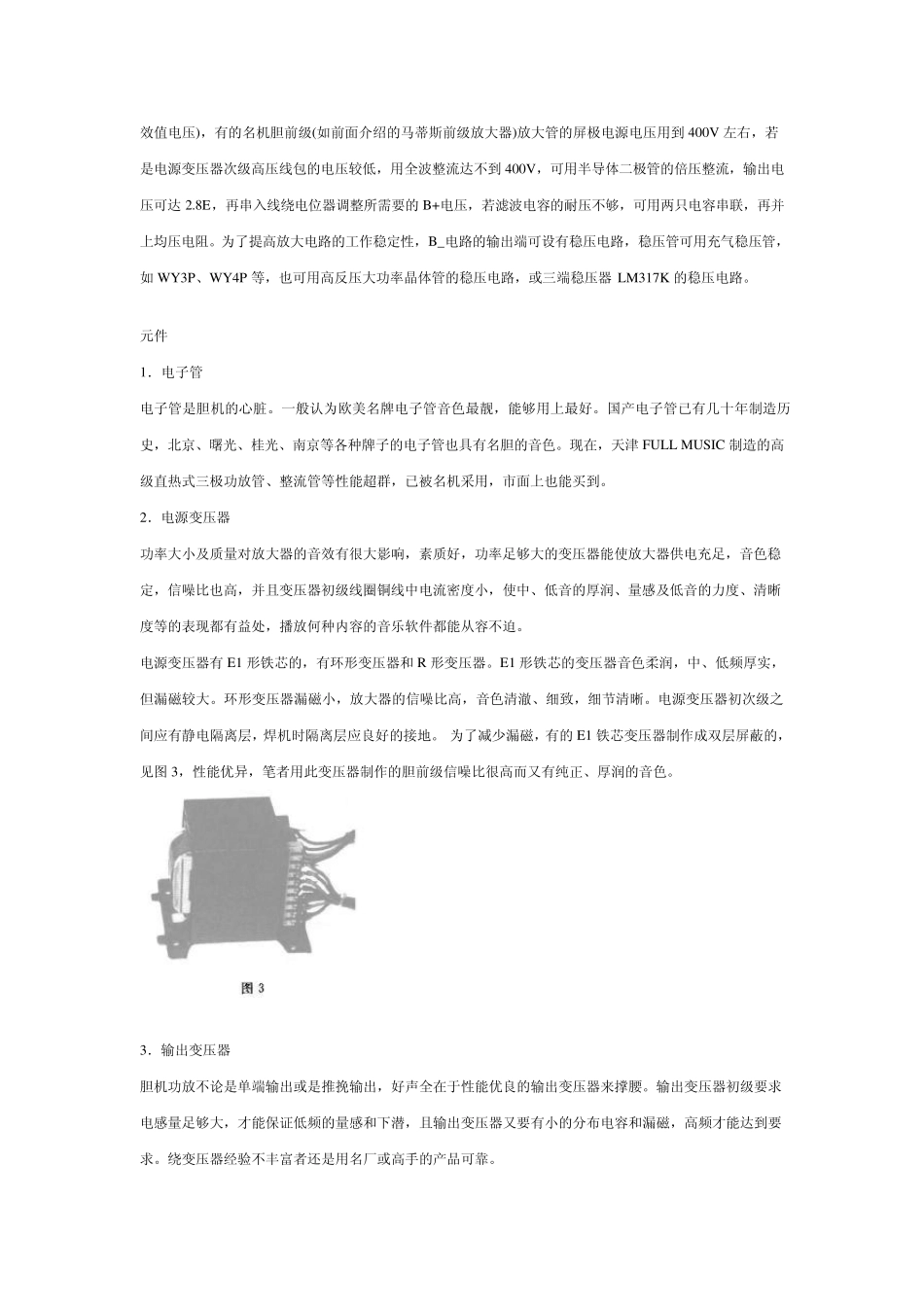

胆机怎样才能出好声_第3页
3/6
制作一部电子管机,要想获得好声,在线路的设计或选用,元件的搭配,制作工艺和调校工作等方面都有一定的要求。本文就谈谈这方面的体会,供焊机者参考。 线路 电子管放大器要想出好声,设计的线路应简单、阻容元件少、放大线路级数少,以减少失真,因此早年的单端输出功放机只有一级电压放大和一级功率放大,前级放大器只有两级共阴极电压放大,甚至只有一级电压放大和一级阴极输出器。 阴极输出器(又称缓冲级)虽然没有电压增益,但有很好的过滤缓冲作用和阻抗转换性能,使输出阻抗降低,能与后级功放很好的匹配,还将前级电压放大管与后级功放加以隔离,消除相互干扰杂声,避免工作不稳定现象。如果功率放大器的输入级是阴极输出器,还能提供足够的推动电流(因阴极输出器一般用屏极较大的胆管),可减少失真,所以有的古董名机(如 Marantz 9)输入级就设计为缓冲级。 级间尽量采用直接耦合的方式,因为耦合电容的容量和素质对频响和音色的影响较大。用直接耦合则信号的传递非常轻松自如,且微弱信号的损失也小,为整机有出色的表现创造了条件。 虽然各种电子管机线路基本相同,但选管却不尽相同,如有的爱用EL34,有的则喜欢用6L6,只要设计、校声得法,都可以制造出音色独特的放大器。 电子管放大器常用的功放电路,有A 类放大单端输出电路,B 类或AB 类推挽放大输出电路,还有无输出变压器的OTL 电路等。A 类放大单端输出电路简单,元件少,并且无交越失真。若从听音乐的角度,单端A 类放大的胆机声最靓、最纯美。虽然输出功率较小,但控制力好、反应快,音色细幼、清晰,频响较宽。单端输出机比较适合直热式三极功放管,如 2A3、300B、211、845 等。因为三极功放管线性好,谐波失真低。当用2A3、300B 单端输出嫌输出功率小时,可用两管并联的方法增加输出功率,但输出阻抗也会降低一半。现有高手用并联输出,而仍用原输出变压器,同样获得靓声,推挽式输出机要求两只功放管特性要相同,并且为了得到正负相反的两个信号,必须有一个分相器,所以电路比较复杂。推挽式功放机的输出功率较大,失真较低,保真度高,因此被很多名机采用。 不论是单端输出机还是推挽输出机,要想出好声都要有一个性能优良的输出变压器。单端输出变压器的初级线圈中,总有直流电流通过,为了避免铁芯磁饱和而引起失真,铁芯要有间隙,为保持电感量,铁芯的体积就要加大,因而价格较贵。 一般焊机者常仿制名机的线路,因为线路成熟容易成功,但一般却...
