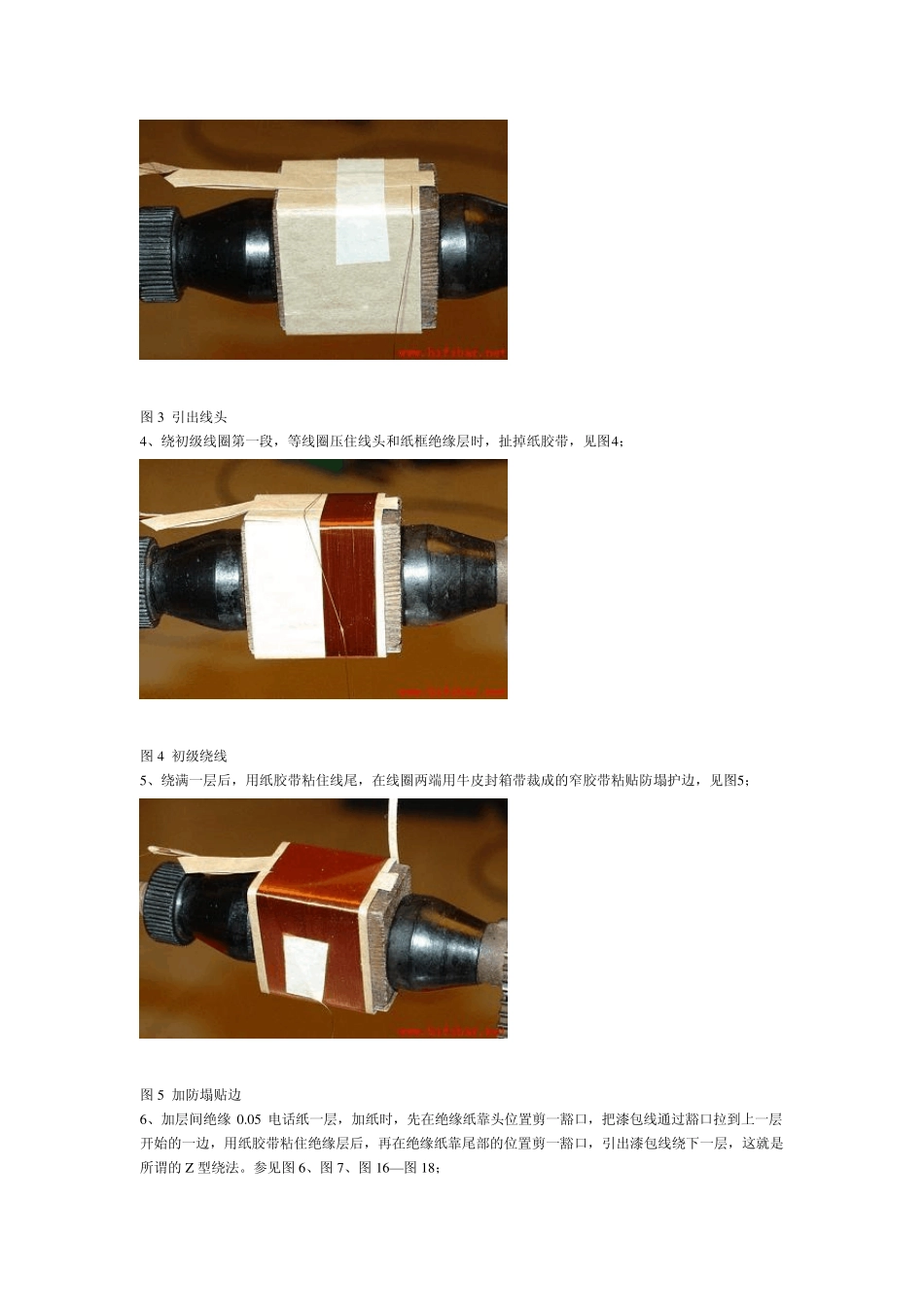

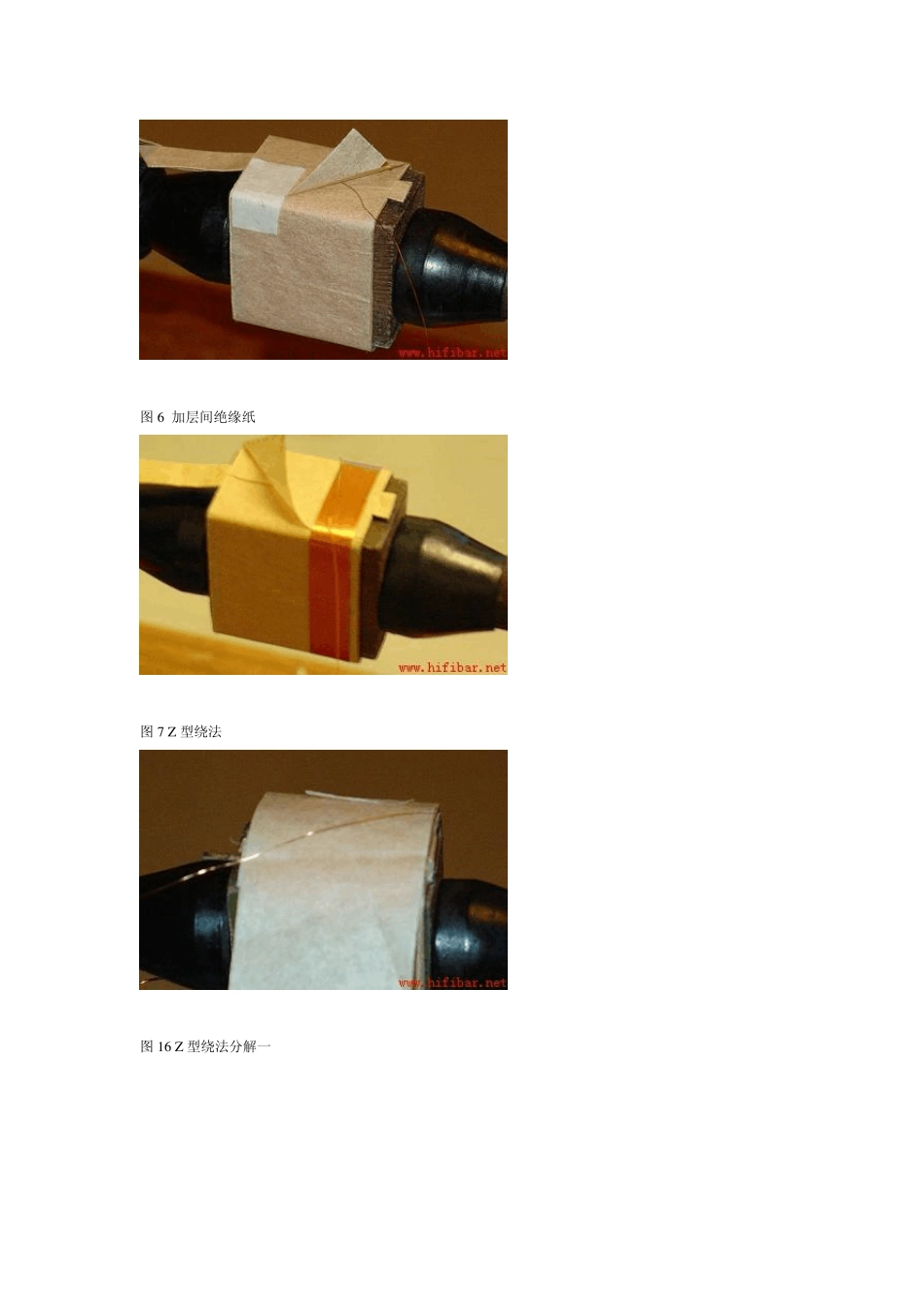

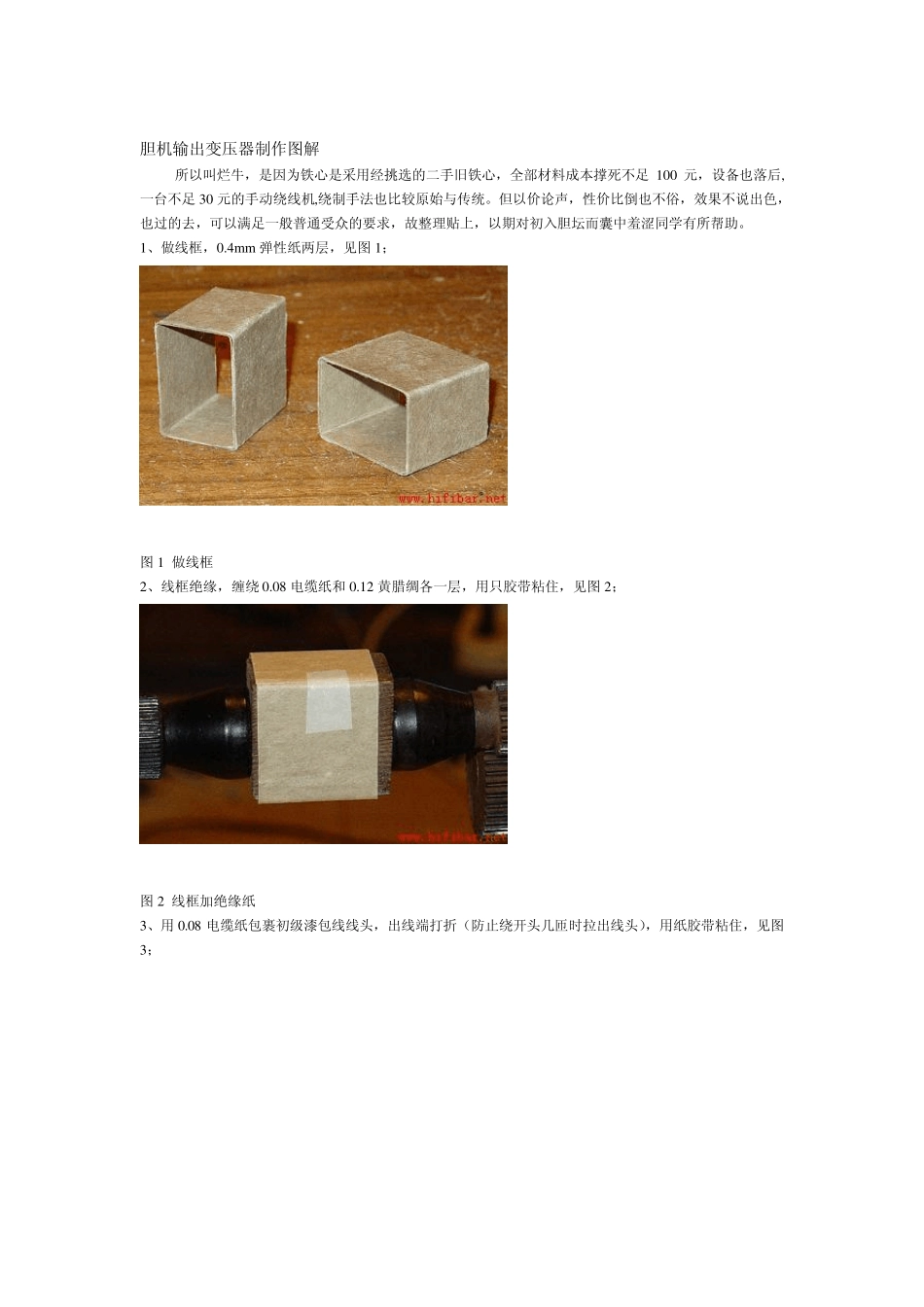

胆机输出变压器制作图解 所以叫烂牛,是因为铁心是采用经挑选的二手旧铁心,全部材料成本撑死不足100 元,设备也落后,一台不足30 元的手动绕线机,绕制手法也比较原始与传统。但以价论声,性价比倒也不俗,效果不说出色,也过的去,可以满足一般普通受众的要求,故整理贴上,以期对初入胆坛而囊中羞涩同学有所帮助。 1、做线框,0.4m m 弹性纸两层,见图1; 图1 做线框 2、线框绝缘,缠绕0.08 电缆纸和 0.12 黄腊绸各一层,用只胶带粘住,见图2; 图2 线框加绝缘纸 3、用0.08 电缆纸包裹初级漆包线线头,出线端打折(防止绕开头几匝时拉出线头),用纸胶带粘住,见图3; 图3 引出线头 4、绕初级线圈第一段,等线圈压住线头和纸框绝缘层时,扯掉纸胶带,见图4; 图4 初级绕线 5、绕满一层后,用纸胶带粘住线尾,在线圈两端用牛皮封箱带裁成的窄胶带粘贴防塌护边,见图5; 图5 加防塌贴边 6、加层间绝缘 0.05 电话纸一层,加纸时,先在绝缘纸靠头位置剪一豁口,把漆包线通过豁口拉到上一层开始的一边,用纸胶带粘住绝缘层后,再在绝缘纸靠尾部的位置剪一豁口,引出漆包线绕下一层,这就是所谓的 Z 型绕法。参见图6、图7、图16—图18; 图6 加层间绝缘纸 图7 Z 型绕法 图16 Z 型绕法分解一 图17 Z 型绕法分解二 图18 Z 型绕法分解三 7、在绕完一段初级还有 50 匝左右的位置,压入 6—8 毫米宽对折的电缆纸条。待绕完后将线尾穿入纸条,把纸条拉紧进行收尾,见图8; 图8 初级第一段收尾 8、焊接出线焊片,套黄蜡套管,包裹 0.08 电缆纸绝缘,见图9—图10; 图9 引出焊片 图1 0 焊片套黄腊管垫绝缘纸 9 、组间绝缘,缠绕 0 .0 8 电缆纸2 层,0 .1 2 黄蜡绸 1 层,黄蜡稠夹在电缆只中间,见图1 1 ; 图1 1 组间加绝缘纸 1 0 、绕次级第一段,用黄蜡套管套住线头和焊片,并包裹电缆纸后再绕,见图1 2 ; 图1 2 绕次级第一段 1 1 、次级线圈第一段收尾,并用合适宽度和厚度的弹性纸垫平线圈的两段,见图1 3 ; 图1 3 次级第一段收尾 1 2 、组间绝缘,同步骤 9 ; 1 3 、焊接初级上一段,再绕下一段,焊接处 2 层 0 .0 8 电缆纸,1 层 0 .1 2 黄蜡绸包裹,黄蜡绸夹在电缆纸中间,见图1 4 ; 图1 4 连接初级,绕初级第二段 1 4 、每层绕完后均需要贴防塌护边,图1 5 为线圈与防塌护边的效果图; 图1 5 绕组及防塌纸边 1 5 、...
