矿用自平衡多级泵口环的作用及维护

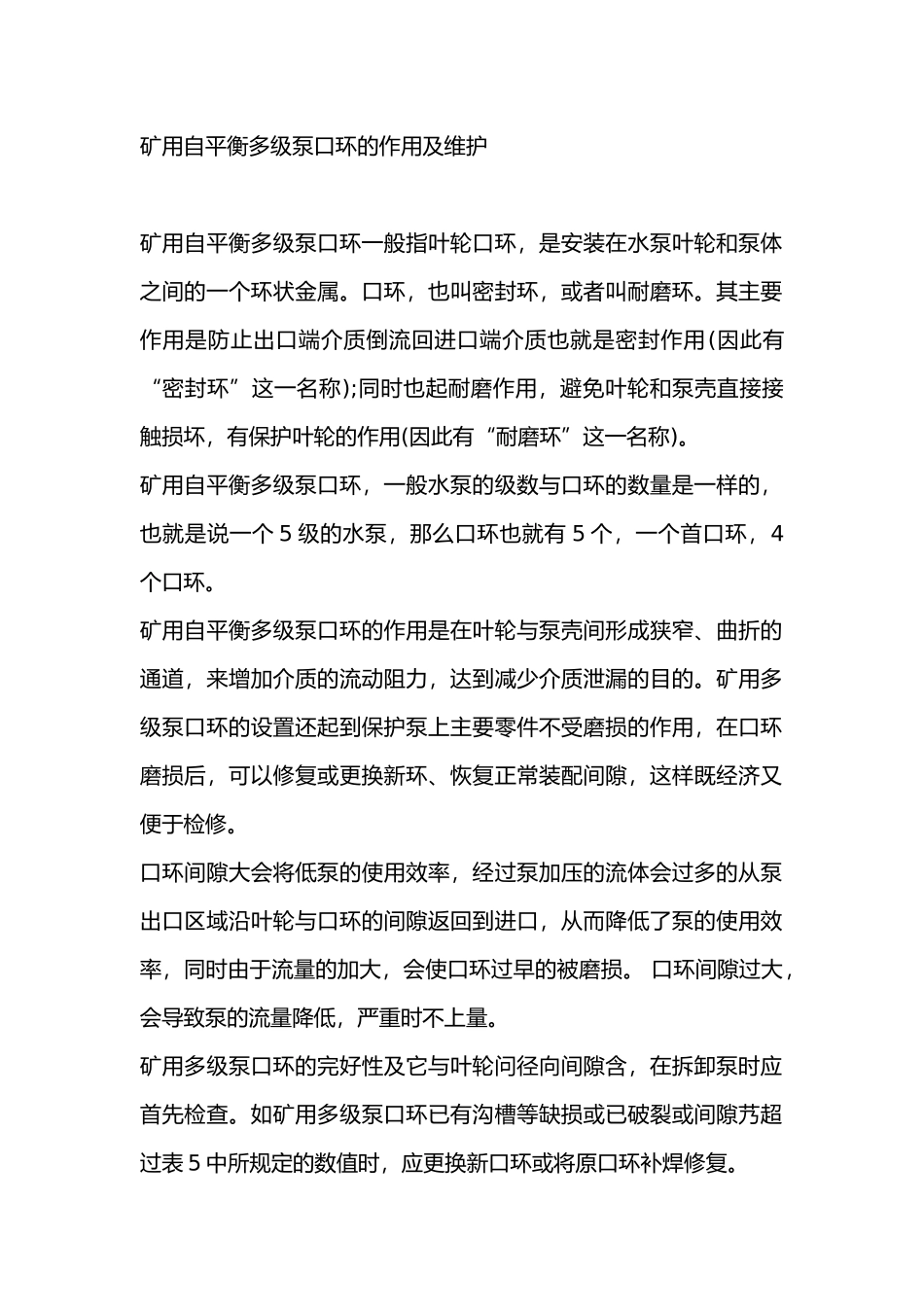

矿用自平衡多级泵口环的作用及维护_第1页
1/3
矿用自平衡多级泵口环的作用及维护矿用自平衡多级泵口环一般指叶轮口环,是安装在水泵叶轮和泵体之间的一个环状金属。口环,也叫密封环,或者叫耐磨环。其主要作用是防止出口端介质倒流回进口端介质也就是密封作用(因此有“密封环”这一名称);同时也起耐磨作用,避免叶轮和泵壳直接接触损坏,有保护叶轮的作用(因此有“耐磨环”这一名称)。矿用自平衡多级泵口环,一般水泵的级数与口环的数量是一样的,也就是说一个 5 级的水泵,那么口环也就有 5 个,一个首口环,4个口环。矿用自平衡多级泵口环的作用是在叶轮与泵壳间形成狭窄、曲折的通道,来增加介质的流动阻力,达到减少介质泄漏的目的。矿用多级泵口环的设置还起到保护泵上主要零件不受磨损的作用,在口环磨损后,可以修复或更换新环、恢复正常装配间隙,这样既经济又便于检修。口环间隙大会将低泵的使用效率,经过泵加压的流体会过多的从泵出口区域沿叶轮与口环的间隙返回到进口,从而降低了泵的使用效率,同时由于流量的加大,会使口环过早的被磨损。 口环间隙过大,会导致泵的流量降低,严重时不上量。矿用多级泵口环的完好性及它与叶轮问径向间隙含,在拆卸泵时应首先检查。如矿用多级泵口环已有沟槽等缺损或已破裂或间隙艿超过表 5 中所规定的数值时,应更换新口环或将原口环补焊修复。矿用多级泵口环的结构形式通常有径向间隙式的圆环型、双环阶梯型、双环迷宫型及轴向间隙式、L 型喷嘴式密封环、双 L 型双密封环、内啮合型单迷宫密封环等等。矿用多级泵在运行中,矿用多级泵口环与叶轮的相应圆周是同时磨损而造成间隙增大超过规定数值的,因为新口环内径应按叶轮入口外径来配 制,叶轮与矿用多级泵口环之间的径向间隙参照表 5—3的规定。在修理过程中,这个间隙力求小一点,才能提高泵的工作效率和延长使用期限。口环材质一般可用灰铸铁 HT200、铸钢和不锈钢等材质,口环材质可以根据技术要求来定.材质也分 SiN, 四氟的等,主要考虑它的耐磨性。叶轮口环的检修泵在运转中,由于自然磨损、介质中含有固体颗粒、叶轮晃动等原因,使矿用多级泵叶轮口环与密封环的径向间隙变大或出现密封环破裂的现象,起不到密封作用,造成大量回流,降低泵的实际流量。检修叶轮口环时,首先应当检查密封环是否完好,然后测量其径向间隙。径向间隙的测量方法,通常是用游标卡尺或千分尺(用千分尺)测量密封环的内径和叶轮口环的外径,两者之差即为径向间隙(半径方向间隙应取其一半)。为了使...
