通信工程制图规范概要

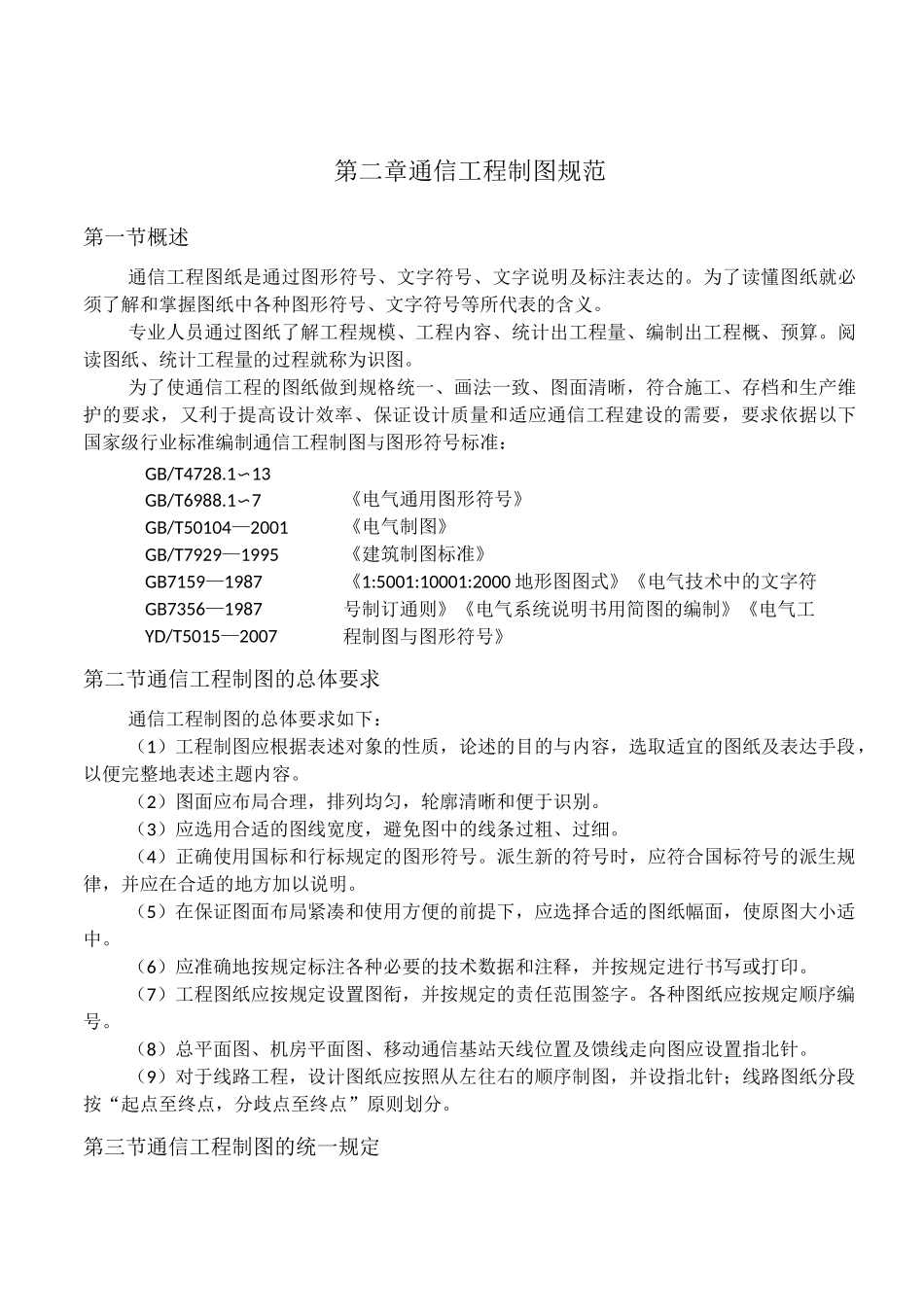

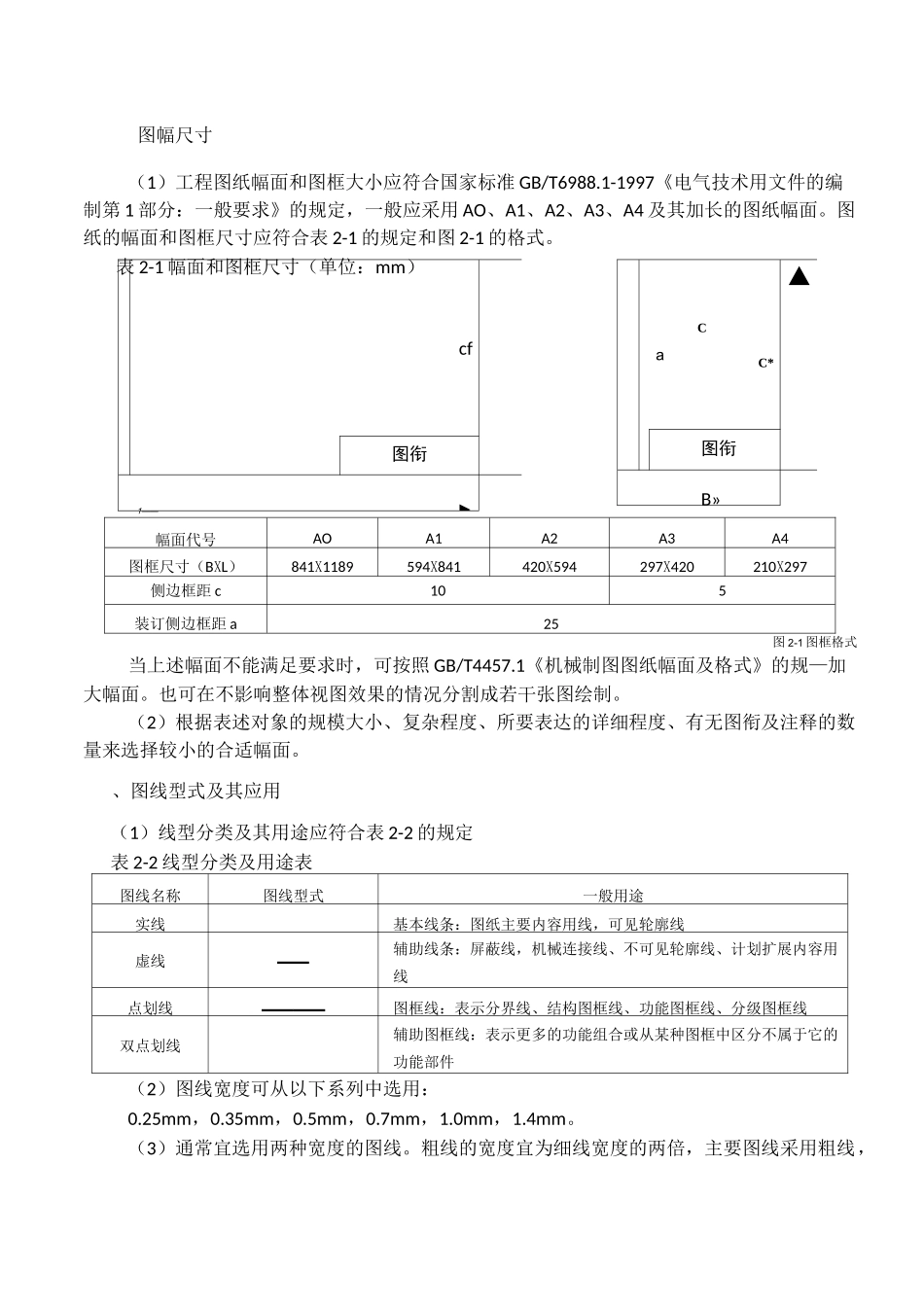

第二章通信工程制图规范第一节概述通信工程图纸是通过图形符号、文字符号、文字说明及标注表达的。为了读懂图纸就必须了解和掌握图纸中各种图形符号、文字符号等所代表的含义。专业人员通过图纸了解工程规模、工程内容、统计出工程量、编制出工程概、预算。阅读图纸、统计工程量的过程就称为识图。为了使通信工程的图纸做到规格统一、画法一致、图面清晰，符合施工、存档和生产维护的要求，又利于提高设计效率、保证设计质量和适应通信工程建设的需要，要求依据以下国家级行业标准编制通信工程制图与图形符号标准：GB/T4728.1〜13GB/T6988.1〜7GB/T50104—2001GB/T7929—1995GB7159—1987GB7356—1987YD/T5015—2007《电气通用图形符号》《电气制图》《建筑制图标准》《1:5001:10001:2000 地形图图式》《电气技术中的文字符号制订通则》《电气系统说明书用简图的编制》《电气工程制图与图形符号》第二节通信工程制图的总体要求通信工程制图的总体要求如下：（1）工程制图应根据表述对象的性质，论述的目的与内容，选取适宜的图纸及表达手段，以便完整地表述主题内容。（2）图面应布局合理，排列均匀，轮廓清晰和便于识别。（3）应选用合适的图线宽度，避免图中的线条过粗、过细。（4）正确使用国标和行标规定的图形符号。派生新的符号时，应符合国标符号的派生规律，并应在合适的地方加以说明。（5）在保证图面布局紧凑和使用方便的前提下，应选择合适的图纸幅面，使原图大小适中。（6）应准确地按规定标注各种必要的技术数据和注释，并按规定进行书写或打印。（7）工程图纸应按规定设置图衔，并按规定的责任范围签字。各种图纸应按规定顺序编号。（8）总平面图、机房平面图、移动通信基站天线位置及馈线走向图应设置指北针。（9）对于线路工程，设计图纸应按照从左往右的顺序制图，并设指北针；线路图纸分段按“起点至终点，分歧点至终点”原则划分。第三节通信工程制图的统一规定cf图衔1——►C▲aC*图衔B»图幅尺寸（1）工程图纸幅面和图框大小应符合国家标准 GB/T6988.1-1997《电气技术用文件的编制第 1 部分：一般要求》的规定，一般应采用 AO、A1、A2、A3、A4 及其加长的图纸幅面。图纸的幅面和图框尺寸应符合表 2-1 的规定和图 2-1 的格式。表 2-1 幅面和图框尺寸（单位：mm）幅面代号AOA1A2A3A4图框尺寸（BXL）841X1189594X841420X594297X420210X297侧边框距 c105装订侧边框距 a25图 2-1 图框格式当上述幅面不能满足要求时...
