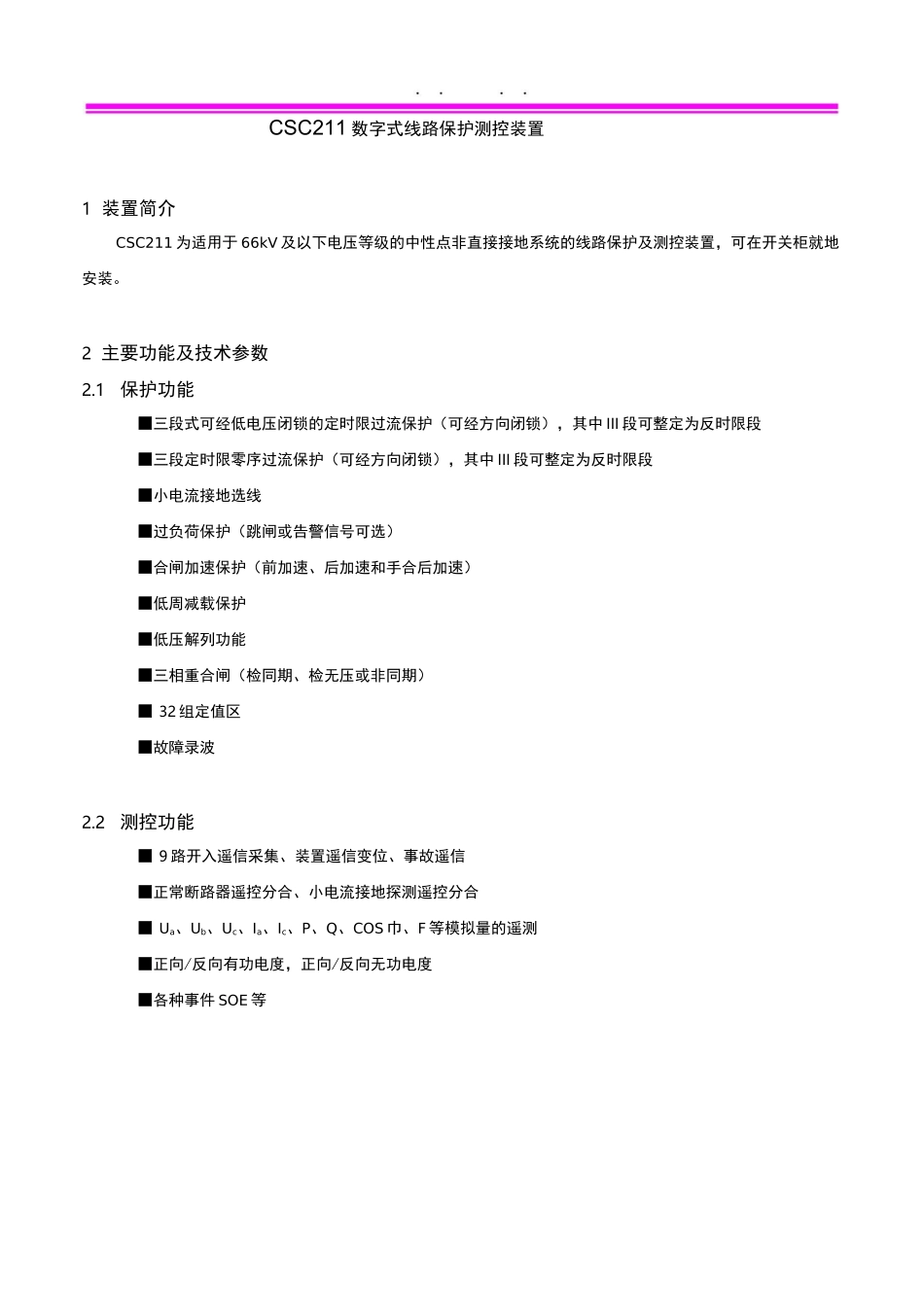

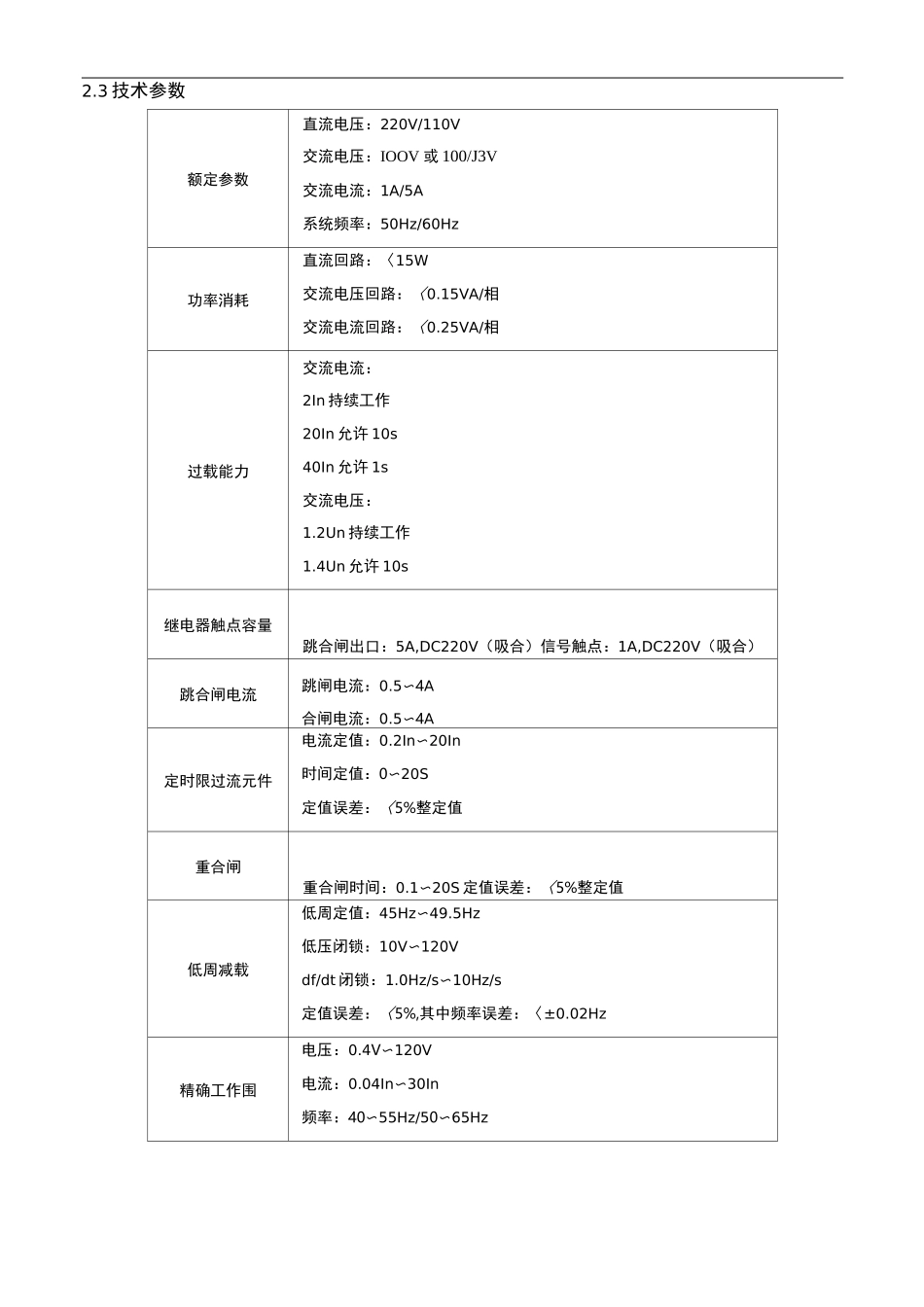

CSC211 数字式线路保护测控装置1 装置简介CSC211 为适用于 66kV 及以下电压等级的中性点非直接接地系统的线路保护及测控装置，可在开关柜就地安装。2 主要功能及技术参数2.1保护功能■三段式可经低电压闭锁的定时限过流保护（可经方向闭锁），其中 III 段可整定为反时限段■三段定时限零序过流保护（可经方向闭锁），其中 III 段可整定为反时限段■小电流接地选线■过负荷保护（跳闸或告警信号可选）■合闸加速保护（前加速、后加速和手合后加速）■低周减载保护■低压解列功能■三相重合闸（检同期、检无压或非同期）■ 32 组定值区■故障录波2.2测控功能■ 9 路开入遥信采集、装置遥信变位、事故遥信■正常断路器遥控分合、小电流接地探测遥控分合■ Ua、Ub、Uc、Ia、Ic、P、Q、COS 巾、F 等模拟量的遥测■正向/反向有功电度，正向/反向无功电度■各种事件 SOE 等四方▽2.3 技术参数额定参数直流电压：220V/110V交流电压：IOOV 或 100/J3V交流电流：1A/5A系统频率：50Hz/60Hz功率消耗直流回路：〈15W交流电压回路：〈0.15VA/相交流电流回路：〈0.25VA/相过载能力交流电流：2In 持续工作20In 允许 10s40In 允许 1s交流电压：1.2Un 持续工作1.4Un 允许 10s继电器触点容量跳合闸出口：5A,DC220V（吸合）信号触点：1A,DC220V（吸合）跳合闸电流跳闸电流：0.5〜4A合闸电流：0.5〜4A定时限过流元件电流定值：0.2In〜20In时间定值：0〜20S定值误差：〈5%整定值重合闸重合闸时间：0.1〜20S 定值误差：〈5%整定值低周减载低周定值：45Hz〜49.5Hz低压闭锁：10V〜120Vdf/dt 闭锁：1.0Hz/s〜10Hz/s定值误差：〈5%,其中频率误差：〈±0.02Hz精确工作围电压：0.4V〜120V电流：0.04In〜30In频率：40〜55Hz/50〜65Hz四方▽动作时间过流速断：V40ms（2 倍整定值）零序速断：V40ms（2 倍整定值）监视报告性能事件记录分辨率：W1msGPS 对时精度：W1ms测量表计精度电流、电压：0.2 级功率、电度：0.5 级通讯端口规RS485 端口：最髙速率 19200bps,屏蔽双绞线接口以太网：10BASE-T 端口：UTP5 通讯介质，RJ45 接口10BASE-F 端口：多模光纤通讯介质，820nm,ST 接口绝缘性能绝缘电阻〉100MQ（500V 兆欧表）介质强度 GB/T14598.3-1993冲击电压 GB/T14598.3-1993电磁兼容性能辐射电磁场干扰：GB/T14598.9-1995III 级快速瞬变干扰：GB/T14598.10-1996W 级脉冲群干扰：GB/T14598.13-1998III 级静电放电干扰：GB/T14598.14-...
