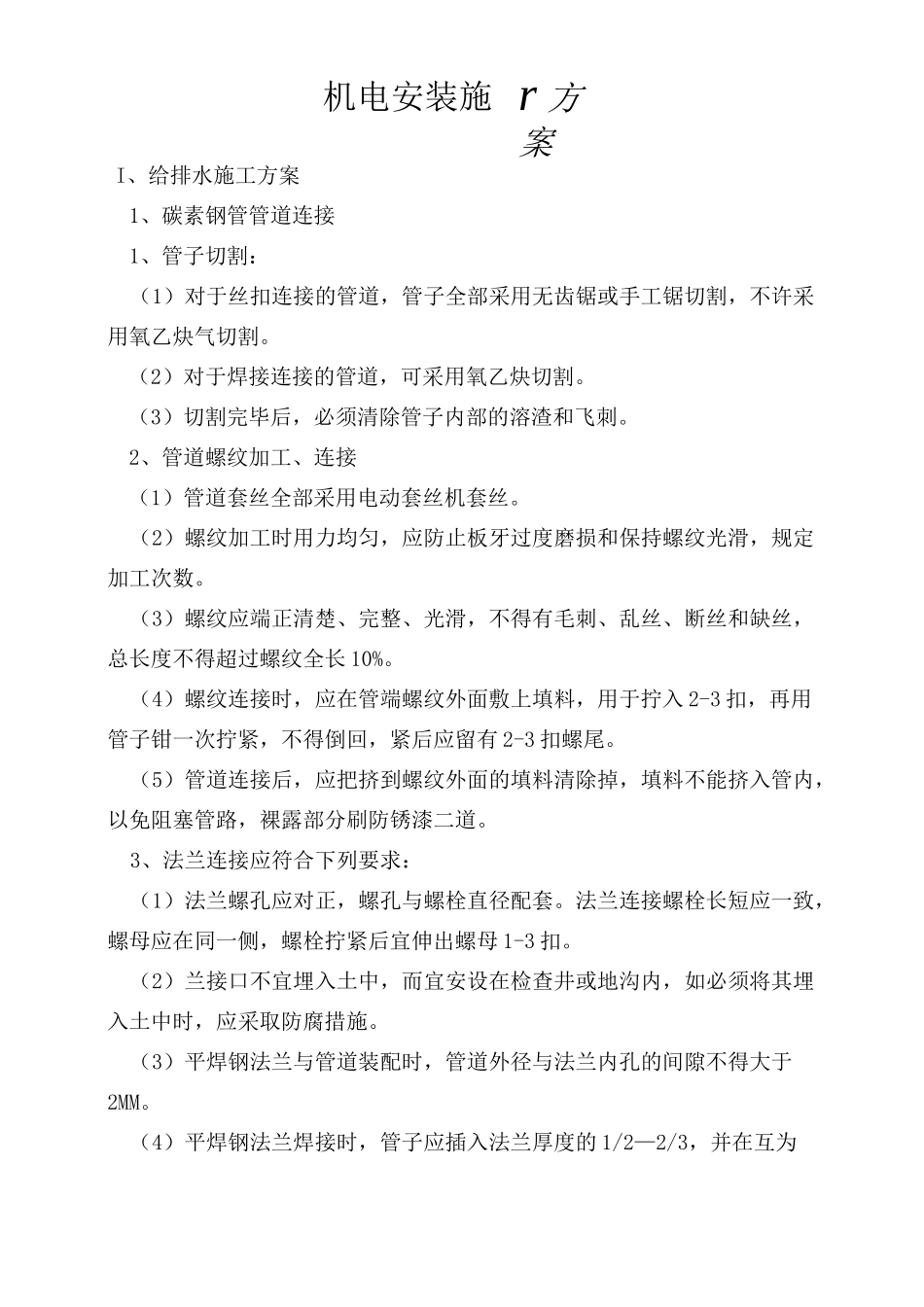

机电安装工程施工方案

I、给排水施工方案1、碳素钢管管道连接1、管子切割：（1）对于丝扣连接的管道，管子全部采用无齿锯或手工锯切割，不许采用氧乙炔气切割。（2）对于焊接连接的管道，可采用氧乙炔切割。（3）切割完毕后，必须清除管子内部的溶渣和飞刺。2、管道螺纹加工、连接（1）管道套丝全部采用电动套丝机套丝。（2）螺纹加工时用力均匀，应防止板牙过度磨损和保持螺纹光滑，规定加工次数。（3）螺纹应端正清楚、完整、光滑，不得有毛刺、乱丝、断丝和缺丝，总长度不得超过螺纹全长 10%。（4）螺纹连接时，应在管端螺纹外面敷上填料，用于拧入 2-3 扣，再用管子钳一次拧紧，不得倒回，紧后应留有 2-3 扣螺尾。（5）管道连接后，应把挤到螺纹外面的填料清除掉，填料不能挤入管内，以免阻塞管路，裸露部分刷防锈漆二道。3、法兰连接应符合下列要求：（1）法兰螺孔应对正，螺孔与螺栓直径配套。法兰连接螺栓长短应一致，螺母应在同一侧，螺栓拧紧后宜伸出螺母 1-3 扣。（2）兰接口不宜埋入土中，而宜安设在检查井或地沟内，如必须将其埋入土中时，应采取防腐措施。（3）平焊钢法兰与管道装配时，管道外径与法兰内孔的间隙不得大于2MM。（4）平焊钢法兰焊接时，管子应插入法兰厚度的 1/2—2/3，并在互为机电安装施 r 方案900角的两个方向进行垂直度检查。(5)法兰密封面应与管道的中心线垂直。(6) 焊法兰与管道装配时，管道外径与法兰内孔的间隙不得超过 2MM。管道使用法兰连接时，应对法兰密封面及密封垫片进行外观检查。不得有影响密封性的缺陷存在，法兰应直于管子中心线，其表面应相互平行，其偏差不得大于法兰外径 1.5％，并保证螺栓自动穿入。安装垫片时可根据需要分别涂以石墨，二硫化铜油脂，石墨机油等涂剂，法兰连接使用同规格螺栓并且安装方向一致，紧固螺栓应对称均匀，松紧适度，紧固后外露长度不大于四倍螺距，紧固螺丝要适度，并有安全措施，保证操作人员安全。管道焊接：管子焊接采用手工弧焊机焊接，管壁厚度〈3MM,对口焊应留有 2MM 间隙，管壁厚度大于 3.5MM 时应打坡口，平焊法兰盘管子应插进法兰内，2/3 且不可超出法兰平面，角焊焊接，焊缝高度应符合规范规定，不出渣不咬内和飞溅物，焊后应清除焊药、焊渣，随时用钢丝刷刷干净。4、管道焊接要点：1) 低碳钢及低合金钢管采用手工电弧焊接，其坡口制备尺寸要求如下A=65 度-75 度B=0mm-2mmC=0mm-2mmD=3mm-9mm焊层分布及焊缝外观尺寸示意图焊接参数如下：层数焊接方法填充金...
