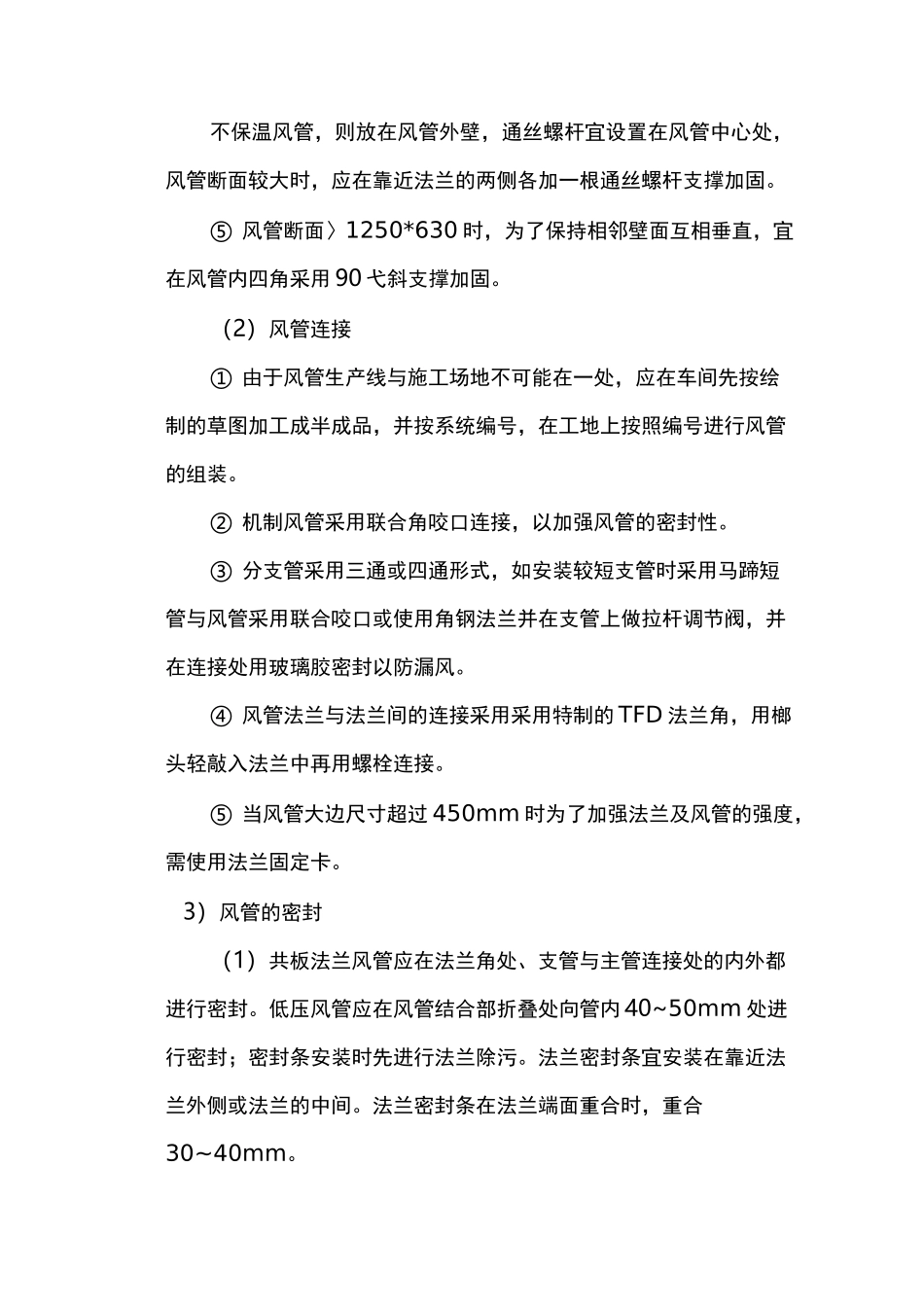

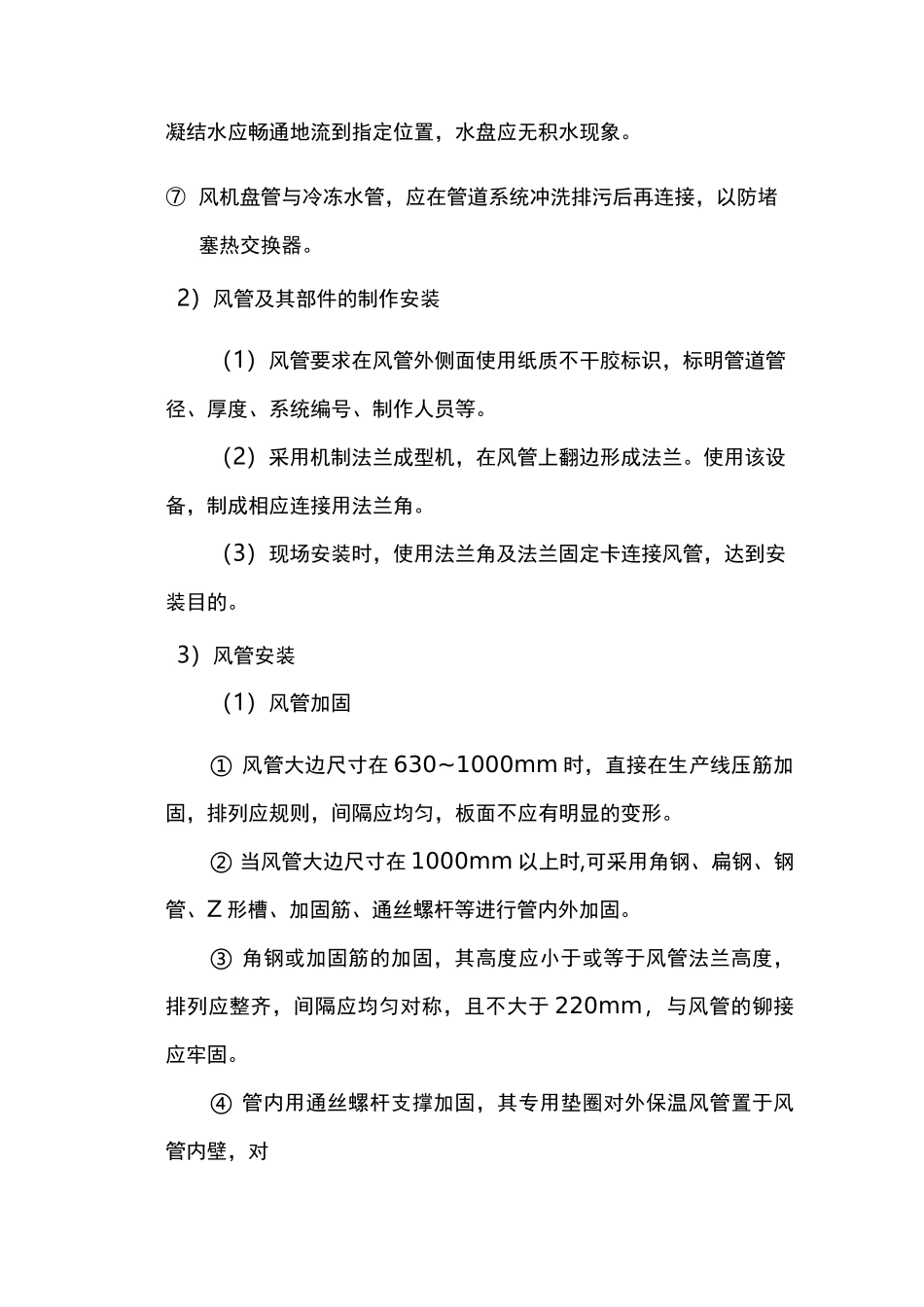

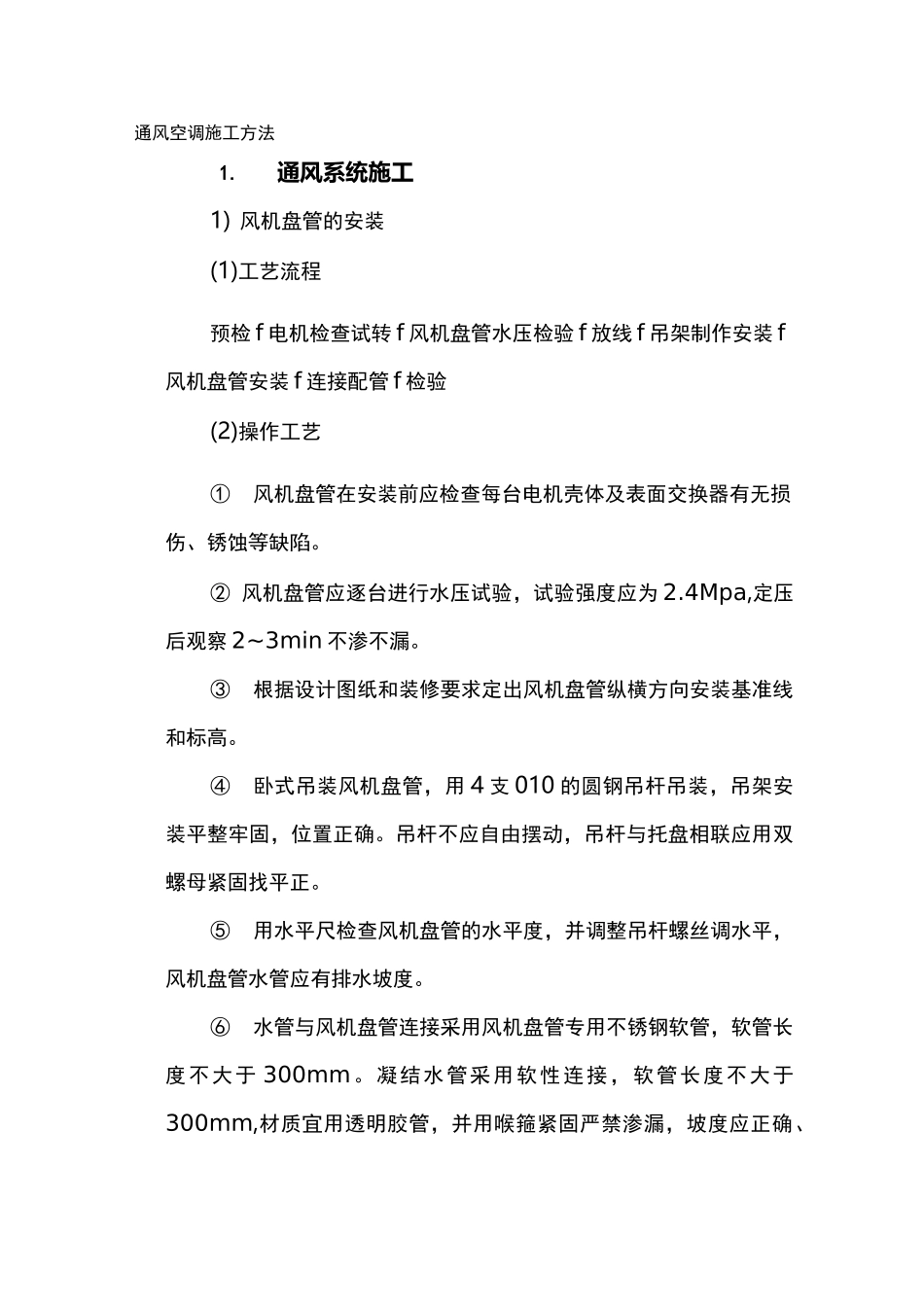

通风空调施工方法1.通风系统施工1) 风机盘管的安装(1)工艺流程预检 f 电机检查试转 f 风机盘管水压检验 f 放线 f 吊架制作安装 f风机盘管安装 f 连接配管 f 检验(2)操作工艺①风机盘管在安装前应检查每台电机壳体及表面交换器有无损伤、锈蚀等缺陷。② 风机盘管应逐台进行水压试验，试验强度应为 2.4Mpa,定压后观察 2~3min 不渗不漏。③根据设计图纸和装修要求定出风机盘管纵横方向安装基准线和标高。④卧式吊装风机盘管，用 4 支 010 的圆钢吊杆吊装，吊架安装平整牢固，位置正确。吊杆不应自由摆动，吊杆与托盘相联应用双螺母紧固找平正。⑤用水平尺检查风机盘管的水平度，并调整吊杆螺丝调水平，风机盘管水管应有排水坡度。⑥水管与风机盘管连接采用风机盘管专用不锈钢软管，软管长度不大于 300mm。凝结水管采用软性连接，软管长度不大于300mm,材质宜用透明胶管，并用喉箍紧固严禁渗漏，坡度应正确、凝结水应畅通地流到指定位置，水盘应无积水现象。⑦ 风机盘管与冷冻水管，应在管道系统冲洗排污后再连接，以防堵塞热交换器。2）风管及其部件的制作安装（1）风管要求在风管外侧面使用纸质不干胶标识，标明管道管径、厚度、系统编号、制作人员等。（2）采用机制法兰成型机，在风管上翻边形成法兰。使用该设备，制成相应连接用法兰角。（3）现场安装时，使用法兰角及法兰固定卡连接风管，达到安装目的。3）风管安装（1）风管加固① 风管大边尺寸在 630~1000mm 时，直接在生产线压筋加固，排列应规则，间隔应均匀，板面不应有明显的变形。② 当风管大边尺寸在 1000mm 以上时,可采用角钢、扁钢、钢管、Z 形槽、加固筋、通丝螺杆等进行管内外加固。③ 角钢或加固筋的加固，其高度应小于或等于风管法兰高度，排列应整齐，间隔应均匀对称，且不大于 220mm，与风管的铆接应牢固。④ 管内用通丝螺杆支撑加固，其专用垫圈对外保温风管置于风管内壁，对不保温风管，则放在风管外壁，通丝螺杆宜设置在风管中心处，风管断面较大时，应在靠近法兰的两侧各加一根通丝螺杆支撑加固。⑤ 风管断面〉1250*630 时，为了保持相邻壁面互相垂直，宜在风管内四角采用 90 弋斜支撑加固。（2）风管连接① 由于风管生产线与施工场地不可能在一处，应在车间先按绘制的草图加工成半成品，并按系统编号，在工地上按照编号进行风管的组装。② 机制风管采用联合角咬口连接，以加强风管的密封性。③ 分支管采用三通或四通形式，如安装较...
