合金钢管道焊接热处理

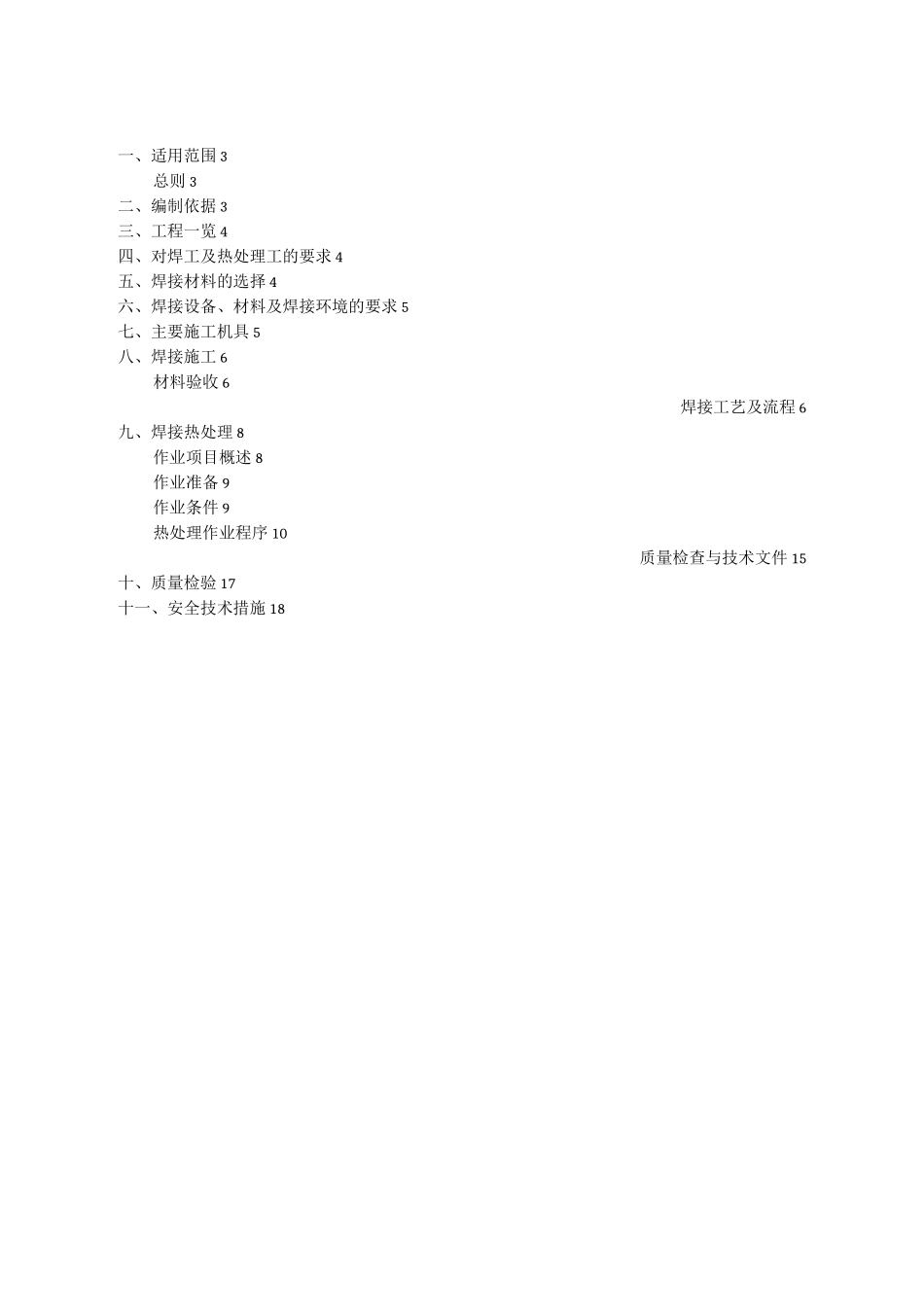

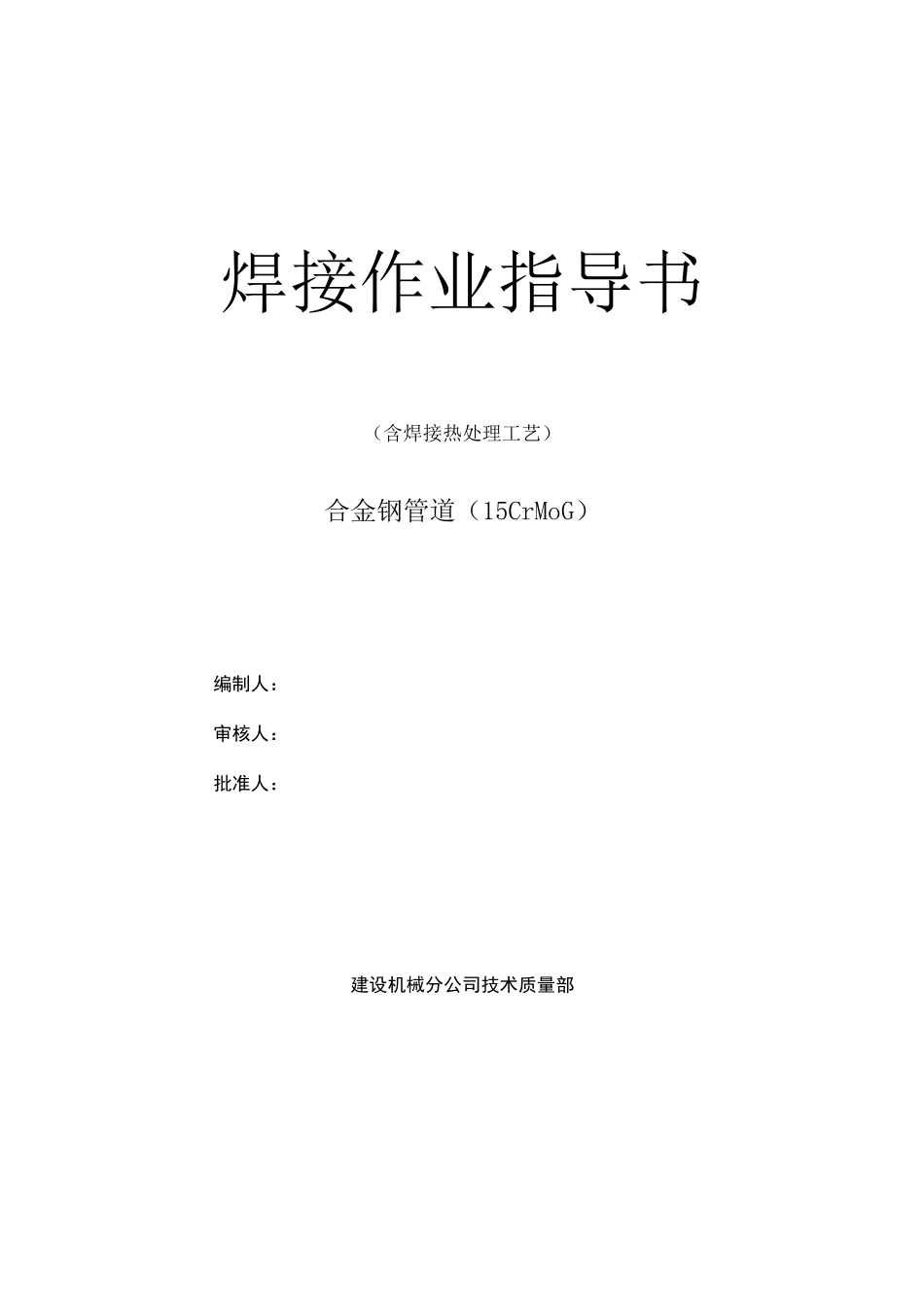

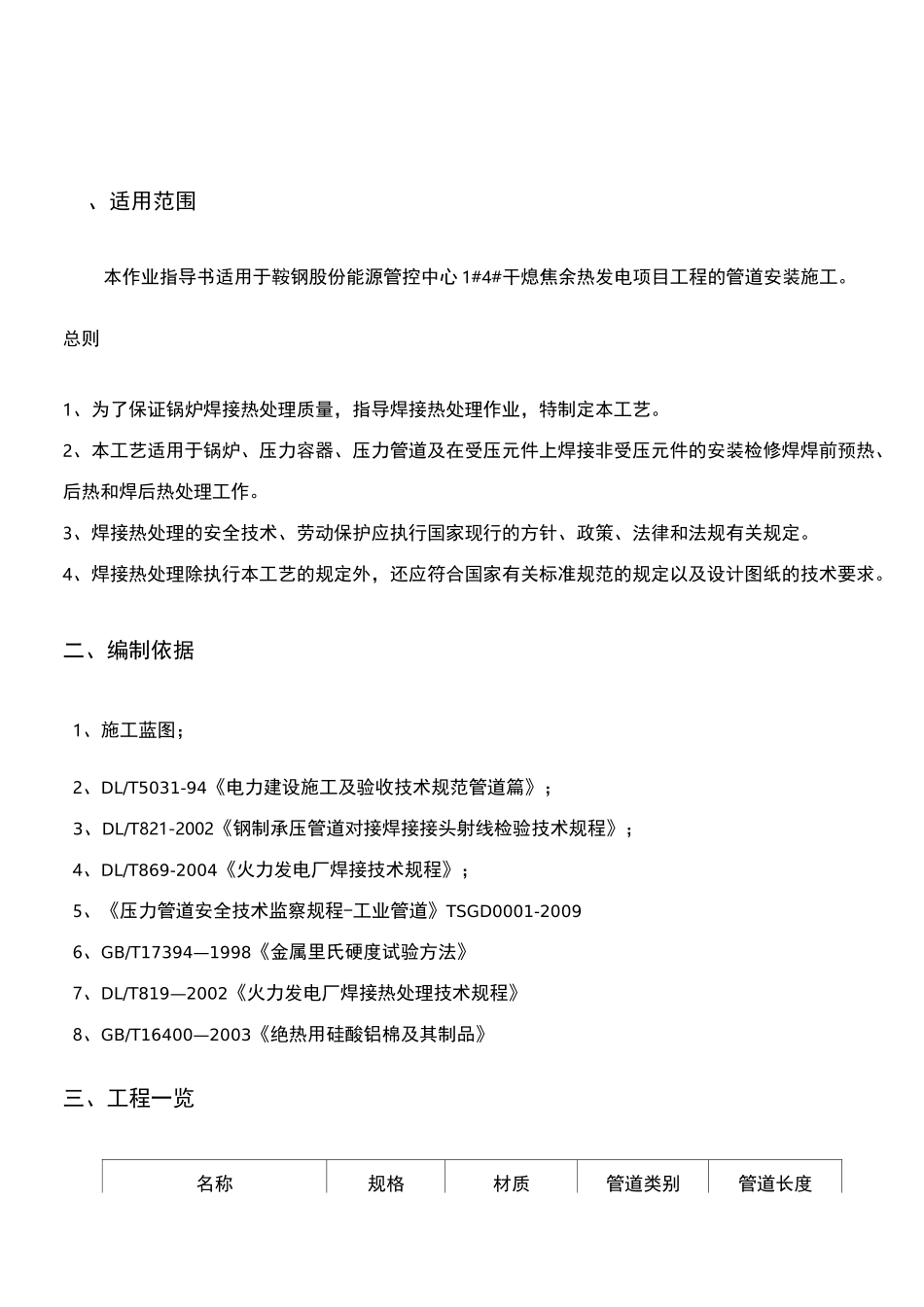

焊接作业指导书（含焊接热处理工艺）合金钢管道（15CrMoG）编制人：审核人：批准人：建设机械分公司技术质量部一、适用范围 3总则 3二、编制依据 3三、工程一览 4四、对焊工及热处理工的要求 4五、焊接材料的选择 4六、焊接设备、材料及焊接环境的要求 5七、主要施工机具 5八、焊接施工 6材料验收 6焊接工艺及流程 6九、焊接热处理 8作业项目概述 8作业准备 9作业条件 9热处理作业程序 10质量检查与技术文件 15十、质量检验 17十一、安全技术措施 18、适用范围本作业指导书适用于鞍钢股份能源管控中心 1#4#干熄焦余热发电项目工程的管道安装施工。总则1、为了保证锅炉焊接热处理质量，指导焊接热处理作业，特制定本工艺。2、本工艺适用于锅炉、压力容器、压力管道及在受压元件上焊接非受压元件的安装检修焊焊前预热、后热和焊后热处理工作。3、焊接热处理的安全技术、劳动保护应执行国家现行的方针、政策、法律和法规有关规定。4、焊接热处理除执行本工艺的规定外，还应符合国家有关标准规范的规定以及设计图纸的技术要求。二、编制依据1、施工蓝图；2、DL/T5031-94《电力建设施工及验收技术规范管道篇》；3、DL/T821-2002《钢制承压管道对接焊接接头射线检验技术规程》；4、DL/T869-2004《火力发电厂焊接技术规程》；5、《压力管道安全技术监察规程-工业管道》TSGD0001-20096、GB/T17394—1998《金属里氏硬度试验方法》7、DL/T819—2002《火力发电厂焊接热处理技术规程》8、GB/T16400—2003《绝热用硅酸铝棉及其制品》三、工程一览名称规格材质管道类别管道长度无缝钢管D377X1315CrMoGGD1无缝钢管D273X915CrMoGGD1四、对焊工及热处理工的要求1、参加本工程焊接的焊工必须有焊工合格证，并有相应的合金钢氩弧焊合格项目，凡无此合格项目的焊工不得超项焊接。2、焊工应良好的工艺作风，严格按照给定的焊接工艺和焊接技术措施进行施焊并认真进行质量自检。3、焊工在施焊前应认真熟悉作业指导书，凡达不到作业指导书要求时，焊工应拒绝施焊。当出现重大质量问题时，报告有关人员，不得自行处理。4、合格焊工中断受监部件焊接六个月以上者再次担任受监部件焊接工作时，必须重新考核。5、严格按设计图纸施工，不得漏焊或焊缝焊口尺寸达不到设计要求。6、焊工对本人施焊的焊口打上自己钢印号，并进行自检，确认合格后方可离开否则应进行整改。7、焊接班组成员应对小组成员焊工的焊口进行互检，质检员进入现场对焊缝进行随机抽检。8、...
