2旋挖钻施工技术总结

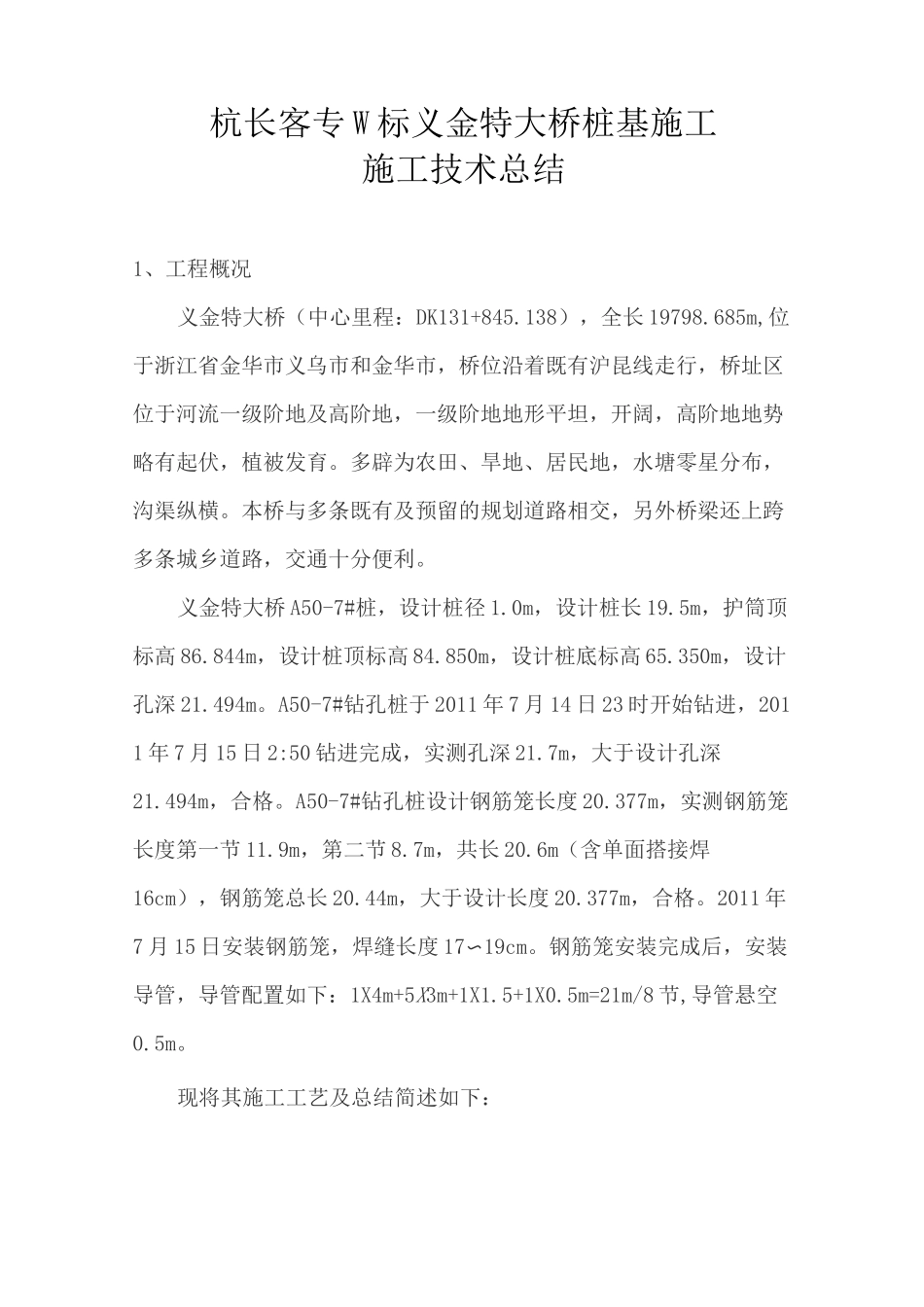

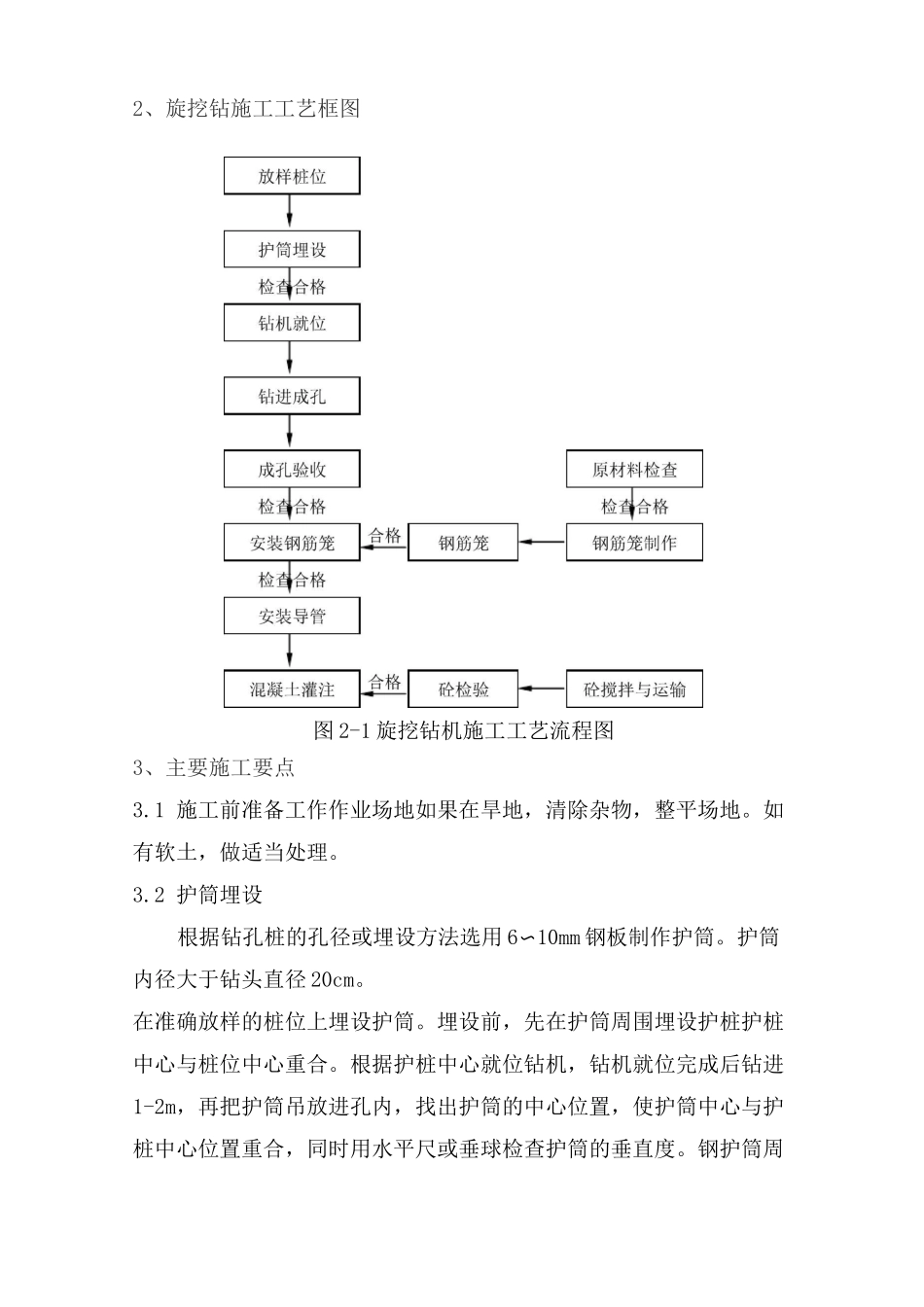

杭长客专 W 标义金特大桥桩基施工施工技术总结1、工程概况义金特大桥（中心里程：DK131+845.138），全长 19798.685m,位于浙江省金华市义乌市和金华市，桥位沿着既有沪昆线走行，桥址区位于河流一级阶地及高阶地，一级阶地地形平坦，开阔，高阶地地势略有起伏，植被发育。多辟为农田、旱地、居民地，水塘零星分布，沟渠纵横。本桥与多条既有及预留的规划道路相交，另外桥梁还上跨多条城乡道路，交通十分便利。义金特大桥 A50-7#桩，设计桩径 1.0m，设计桩长 19.5m，护筒顶标高 86.844m，设计桩顶标高 84.850m，设计桩底标高 65.350m，设计孔深 21.494m。A50-7#钻孔桩于 2011 年 7 月 14 日 23 时开始钻进，2011 年 7 月 15 日 2:50 钻进完成，实测孔深 21.7m，大于设计孔深21.494m，合格。A50-7#钻孔桩设计钢筋笼长度 20.377m，实测钢筋笼长度第一节 11.9m，第二节 8.7m，共长 20.6m（含单面搭接焊16cm），钢筋笼总长 20.44m，大于设计长度 20.377m，合格。2011 年7 月 15 日安装钢筋笼，焊缝长度 17〜19cm。钢筋笼安装完成后，安装导管，导管配置如下：1X4m+5X3m+1X1.5+1X0.5m=21m/8 节,导管悬空0.5m。现将其施工工艺及总结简述如下：2、旋挖钻施工工艺框图图 2-1 旋挖钻机施工工艺流程图3、主要施工要点3.1 施工前准备工作作业场地如果在旱地，清除杂物，整平场地。如有软土，做适当处理。3.2 护筒埋设根据钻孔桩的孔径或埋设方法选用 6〜10mm 钢板制作护筒。护筒内径大于钻头直径 20cm。在准确放样的桩位上埋设护筒。埋设前，先在护筒周围埋设护桩护桩中心与桩位中心重合。根据护桩中心就位钻机，钻机就位完成后钻进1-2m，再把护筒吊放进孔内，找出护筒的中心位置，使护筒中心与护桩中心位置重合，同时用水平尺或垂球检查护筒的垂直度。钢护筒周围均匀地回填粘土，分层夯实。护筒顶高出施工地面 50cm，为保证钻孔质量，防止塌孔，护筒埋置深度，最低不少于 1.5m。护筒顶面中心位置与设计桩位中心偏差不大于 5cm，倾斜度不大于 1%。3.3 钻机就位钻机就位时底座必须保持平稳，不得发生倾斜移位，定位误差不大于 20mm。钻机垂直度采用自身垂直检测装置控制，并辅以人工量测。孔位中心与设计桩位中心偏差不大于 2cm,倾斜度不大于 1%。3.4 施工钻进钻机开钻前，检查各种机具、设备是否状态良好，泥浆制备是否充足，以及水、电、管路的畅通情况，确保正常。开始钻进时，应控制进尺速度及钻压，...
