1#机组防雷接地装置安装施工技术措施001

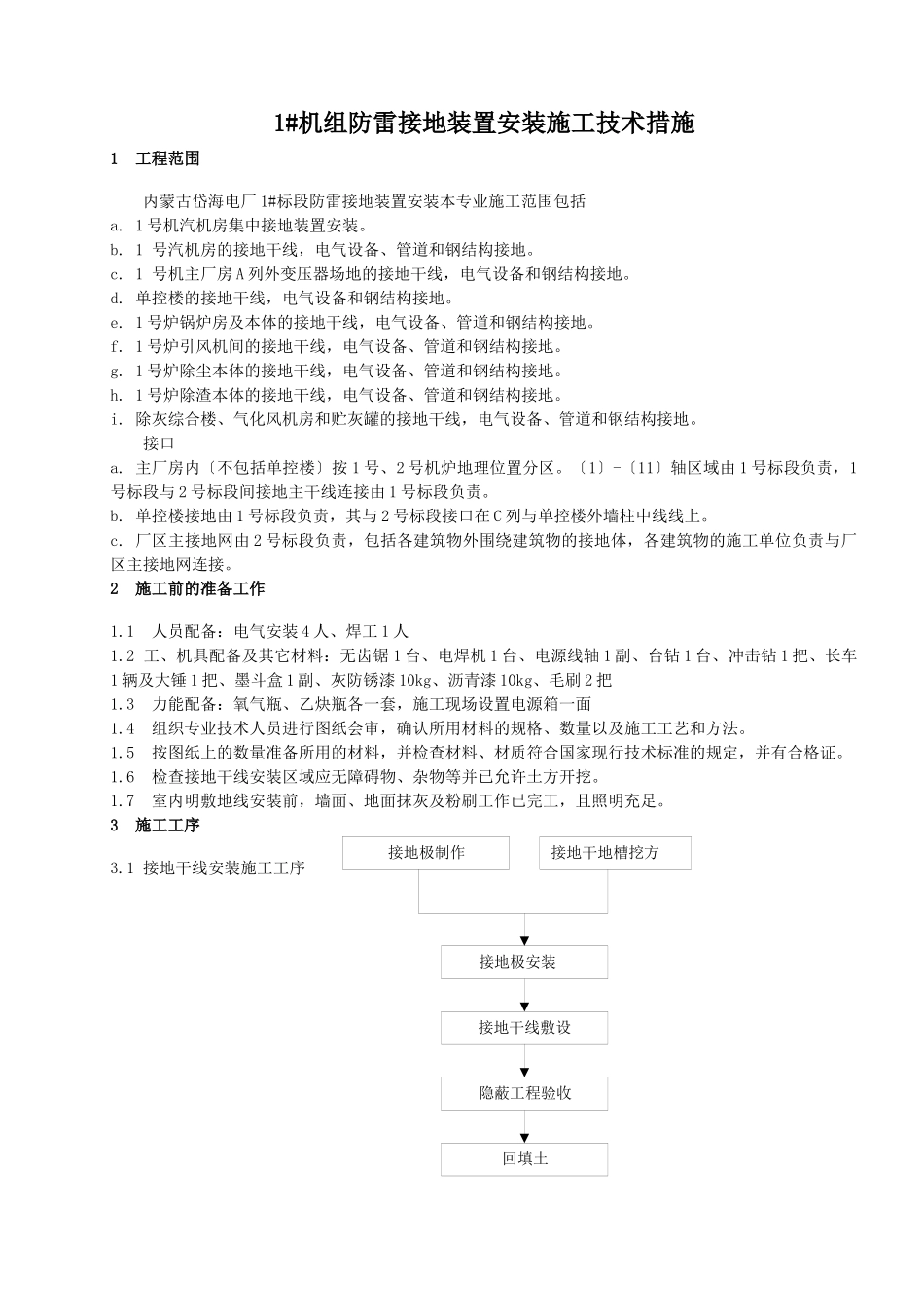

接地极制作接地干地槽挖方 隐蔽工程验收接地干线敷设 接地极安装 回填土1#机组防雷接地装置安装施工技术措施1工程范围内蒙古岱海电厂 1#标段防雷接地装置安装本专业施工范围包括a. 1 号机汽机房集中接地装置安装。b. 1 号汽机房的接地干线，电气设备、管道和钢结构接地。c. 1 号机主厂房 A 列外变压器场地的接地干线，电气设备和钢结构接地。d. 单控楼的接地干线，电气设备和钢结构接地。e. 1 号炉锅炉房及本体的接地干线，电气设备、管道和钢结构接地。f. 1 号炉引风机间的接地干线，电气设备、管道和钢结构接地。g. 1 号炉除尘本体的接地干线，电气设备、管道和钢结构接地。h. 1 号炉除渣本体的接地干线，电气设备、管道和钢结构接地。i. 除灰综合楼、气化风机房和贮灰罐的接地干线，电气设备、管道和钢结构接地。接口a. 主厂房内〔不包括单控楼〕按 1 号、2 号机炉地理位置分区。〔1〕-〔11〕轴区域由 1 号标段负责，1号标段与 2 号标段间接地主干线连接由 1 号标段负责。b. 单控楼接地由 1 号标段负责，其与 2 号标段接口在 C 列与单控楼外墙柱中线线上。c. 厂区主接地网由 2 号标段负责，包括各建筑物外围绕建筑物的接地体，各建筑物的施工单位负责与厂区主接地网连接。2施工前的准备工作1.1 人员配备：电气安装 4 人、焊工 1 人1.2 工、机具配备及其它材料：无齿锯 1 台、电焊机 1 台、电源线轴 1 副、台钻 1 台、冲击钻 1 把、长车1 辆及大锤 1 把、墨斗盒 1 副、灰防锈漆 10kg、沥青漆 10kg、毛刷 2 把1.3 力能配备：氧气瓶、乙炔瓶各一套，施工现场设置电源箱一面1.4 组织专业技术人员进行图纸会审，确认所用材料的规格、数量以及施工工艺和方法。1.5 按图纸上的数量准备所用的材料，并检查材料、材质符合国家现行技术标准的规定，并有合格证。1.6 检查接地干线安装区域应无障碍物、杂物等并已允许土方开挖。1.7 室内明敷地线安装前，墙面、地面抹灰及粉刷工作已完工，且照明充足。3施工工序3.1 接地干线安装施工工序设备、管道和钢结构接地 验收室内明敷地线安装接地母线调直画线钻孔3.2室内明敷地线，电气设备、管道和钢结构接地安装施工工序 4施工方法和内容 接地干线安装接地极制作及安装m 一根，斜口的切割长度为 120mm,扁钢抱箍采纳-60×6 的热镀锌扁钢，切割长度为 500mm，用割把加热弯制，焊接在加工好的钢管上，上边缘应距接地极顶部 100mm。...
