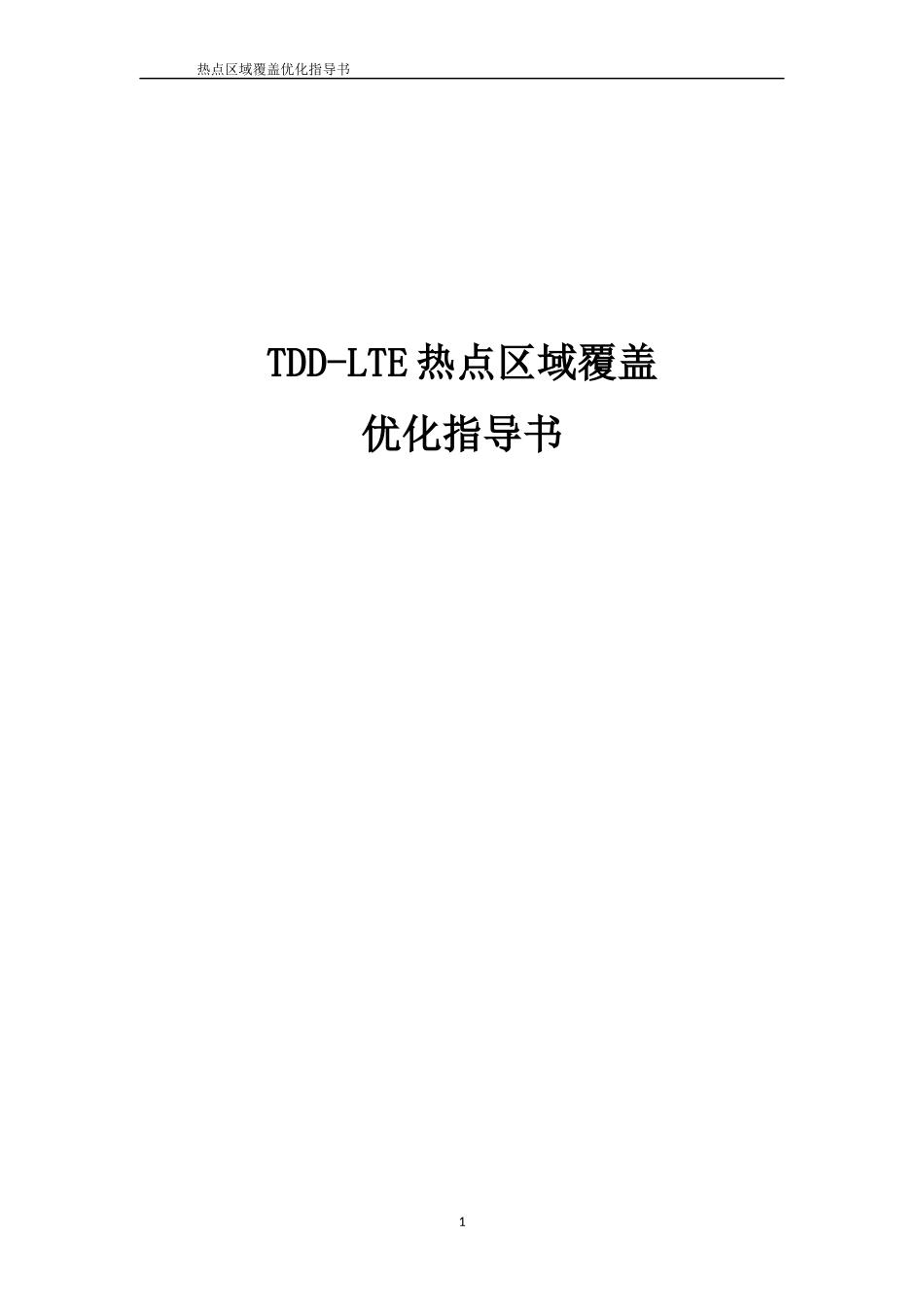

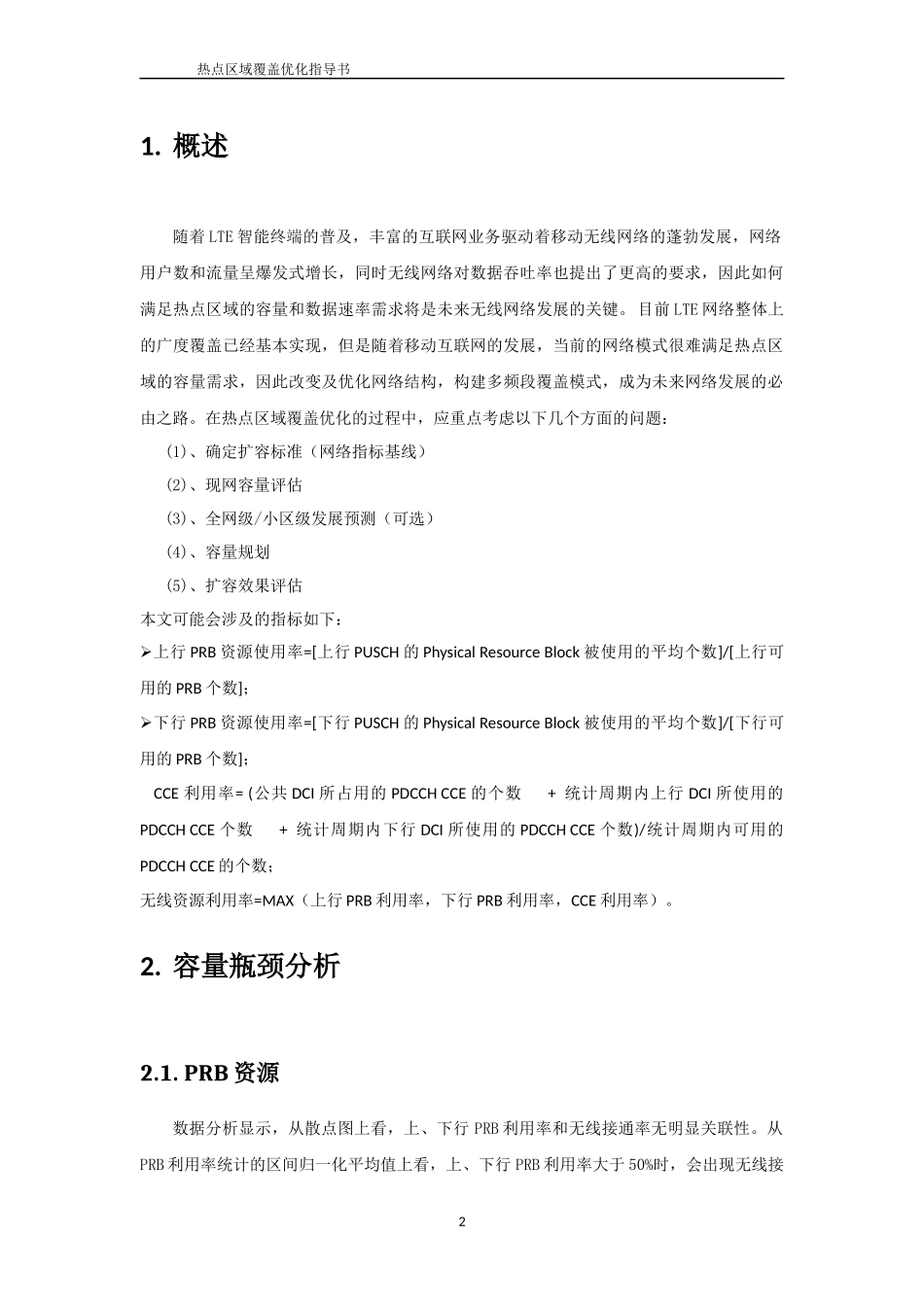

热点区域覆盖优化指导书TDD-LTE热点区域覆盖优化指导书1热点区域覆盖优化指导书1.概述随着LTE智能终端的普及，丰富的互联网业务驱动着移动无线网络的蓬勃发展，网络用户数和流量呈爆发式增长，同时无线网络对数据吞吐率也提出了更高的要求，因此如何满足热点区域的容量和数据速率需求将是未来无线网络发展的关键。目前LTE网络整体上的广度覆盖已经基本实现，但是随着移动互联网的发展，当前的网络模式很难满足热点区域的容量需求，因此改变及优化网络结构，构建多频段覆盖模式，成为未来网络发展的必由之路。在热点区域覆盖优化的过程中，应重点考虑以下几个方面的问题：(1)、确定扩容标准（网络指标基线）(2)、现网容量评估(3)、全网级/小区级发展预测（可选）(4)、容量规划(5)、扩容效果评估本文可能会涉及的指标如下：上行PRB资源使用率=[上行PUSCH的PhysicalResourceBlock被使用的平均个数]/[上行可用的PRB个数]；下行PRB资源使用率=[下行PUSCH的PhysicalResourceBlock被使用的平均个数]/[下行可用的PRB个数]；CCE利用率=(公共DCI所占用的PDCCHCCE的个数+统计周期内上行DCI所使用的PDCCHCCE个数+统计周期内下行DCI所使用的PDCCHCCE个数)/统计周期内可用的PDCCHCCE的个数；无线资源利用率=MAX（上行PRB利用率，下行PRB利用率，CCE利用率）。2.容量瓶颈分析2.1.PRB资源数据分析显示，从散点图上看，上、下行PRB利用率和无线接通率无明显关联性。从PRB利用率统计的区间归一化平均值上看，上、下行PRB利用率大于50%时，会出现无线接2热点区域覆盖优化指导书通率低于95%的情况。从上图可以看出，当PRB利用率超过70%时，接通率和用户体验明显较差。PRB利用率高可能有以下原因：空口重传率高导致PRB被浪费，可通过优化重载网络性能优化开关优化RACH的拥塞情况，但是会使掉线率增加。MODENODEBALGOSWITCH:HighLoadNetOptSwitch=SPECSIGRETRANSOPTSWITCH-1&FlowCtrlTriBackoffSwitch-0;编码效率低导致，一般认为MCS<10编码效率低，提升CQI的方式：MODCQIADAPTIVECFG:CqiPeriodAdaptive=ON;容量拥塞导致，需扩容。2.2.PDCCH信道分析协议规定，CCE资源可分为4中不同的聚合度，分别是1CCE，2CCEs，4CCEs或者8CCEs，即称为CCE聚合等级(CCEAggregationLevel)。一般CCE聚合度越大，解调性能也3热点区域覆盖优化指导书越好；对小区边缘的UE应该使用CCE聚合等级较大的PDCCH格式，以资源换取解调性能。根据全网数据分析显示，从散点图和区间归一化平均值上看，CCE利用率和无线接通率无明显关联性。在郁可唯演唱会中，玉州区银海宾馆-HLH-2小区用户数超过600时，接通率开始恶化，现场用户反馈感知很差，图片都发不出去，指标如下图所示：一般情况下，SINR越差CCE聚合级别越高，基站会根据DTX比率和CQI进行调整CCE聚合级别。在问题出现时间段内，下行CQI恶化较小，但是DTX比例和误码率大幅升高，导致功率抬升，CCE聚合级别增高。4热点区域覆盖优化指导书玉州区银海宾馆-HLH-2小区CCE聚合级别和干扰水平同时由于抬升CCE聚合级别和功率，CCE功率在重载场景下使用率达到70%以上就会对KPI产生影响。从下图可以看出，在问题时间点CCE使用率达到接近100%。导致上下行CCE分配失败的次数突增，调度次数减少，上行信令不能得到及时调度，接入指标恶化：玉州区银海宾馆-HLH-2小区等效CCE使用率从上面的分析可以看到，在问题时间点，2小区的CCE资源占用率接近100%，导致空口PRB无法及时获得调度。从指标来看，上下行PRB占用率都有明显抬升，虽然还未达到100%，但是由于CCE资源使用已经接近100%，导致PRB资源无法得到及时调度，同时，由于上下行数据无法得到及时调度，对于FTP业务数据发送时延增大，缓冲区占满，导致数据不能及时发送。5热点区域覆盖优化指导书玉州区银海宾馆-HLH-2小区上下行PRB占用率因此，如果连续几天的忙时最大CCE利用率超过门限（推荐为70%）时，则认为达到优化条件。当CCE利用率较高的时候，判断PDCCH是否拥塞还可以参考“小区分配的小区上行分配CCE失败次数”，“小区下行分配CCE失败次数”“CCE受限时下行PRB剩余比例”，“CCE受限时上行PRB剩余比例”。CCE利用率较高，CC...
