华为交换机VRRP配置VIP免费

华为交换机VRRP配置_第1页
1/8页
华为交换机VRRP配置_第2页
2/8页
华为交换机VRRP配置_第3页
3/8页
在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权
/8
文本预览下载提示常见问题

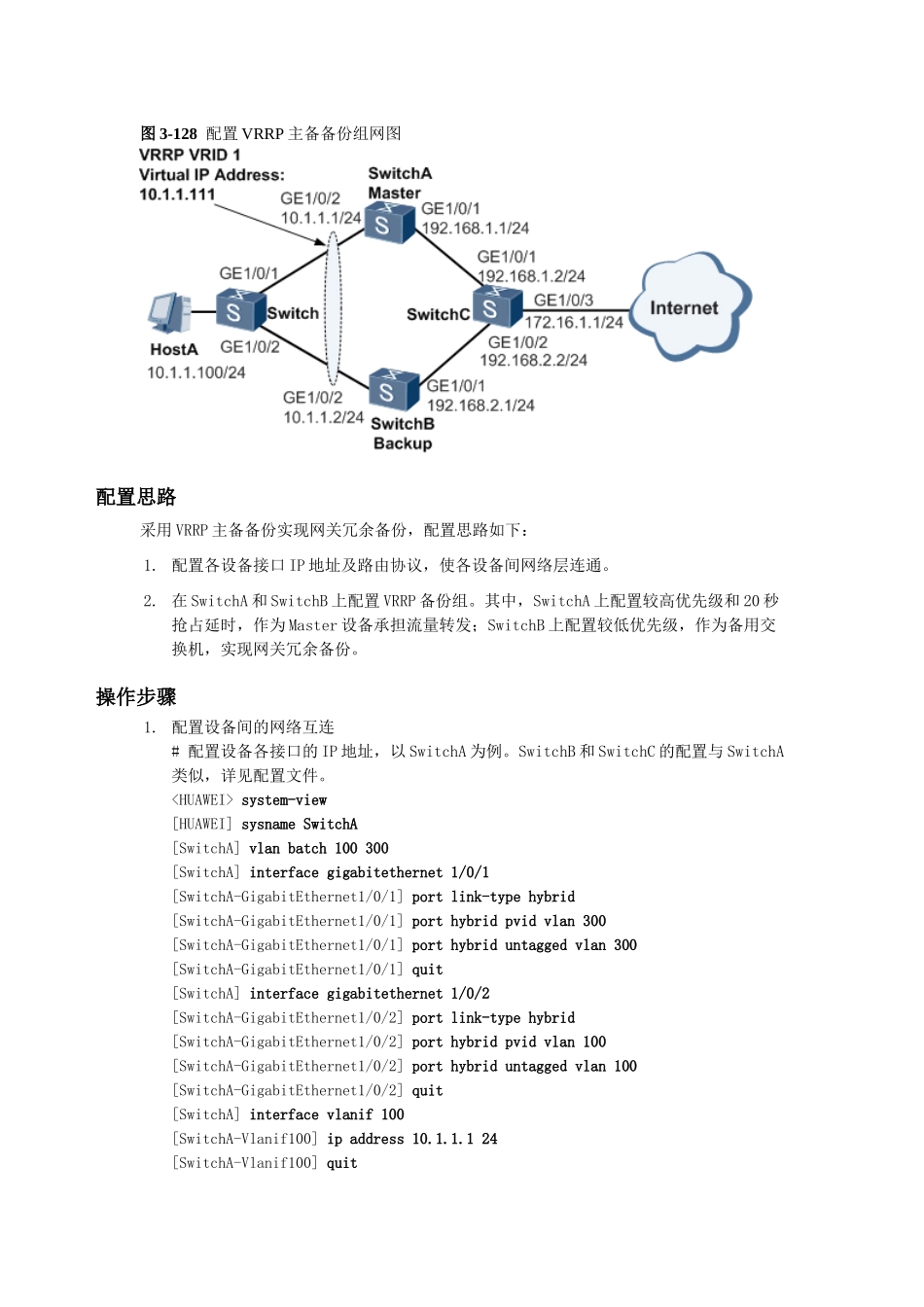

图3-128配置VRRP主备备份组网图配置思路采用VRRP主备备份实现网关冗余备份，配置思路如下：1.配置各设备接口IP地址及路由协议，使各设备间网络层连通。2.在SwitchA和SwitchB上配置VRRP备份组。其中，SwitchA上配置较高优先级和20秒抢占延时，作为Master设备承担流量转发；SwitchB上配置较低优先级，作为备用交换机，实现网关冗余备份。操作步骤1.配置设备间的网络互连#配置设备各接口的IP地址，以SwitchA为例。SwitchB和SwitchC的配置与SwitchA类似，详见配置文件。system-view[HUAWEI]sysnameSwitchA[SwitchA]vlanbatch100300[SwitchA]interfacegigabitethernet1/0/1[SwitchA-GigabitEthernet1/0/1]portlink-typehybrid[SwitchA-GigabitEthernet1/0/1]porthybridpvidvlan300[SwitchA-GigabitEthernet1/0/1]porthybriduntaggedvlan300[SwitchA-GigabitEthernet1/0/1]quit[SwitchA]interfacegigabitethernet1/0/2[SwitchA-GigabitEthernet1/0/2]portlink-typehybrid[SwitchA-GigabitEthernet1/0/2]porthybridpvidvlan100[SwitchA-GigabitEthernet1/0/2]porthybriduntaggedvlan100[SwitchA-GigabitEthernet1/0/2]quit[SwitchA]interfacevlanif100[SwitchA-Vlanif100]ipaddress10.1.1.124[SwitchA-Vlanif100]quit[SwitchA]interfacevlanif300[SwitchA-Vlanif300]ipaddress192.168.1.124[SwitchA-Vlanif300]quit#配置Switch的二层转发功能。system-view[HUAWEI]sysnameSwitch[Switch]vlan100[Switch-vlan100]quit[Switch]interfacegigabitethernet1/0/1[Switch-GigabitEthernet1/0/1]portlink-typehybrid[Switch-GigabitEthernet1/0/1]porthybridpvidvlan100[Switch-GigabitEthernet1/0/1]porthybriduntaggedvlan100[Switch-GigabitEthernet1/0/1]quit[Switch]interfacegigabitethernet1/0/2[Switch-GigabitEthernet1/0/2]portlink-typehybrid[Switch-GigabitEthernet1/0/2]porthybridpvidvlan100[Switch-GigabitEthernet1/0/2]porthybriduntaggedvlan100[Switch-GigabitEthernet1/0/2]quit#配置SwitchA、SwitchB和SwitchC间采用OSPF协议进行互连。以SwitchA为例，SwitchB和SwitchC的配置与SwitchA类似，详见配置文件。[SwitchA]ospf1[SwitchA-ospf-1]area0[SwitchA-ospf-1-area-0.0.0.0]network10.1.1.00.0.0.255[SwitchA-ospf-1-area-0.0.0.0]network192.168.1.00.0.0.255[SwitchA-ospf-1-area-0.0.0.0]quit[SwitchA-ospf-1]quit2.配置VRRP备份组#在SwitchA上创建VRRP备份组1，配置SwitchA在该备份组中的优先级为120，并配置抢占时间为20秒。[SwitchA]interfacevlanif100[SwitchA-Vlanif100]vrrpvrid1virtual-ip10.1.1.111[SwitchA-Vlanif100]vrrpvrid1priority120//设备在VRRP备份组中的优先级缺省为100，修改Master设备的优先级大于Backup设备[SwitchA-Vlanif100]vrrpvrid1preempt-modetimerdelay20//设备在VRRP备份组中缺省采用立即抢占方式。修改Master设备的延迟抢占时间，以避免在网络环境不稳定时，由于双方频繁抢占而导致流量中断的问题[SwitchA-Vlanif100]quit#在SwitchB上创建VRRP备份组1，其在该备份组中的优先级采用缺省值100（不需要配置）。[SwitchB]interfacevlanif100[SwitchB-Vlanif100]vrrpvrid1virtual-ip10.1.1.111[SwitchB-Vlanif100]quit3.验证配置结果#完成上述配置以后，在SwitchA和SwitchB上分别执行displayvrrp命令，可以看到SwitchA在备份组中的状态为Master，SwitchB在备份组中的状态为Backup。[SwitchA]displayvrrpVlanif100|VirtualRouter1State:MasterVirtualIP:10.1.1.111MasterIP:10.1.1.1PriorityRun:120PriorityConfig:120MasterPriority:120Preempt:YESDelayTime:20sTimerRun:1sTimerConfig:1sAuthtype:NONEVirtualMAC:0000-5e00-0101CheckTTL:YESConfigtype:normal-vrrpBackup-forward:disabledCreatetime:2012-01-1220:15:46Lastchangetime:2012-01-1220:15:46[SwitchB]displayvrrpVlanif100|VirtualRouter1State:BackupVirtualIP:10.1.1.111MasterIP:10.1.1.1PriorityRun:100PriorityConfig:100MasterPriority:120Preempt:YE...
