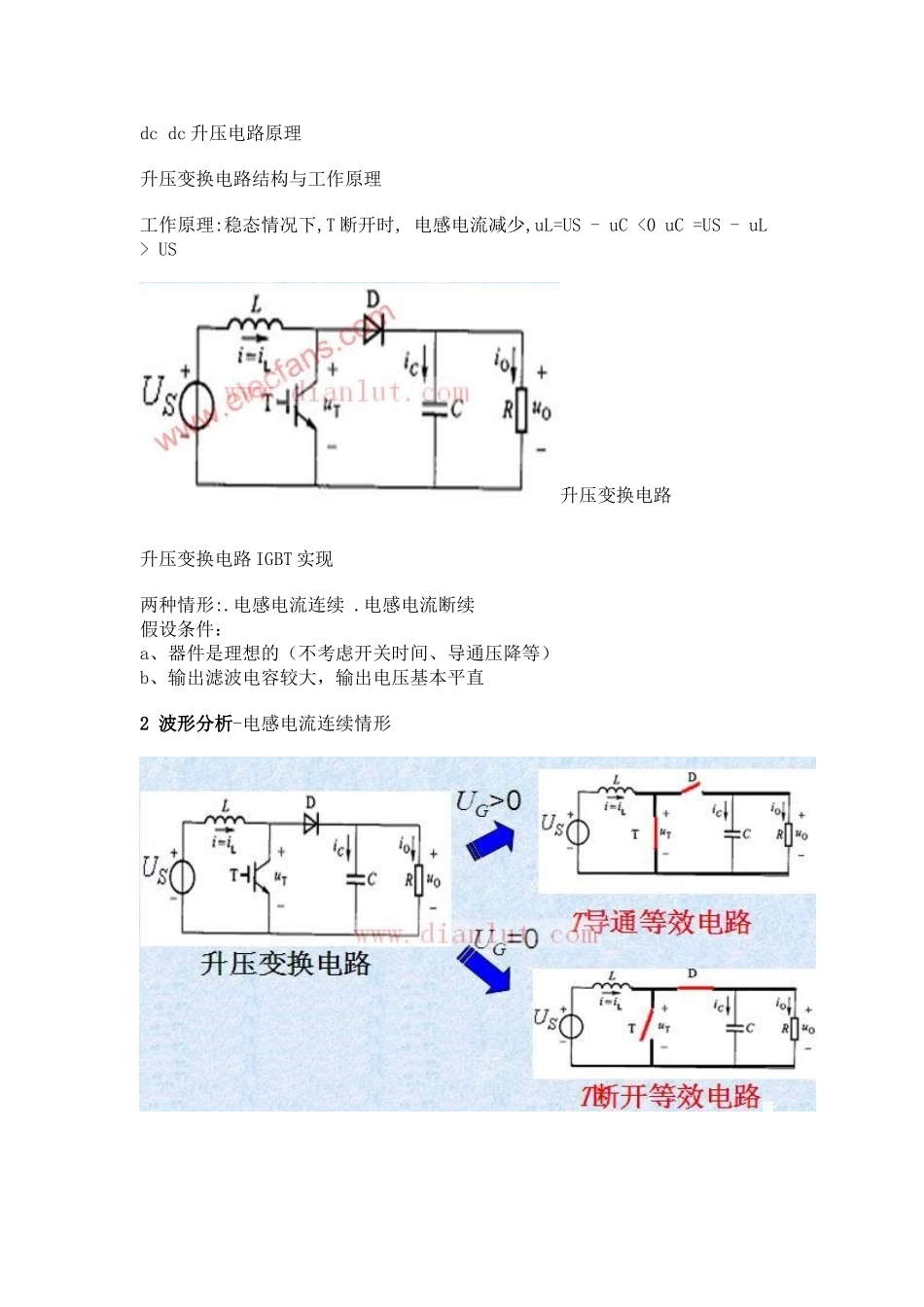

升压电路原理_第1页
1/8

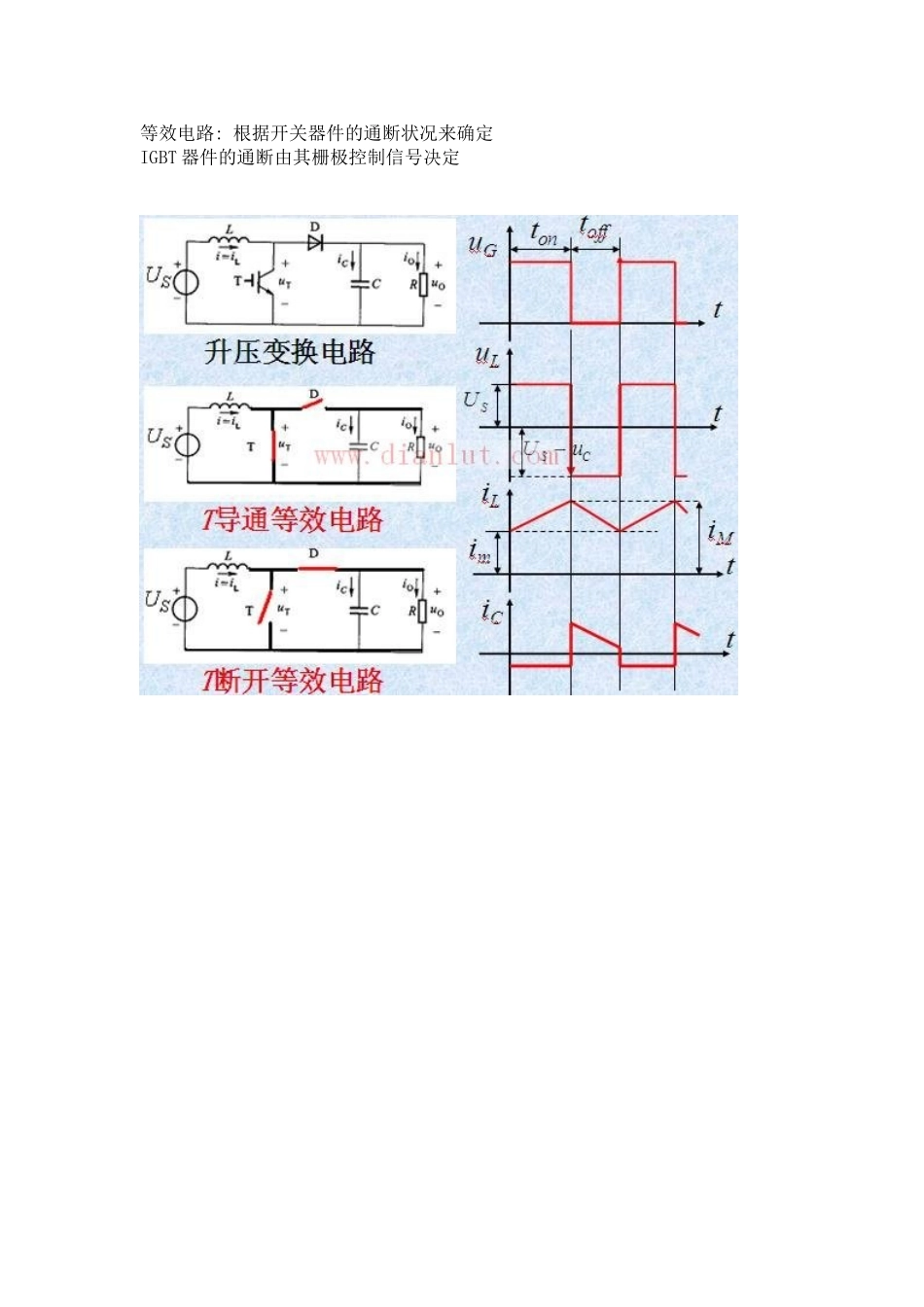

升压电路原理_第2页
2/8

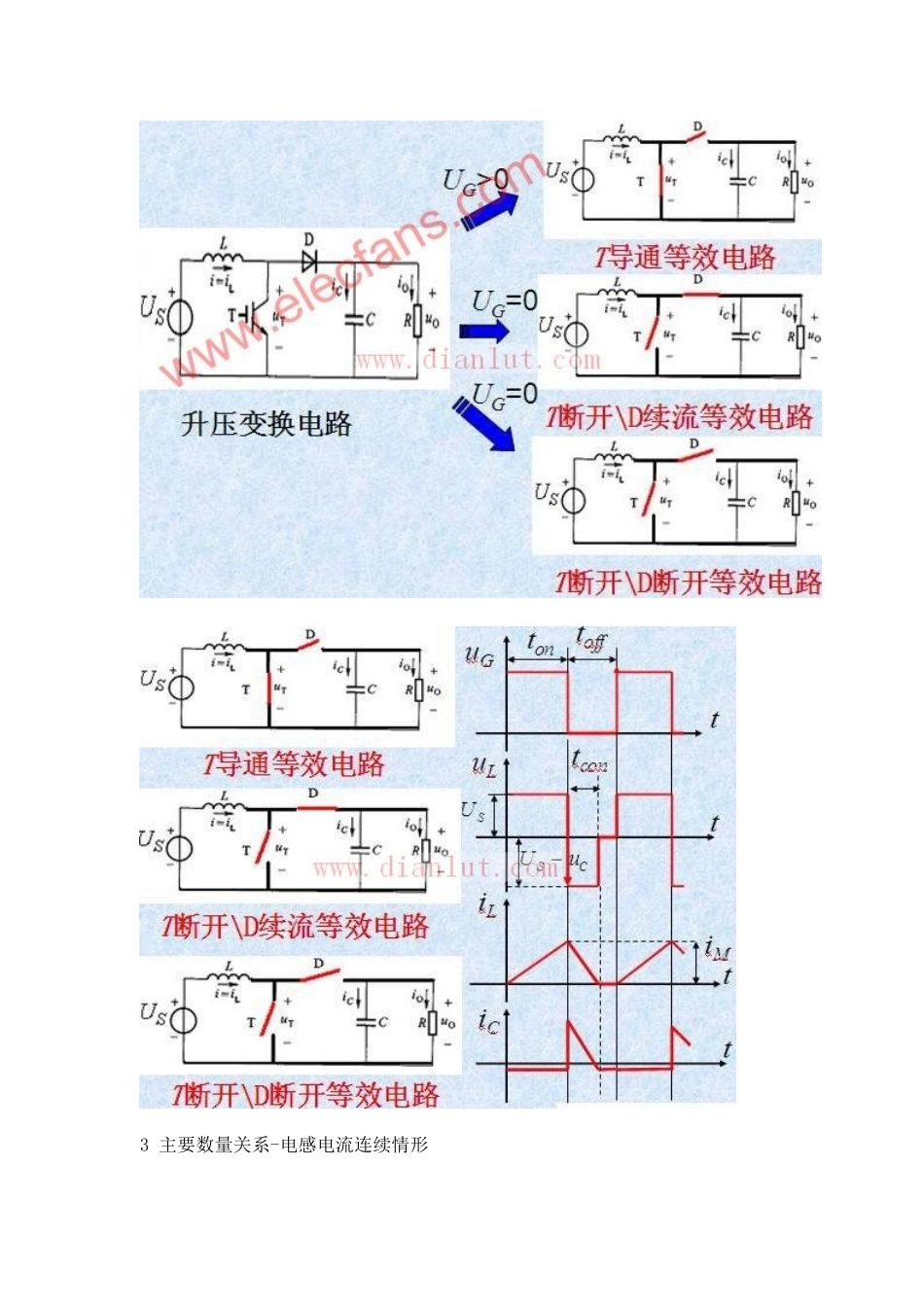

升压电路原理_第3页
3/8
dcdc升压电路原理升压变换电路结构与工作原理工作原理:稳态情况下,T断开时,电感电流减少,uL=US-uC<0uC=US-uL>US升压变换电路升压变换电路IGBT实现两种情形:.电感电流连续.电感电流断续假设条件:a、器件是理想的(不考虑开关时间、导通压降等)b、输出滤波电容较大,输出电压基本平直2波形分析-电感电流连续情形等效电路:根据开关器件的通断状况来确定IGBT器件的通断由其栅极控制信号决定3主要数量关系-电感电流连续情形(5)电感电流临界连续条件升压变换电路小结优点:1、电路简单2、电源侧电流波动小缺点:1、负载侧电流波动大2、只能升压、不能降压
