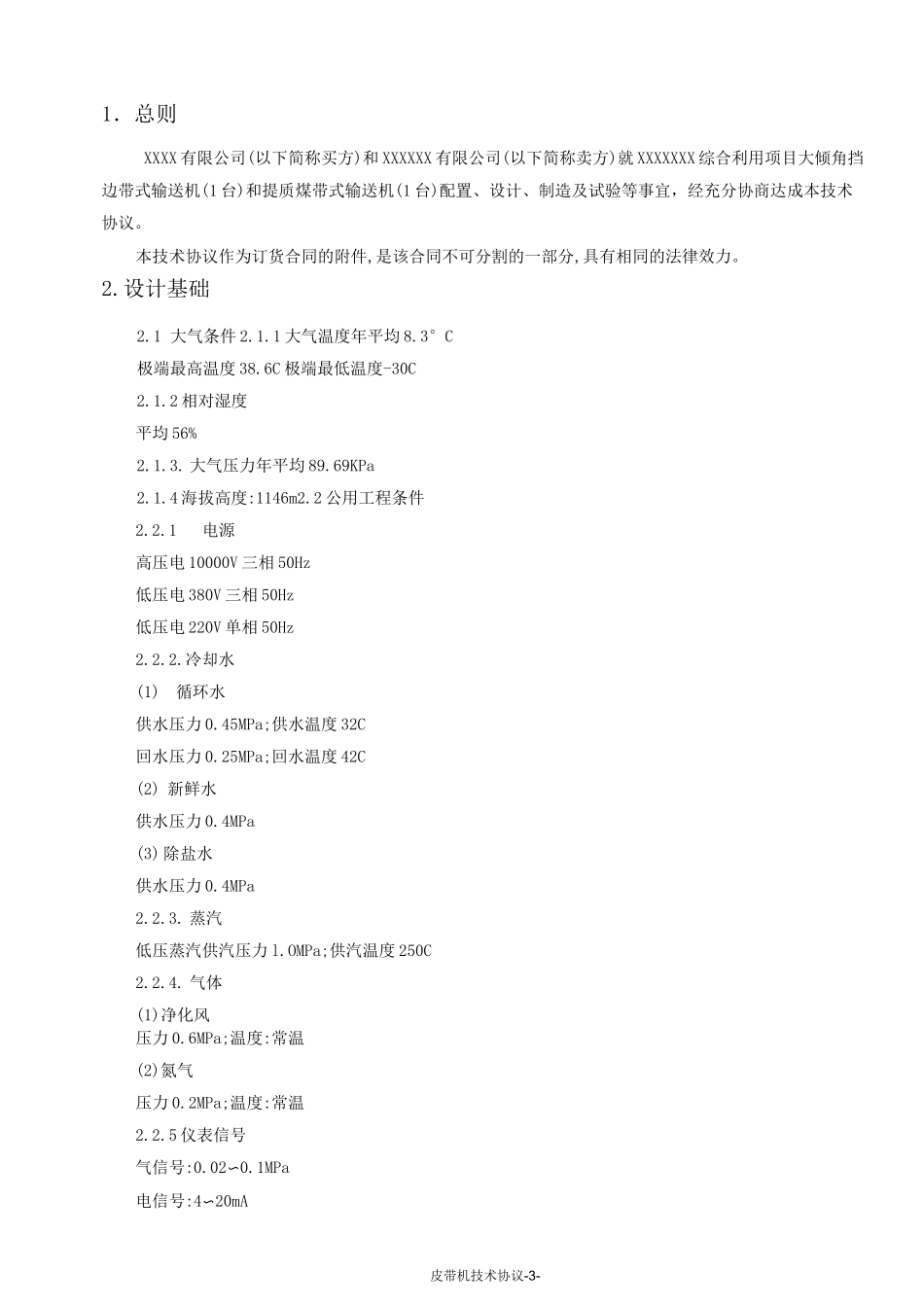

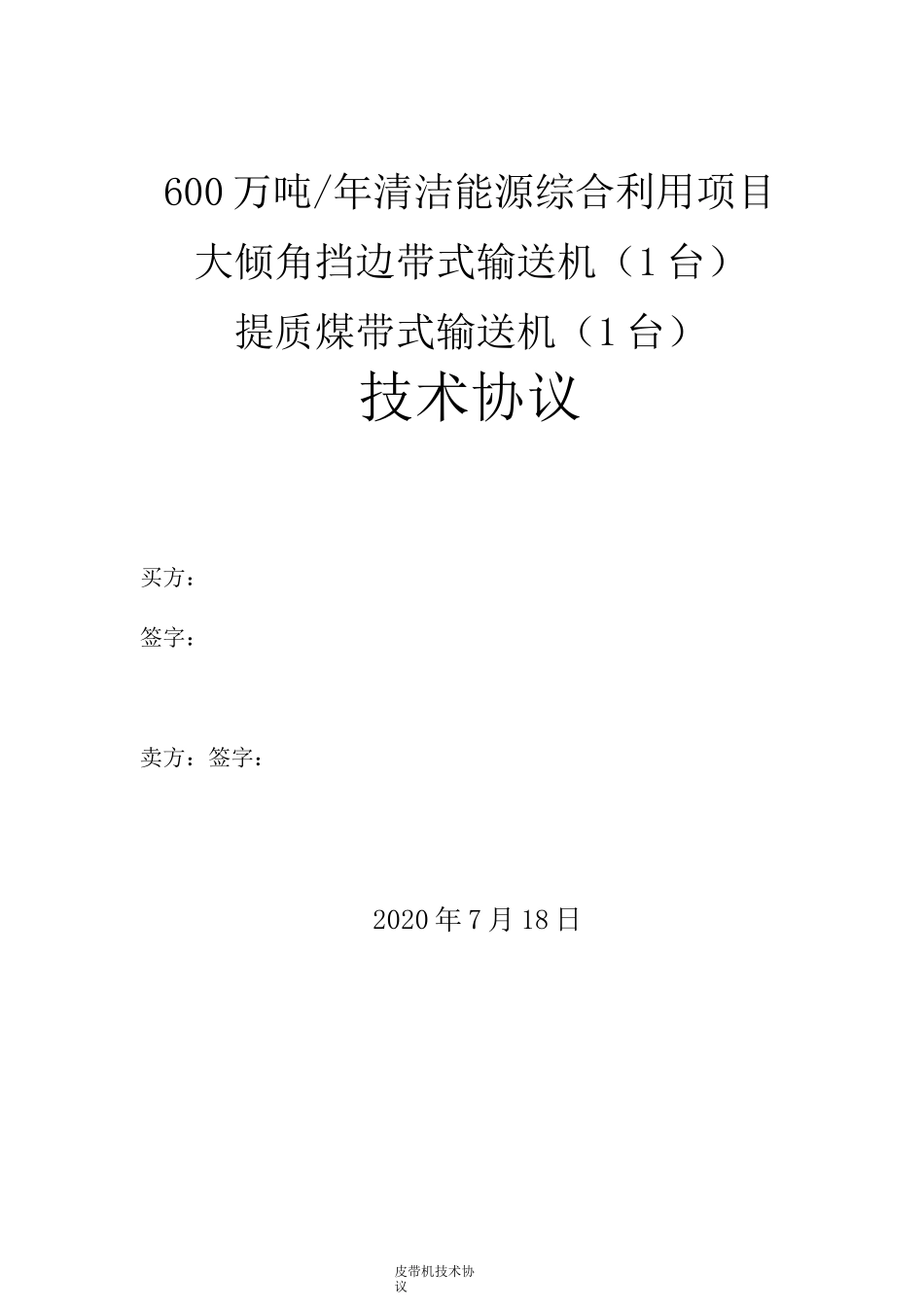

皮带机技术协议600 万吨/年清洁能源综合利用项目大倾角挡边带式输送机（1 台）提质煤带式输送机（1 台）技术协议买方：签字：卖方：签字：2020 年 7 月 18 日皮带机技术协议-2-1.总则2.设计基础3．执行标准4．技术参数5．技术要求6．供货范围：（每台套）7.性能保证、试验及监造8.设备包装运输和标志9．设备验收及储存10.质量保证与服务11．资料图纸交付12．其它附件：数据表条件图皮带机技术协议-3-1．总则XXXX 有限公司(以下简称买方)和 XXXXXX 有限公司(以下简称卖方)就 XXXXXXX 综合利用项目大倾角挡边带式输送机(1 台)和提质煤带式输送机(1 台)配置、设计、制造及试验等事宜，经充分协商达成本技术协议。本技术协议作为订货合同的附件,是该合同不可分割的一部分,具有相同的法律效力。2.设计基础2.1 大气条件 2.1.1 大气温度年平均 8.3°C极端最高温度 38.6C 极端最低温度-30C2.1.2 相对湿度平均 56%2.1.3. 大气压力年平均 89.69KPa2.1.4 海拔高度:1146m2.2 公用工程条件2.2.1电源高压电 10000V 三相 50Hz低压电 380V 三相 50Hz低压电 220V 单相 50Hz2.2.2.冷却水(1)循环水供水压力 0.45MPa;供水温度 32C回水压力 0.25MPa;回水温度 42C(2) 新鲜水供水压力 0.4MPa(3) 除盐水供水压力 0.4MPa2.2.3. 蒸汽低压蒸汽供汽压力 l.OMPa;供汽温度 250C2.2.4. 气体(1)净化风压力 0.6MPa;温度:常温(2)氮气压力 0.2MPa;温度:常温2.2.5 仪表信号气信号:0.02〜0.1MPa电信号:4〜20mA皮带机技术协议-4-2.2.6防爆、防护要求：见附后数据表3．执行标准带式输送机的设计、制造、包装、运输、储存、验收遵照下列标准及其它有关中国国家标准和规范最新版：GB10595带式输送机技术条件ISO4048-1979连续式机械输送设备，具有承载托辊的带式输送机，运行功率及张力计算GB987带式输送机基本参数与尺寸GB985气焊、手工电弧焊机气体保护焊焊缝坡口的基本型式与尺寸GB986埋弧焊焊缝坡口的基本型式与尺寸GBGB1184形状及位置公差GB3323钢溶化焊对接接头射线照相和质量分级GB3767噪声源声功率级的测定GB4323弹性套柱销联轴器GB5014弹性柱销联轴器GB5015弹性柱销齿式联轴器GB5272梅花形弹性联轴器GB/T5837液力耦合器型式及基本参数GB5677铸钢件射线照相机底片等级分类方法GB6333电缆液压块式制动器GB6402钢锻材超声纵探伤方法GB7984普通用途织物芯输送带GB10822一般用途难燃输送带ZBJ19009圆柱齿轮减速机通用技术条件JB2647带...
