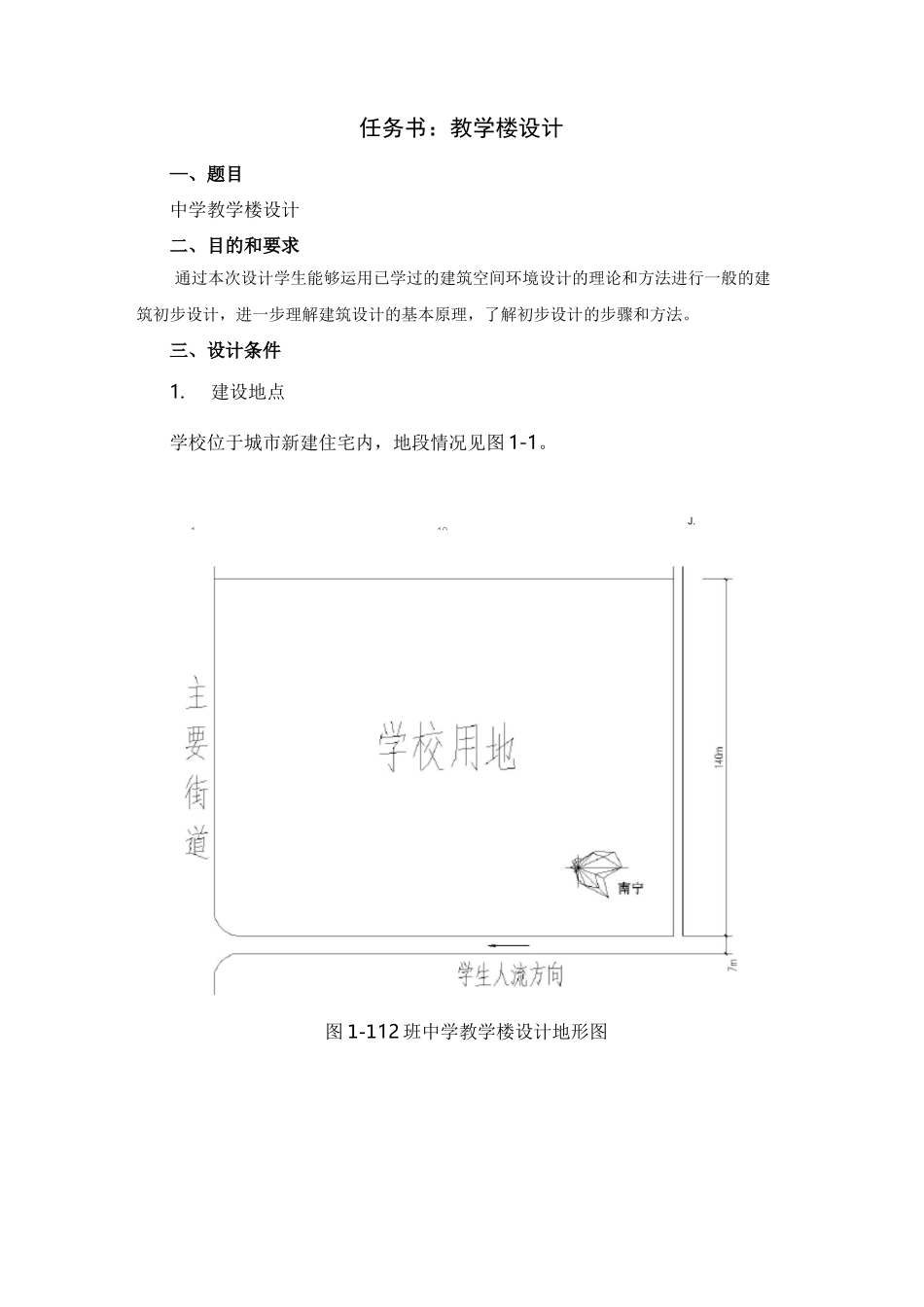

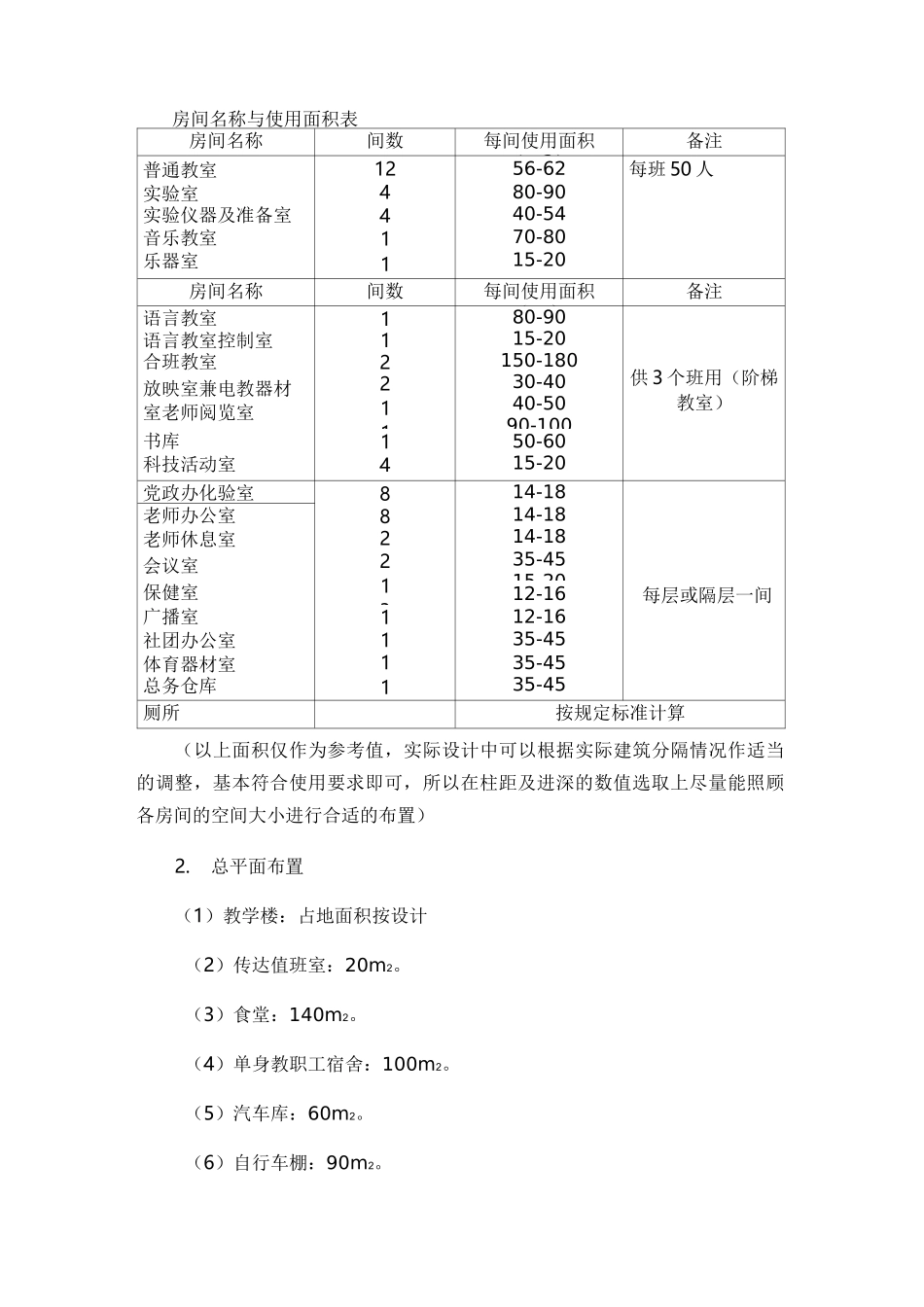

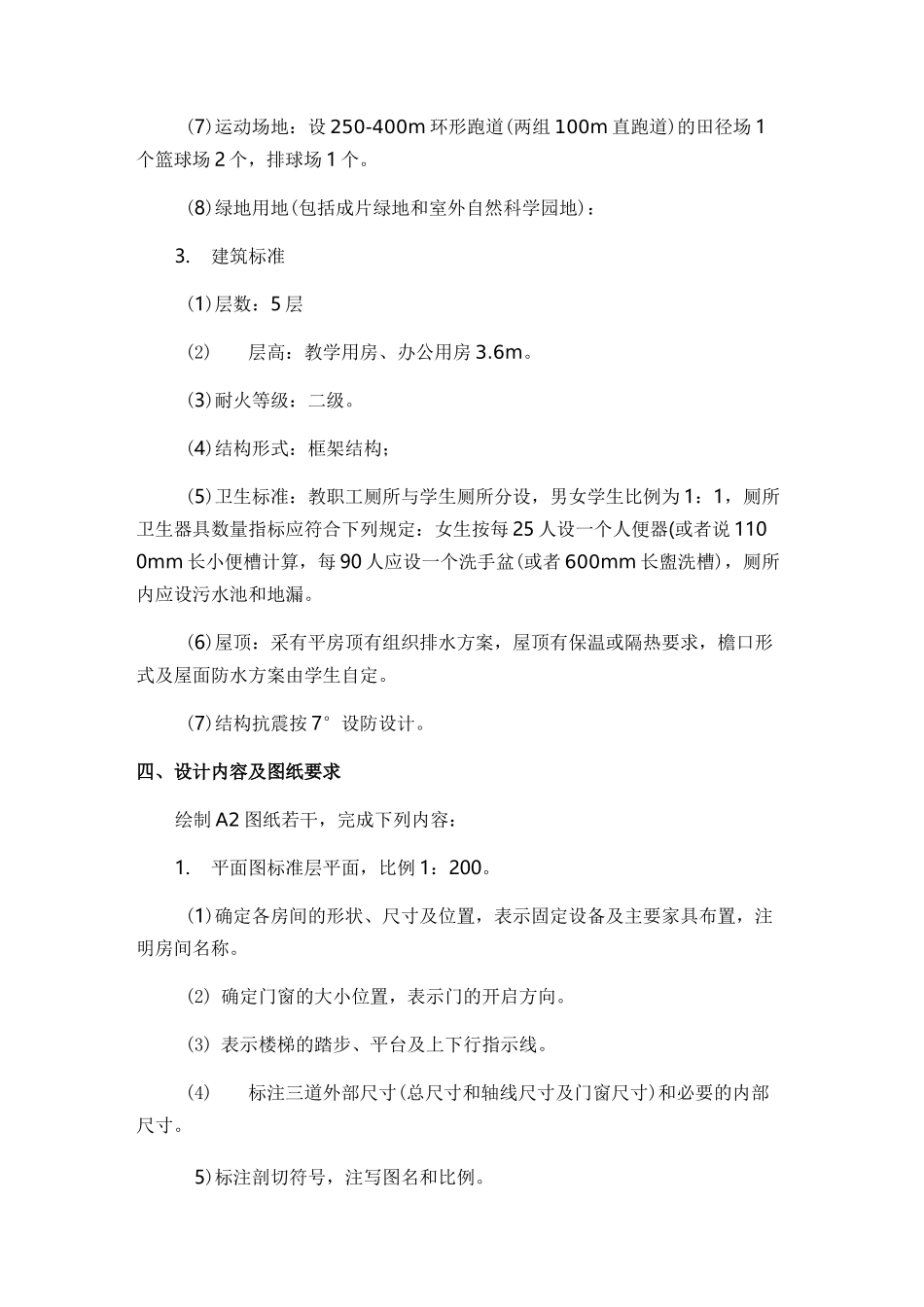

J.加110图 1-112 班中学教学楼设计地形图任务书:教学楼设计—、题目中学教学楼设计二、目的和要求通过本次设计学生能够运用已学过的建筑空间环境设计的理论和方法进行一般的建筑初步设计,进一步理解建筑设计的基本原理,了解初步设计的步骤和方法。三、设计条件1.建设地点学校位于城市新建住宅内,地段情况见图 1-1。房间名称与使用面积表房间名称间数每间使用面积(m2)备注普通教室1256-62每班 50 人实验室480-90实验仪器及准备室440-54音乐教室170-80乐器室115-20房间名称间数每间使用面积(m2)备注语言教室180-90语言教室控制室115-20合班教室2150-180供 3 个班用(阶梯教室)放映室兼电教器材室老师阅览室21130-4040-5090-100书库150-60科技活动室415-20党政办化验室814-18老师办公室814-18老师休息室214-18会议室21335-4515-20每层或隔层一间保健室12-16广播室112-16社团办公室135-45体育器材室135-45总务仓库135-45厕所按规定标准计算(以上面积仅作为参考值,实际设计中可以根据实际建筑分隔情况作适当的调整,基本符合使用要求即可,所以在柱距及进深的数值选取上尽量能照顾各房间的空间大小进行合适的布置)2.总平面布置(1)教学楼:占地面积按设计(2)传达值班室:20m2。(3)食堂:140m2。(4)单身教职工宿舍:100m2。(5)汽车库:60m2。(6)自行车棚:90m2。(7)运动场地:设 250-400m 环形跑道(两组 100m 直跑道)的田径场 1个篮球场 2 个,排球场 1 个。(8)绿地用地(包括成片绿地和室外自然科学园地):3.建筑标准(1)层数:5 层(2)层高:教学用房、办公用房 3.6m。(3)耐火等级:二级。(4)结构形式:框架结构;(5)卫生标准:教职工厕所与学生厕所分设,男女学生比例为 1:1,厕所卫生器具数量指标应符合下列规定:女生按每 25 人设一个人便器(或者说 1100mm 长小便槽计算,每 90 人应设一个洗手盆(或者 600mm 长盥洗槽),厕所内应设污水池和地漏。(6)屋顶:采有平房顶有组织排水方案,屋顶有保温或隔热要求,檐口形式及屋面防水方案由学生自定。(7)结构抗震按 7°设防设计。四、设计内容及图纸要求绘制 A2 图纸若干,完成下列内容:1.平面图标准层平面,比例 1:200。(1)确定各房间的形状、尺寸及位置,表示固定设备及主要家具布置,注明房间名称。(2) 确定门窗的大小位置,表示门的开启方向。(3) 表示楼梯的踏步、平台及上下行指示线。(4)标注三道外部尺寸(总尺寸和轴线尺寸及门窗尺寸)和必...
