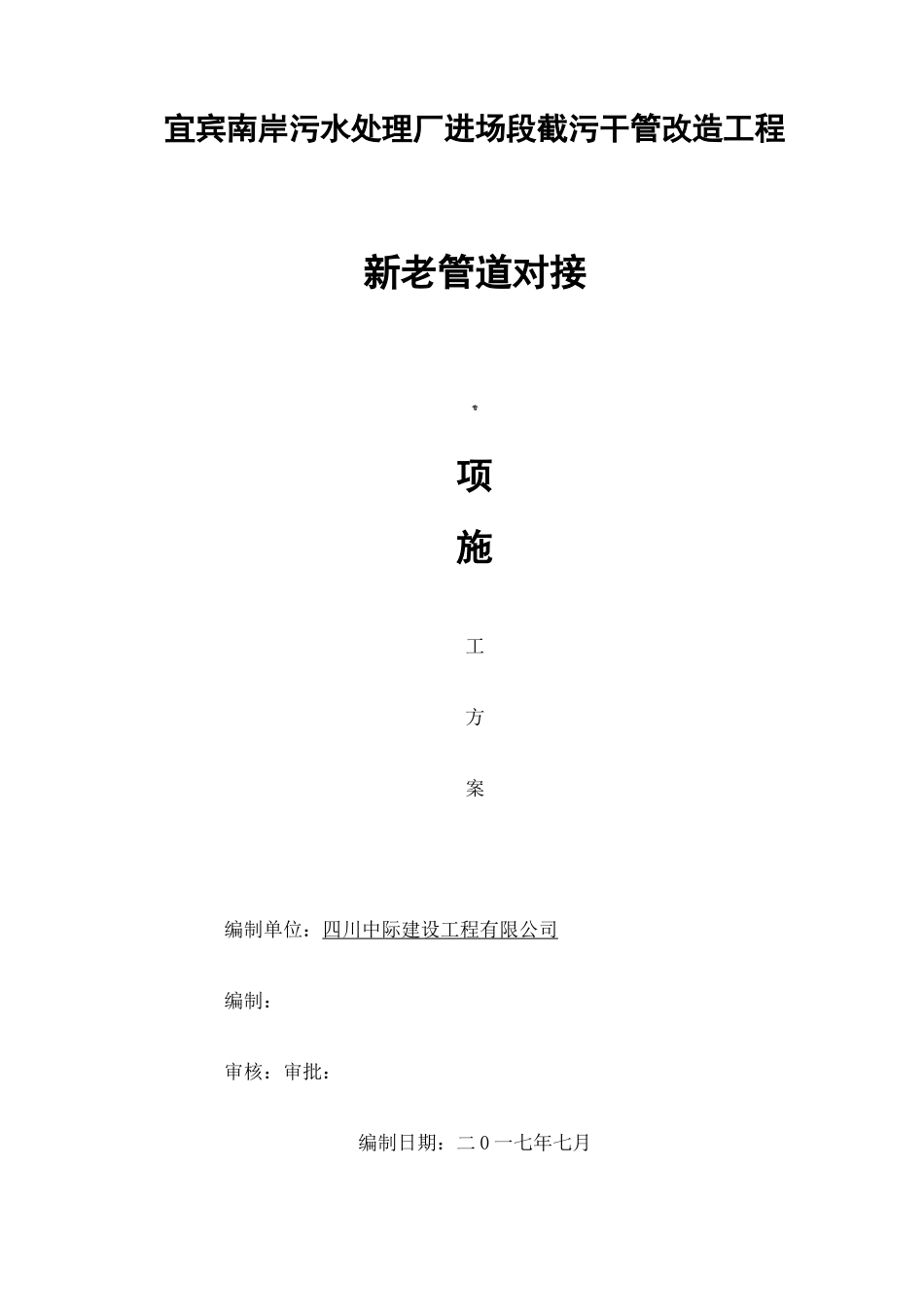

宜宾南岸污水处理厂进场段截污干管改造工程新老管道对接专项施工方案编制单位：四川中际建设工程有限公司编制：审核：审批：编制日期：二 0 一七年七月一、工程概况本污水管网改造工程位于宜宾市南岸污水处理厂进场段，为永久性排水工程，本段改造工程设计总长度为 292m，进水口毗邻滨江环线，从原市政排污管网接入，出水口接污水厂原汇流井。进水口段管道埋深约米，W1-W2 新建管道底标高低于原管道底标高，W1-W2 前段管道走向几乎与原管道平行，但与后段与原管道有平面交叉，施工时须采取有效截水措施，并将原管道拆除。出水口端管道埋深约米，新建管道出水端与原管道对接。由于原排污管道现属于正常使用状态，水流量较大，几乎为满管流水，新老管道对接施工过程中必须保证污水的正常排放，对接施工难度较大，需采取相应的施工措施，故制定本专项施工方案。工程项目基本情况序号项目工千孕名禾称内容宜宾南岸污水厂进场段截污干管改造告工程1丄彳圧叮|仪、建设地点且尹丿干*刁力\丿 XZL>^J-EXi\S 丄彳空宜宾市翠屏区南岸2乂匸 tx 丄 Li人、、且>\1|J 平丿丿 1U-XITJ)\宜宾市洁源水务集才有限公司3以|2L/、1N7H 丿 JnrKZA1'J中国市政工程西南设计研究总院有限公司4Mtv1T1 仏监于甲单彳位丁円 1\4 土 tKv\涉 I 丿匕丿匕、IvLnrKZ-X1'J四川省城市建设监于甲有限公司5111L 七 LT\1L工程规模F-M/11H*7 飒 1|JXILMtlLLL*^nrl>vZ-X1'J管网总长米6工程规模施工工期管网总长丿米30 天7质量要求合格及以上二、编制依据1、中国市政工程西南设计研究总院有限公司设计的《宜宾南岸污水处理厂进厂段截污干管改造工程》施工设计图纸；2、《学院街至汇流井截污干管》工程竣工图；3、《宜宾南岸污水厂进场段截污干管改造工程》施工合同；4、《宜宾南岸污水厂进场段截污干管改造工程》现场施工环境；5、《宜宾南岸污水厂进场段截污干管改造工程》项目沿线资源、地形地貌、临近建筑物及其它实际情况调查；6、《给水排水管道工程施工及验收规范》及国家、建设部颁发的其它现行技术规范、规程、工程质量检验评定标准；7、我单位长期从事道排工程施工所积累的施工经验和现有施工设备、管理水平和本公司的综合实力；8、四川中际建设工程有限公司的质量体系文件《质量手册》《程序文件》三、施工准备1、现场准备⑴ 工前邀请相关上级人员进行现场测量交底。。⑵ 核实施工范围内对施工有影响构筑物的确切位置、结构和数量，需拆迁的各种公用设施...
