简单实用的CD4011声光控制开关电路及故障一般可排除

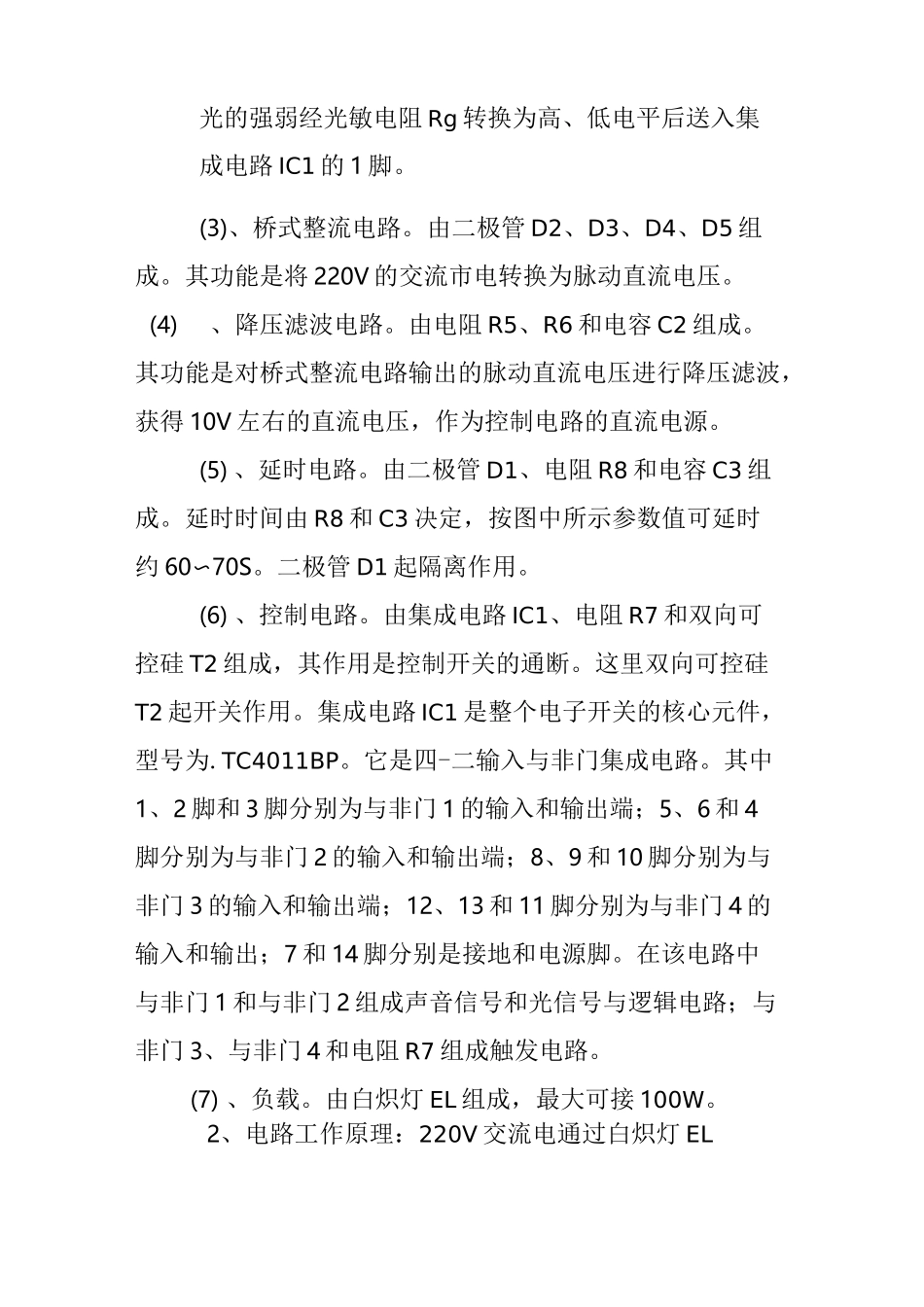

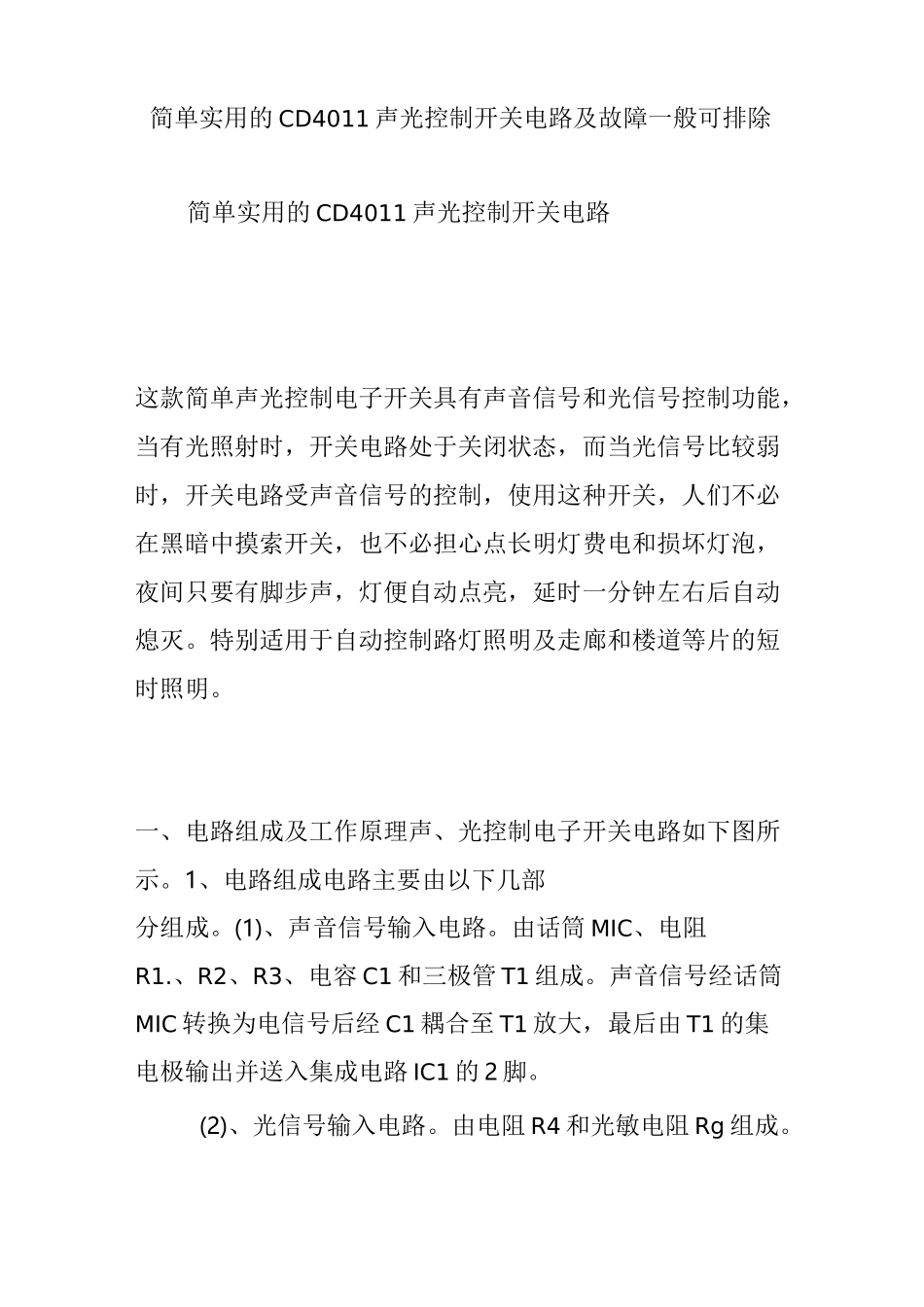

简单实用的 CD4011 声光控制开关电路及故障一般可排除简单实用的 CD4011 声光控制开关电路这款简单声光控制电子开关具有声音信号和光信号控制功能，当有光照射时，开关电路处于关闭状态，而当光信号比较弱时，开关电路受声音信号的控制，使用这种开关，人们不必在黑暗中摸索开关，也不必担心点长明灯费电和损坏灯泡，夜间只要有脚步声，灯便自动点亮，延时一分钟左右后自动熄灭。特别适用于自动控制路灯照明及走廊和楼道等片的短时照明。一、电路组成及工作原理声、光控制电子开关电路如下图所示。1、电路组成电路主要由以下几部分组成。(1)、声音信号输入电路。由话筒 MIC、电阻R1.、R2、R3、电容 C1 和三极管 T1 组成。声音信号经话筒MIC 转换为电信号后经 C1 耦合至 T1 放大，最后由 T1 的集电极输出并送入集成电路 IC1 的 2 脚。(2)、光信号输入电路。由电阻 R4 和光敏电阻 Rg 组成。光的强弱经光敏电阻 Rg 转换为高、低电平后送入集成电路 IC1 的 1 脚。(3)、桥式整流电路。由二极管 D2、D3、D4、D5 组成。其功能是将 220V 的交流市电转换为脉动直流电压。(4)、降压滤波电路。由电阻 R5、R6 和电容 C2 组成。其功能是对桥式整流电路输出的脉动直流电压进行降压滤波，获得 10V 左右的直流电压，作为控制电路的直流电源。(5) 、延时电路。由二极管 D1、电阻 R8 和电容 C3 组成。延时时间由 R8 和 C3 决定，按图中所示参数值可延时约 60〜70S。二极管 D1 起隔离作用。(6) 、控制电路。由集成电路 IC1、电阻 R7 和双向可控硅 T2 组成，其作用是控制开关的通断。这里双向可控硅T2 起开关作用。集成电路 IC1 是整个电子开关的核心元件，型号为.TC4011BP。它是四-二输入与非门集成电路。其中1、2 脚和 3 脚分别为与非门 1 的输入和输出端；5、6 和 4脚分别为与非门 2 的输入和输出端；8、9 和 10 脚分别为与非门 3 的输入和输出端；12、13 和 11 脚分别为与非门 4 的输入和输出；7 和 14 脚分别是接地和电源脚。在该电路中与非门 1 和与非门 2 组成声音信号和光信号与逻辑电路；与非门 3、与非门 4 和电阻 R7 组成触发电路。(7) 、负载。由白炽灯 EL 组成，最大可接 100W。2、电路工作原理：220V 交流电通过白炽灯 EL后，经 D2、D3、D4、D5 桥式整流电路把交流电压变为脉动直流电压，由 R5 和 R6 分压、C2 滤波，获得 10V 左右的直流...
