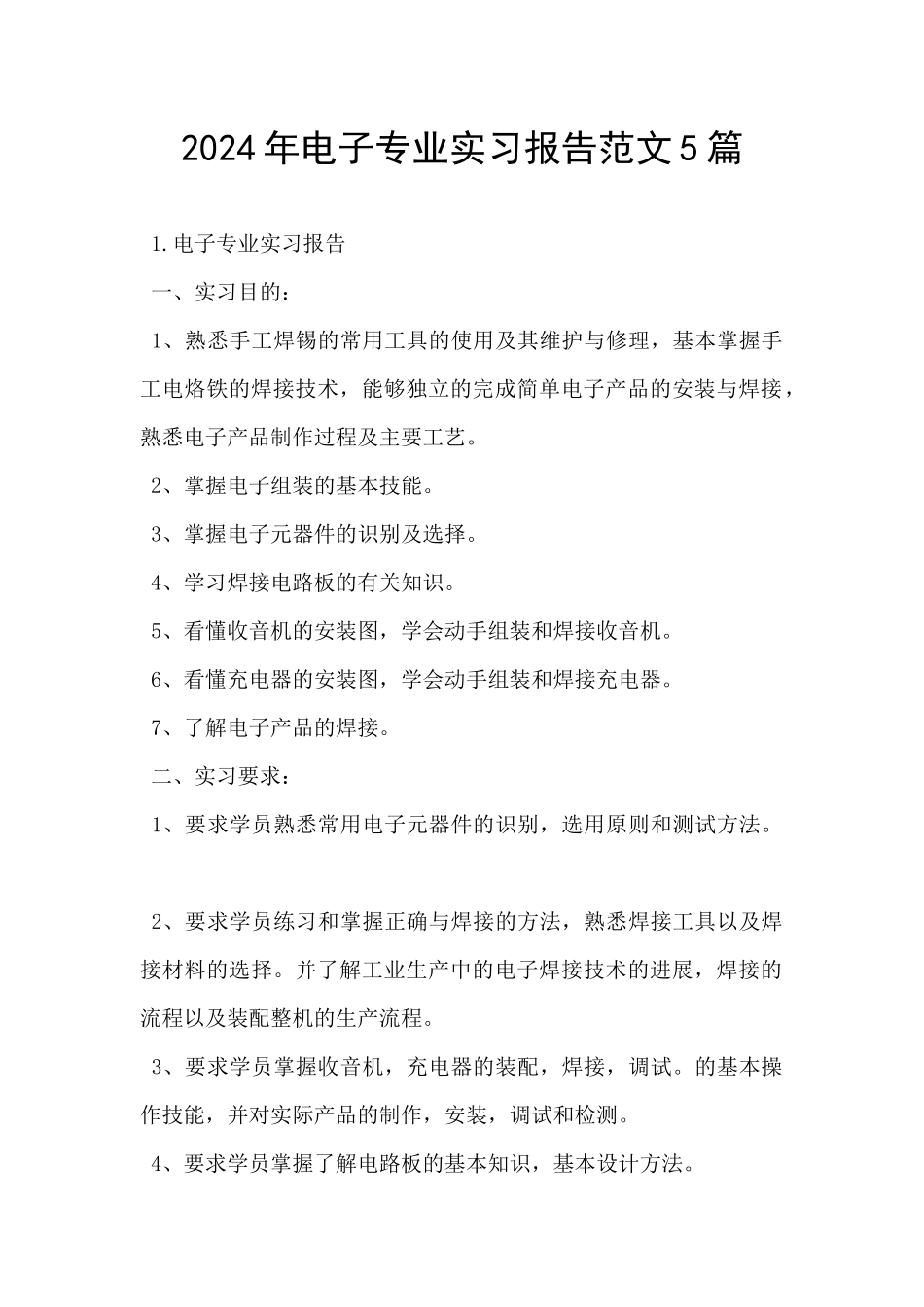

2024年电子专业实习报告范文5篇

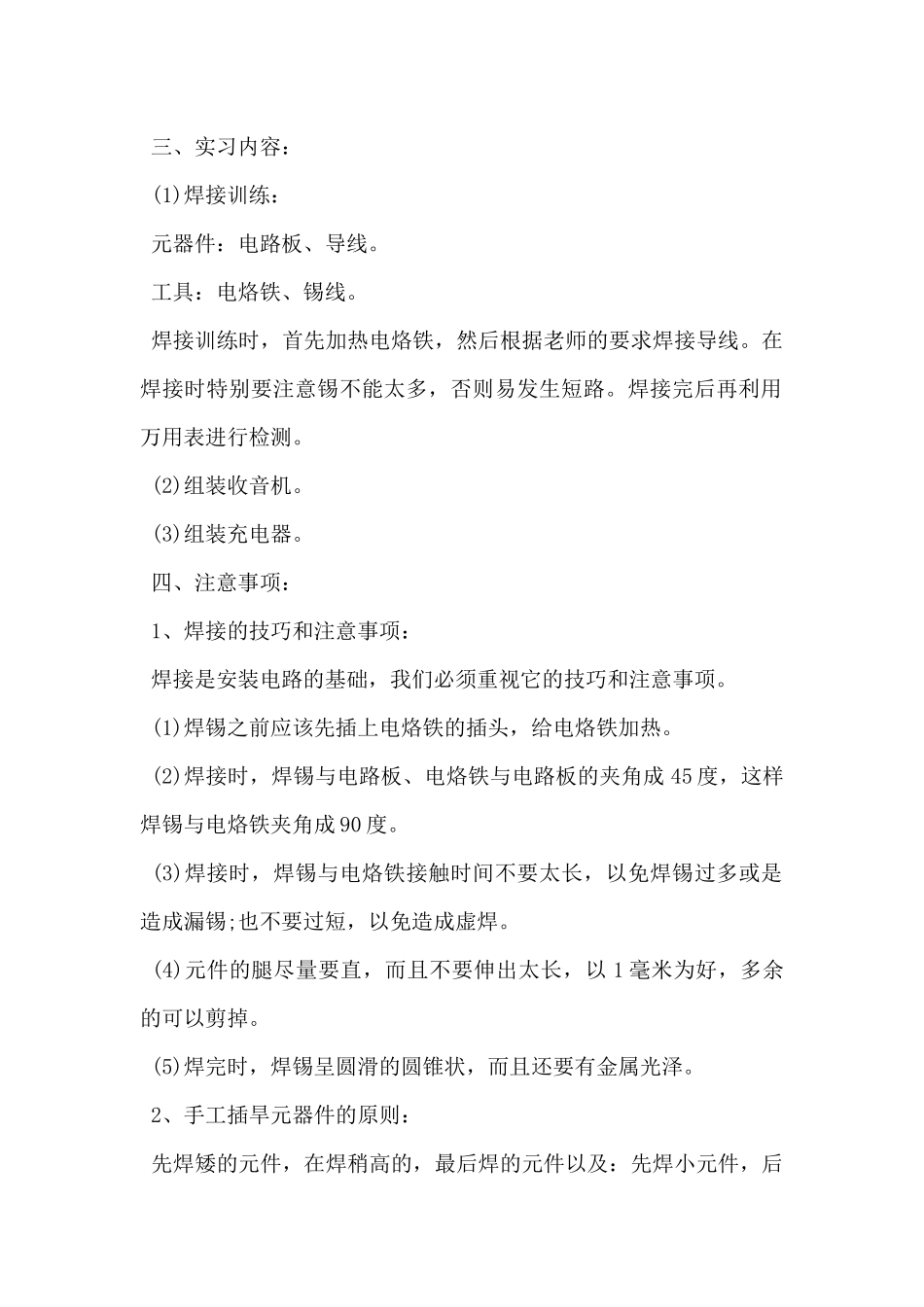

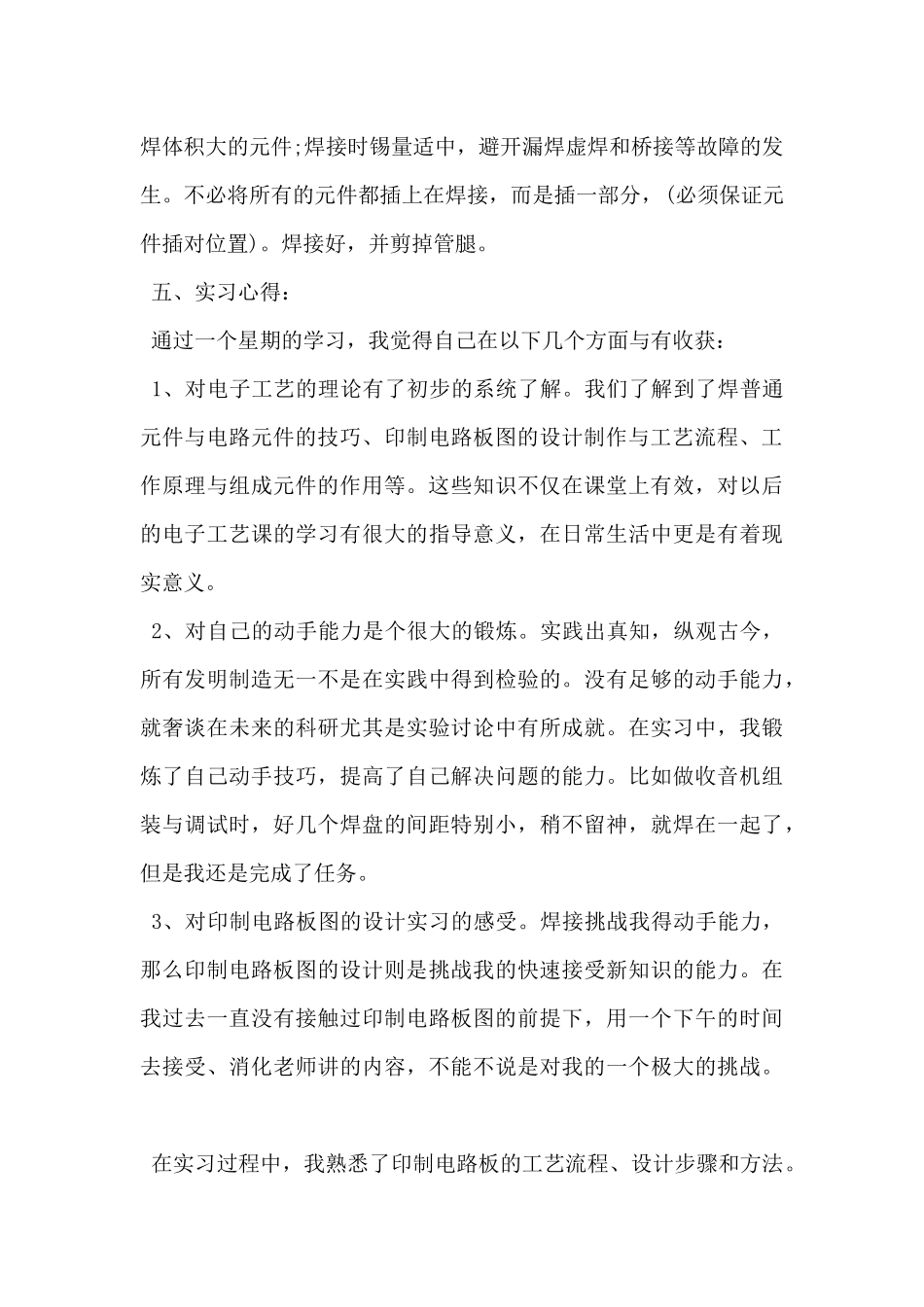

2024 年电子专业实习报告范文 5 篇 1.电子专业实习报告 一、实习目的： 1、熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接，熟悉电子产品制作过程及主要工艺。 2、掌握电子组装的基本技能。 3、掌握电子元器件的识别及选择。 4、学习焊接电路板的有关知识。 5、看懂收音机的安装图，学会动手组装和焊接收音机。 6、看懂充电器的安装图，学会动手组装和焊接充电器。 7、了解电子产品的焊接。 二、实习要求： 1、要求学员熟悉常用电子元器件的识别，选用原则和测试方法。 2、要求学员练习和掌握正确与焊接的方法，熟悉焊接工具以及焊接材料的选择。并了解工业生产中的电子焊接技术的进展，焊接的流程以及装配整机的生产流程。 3、要求学员掌握收音机，充电器的装配，焊接，调试。的基本操作技能，并对实际产品的制作，安装，调试和检测。 4、要求学员掌握了解电路板的基本知识，基本设计方法。 三、实习内容： (1)焊接训练： 元器件：电路板、导线。 工具：电烙铁、锡线。 焊接训练时，首先加热电烙铁，然后根据老师的要求焊接导线。在焊接时特别要注意锡不能太多，否则易发生短路。焊接完后再利用万用表进行检测。 (2)组装收音机。 (3)组装充电器。 四、注意事项： 1、焊接的技巧和注意事项： 焊接是安装电路的基础，我们必须重视它的技巧和注意事项。 (1)焊锡之前应该先插上电烙铁的插头，给电烙铁加热。 (2)焊接时，焊锡与电路板、电烙铁与电路板的夹角成 45 度，这样焊锡与电烙铁夹角成 90 度。 (3)焊接时，焊锡与电烙铁接触时间不要太长，以免焊锡过多或是造成漏锡;也不要过短，以免造成虚焊。 (4)元件的腿尽量要直，而且不要伸出太长，以 1 毫米为好，多余的可以剪掉。 (5)焊完时，焊锡呈圆滑的圆锥状，而且还要有金属光泽。 2、手工插旱元器件的原则： 先焊矮的元件，在焊稍高的，最后焊的元件以及：先焊小元件，后焊体积大的元件;焊接时锡量适中，避开漏焊虚焊和桥接等故障的发生。不必将所有的元件都插上在焊接，而是插一部分，(必须保证元件插对位置)。焊接好，并剪掉管腿。 五、实习心得： 通过一个星期的学习，我觉得自己在以下几个方面与有收获： 1、对电子工艺的理论有了初步的系统了解。我们了解到了焊普通元件与电路元件的技巧、印制电路板图的设计制作与工艺流程、工作原理与组成元件的作用等。这些知识不仅在课...
