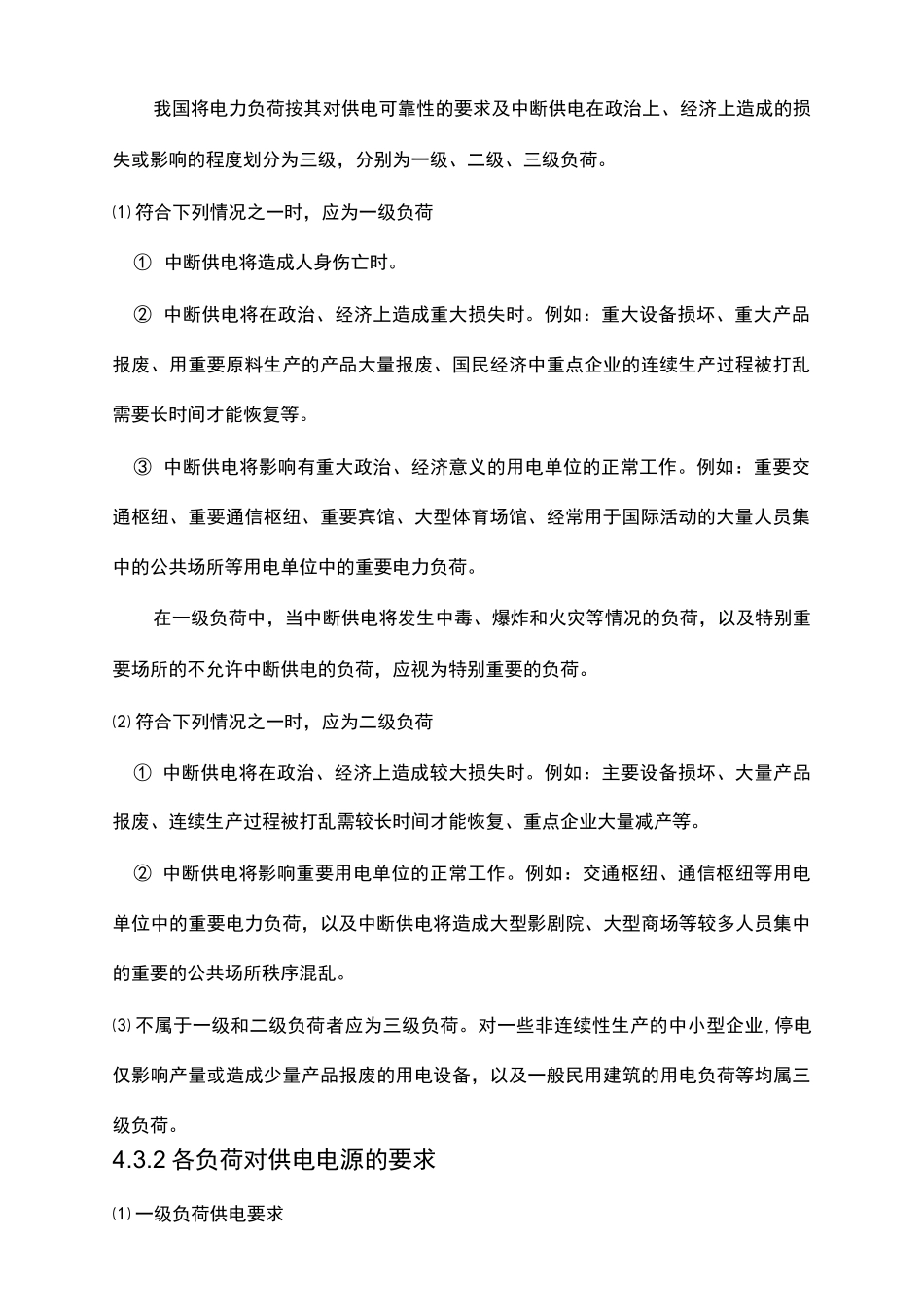

第四章低压配电系统设计4.1 低压配电系统概述配电系统设计的一般规定供配电系统设计应根据工程特点、规模和发展规划做到远近期结合，以近期为主。供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品.4.2 设计原则(1)配电系统应做到供电可靠，电能质量好，满足生产要求。对一级负荷应由两个独立电源；对二级负荷一般要有两个电源，可以手动切换，在条件很困难的情况下，允许只有一个电源。(2)配电系统的接线力求简单灵活，便于操作维护，并能适应负荷的变化和系统的发展。同一电压的配电级数不宜多于两级。(3)制定配电系统方案时，一般不考虑当一电源系统发生故障或检修停电时，另一电源进线也同时发生故障。(4)制定配电系统方案时要充分考虑节约基建投资，降低运行费用，减少有色金属的消耗量。(5)配电系统应考虑负荷的增长，预留必要的发展余地作出分期建设的规划。配、变电所的电源进线要有适当的富裕的供电能力。4.3 设计的一般规定和要求4.3.1 负荷分级按对供电可靠性要求的负荷分类我国将电力负荷按其对供电可靠性的要求及中断供电在政治上、经济上造成的损失或影响的程度划分为三级，分别为一级、二级、三级负荷。⑴ 符合下列情况之一时，应为一级负荷① 中断供电将造成人身伤亡时。② 中断供电将在政治、经济上造成重大损失时。例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。③ 中断供电将影响有重大政治、经济意义的用电单位的正常工作。例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。⑵ 符合下列情况之一时，应为二级负荷① 中断供电将在政治、经济上造成较大损失时。例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。② 中断供电将影响重要用电单位的正常工作。例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等较多人员集中的重...
