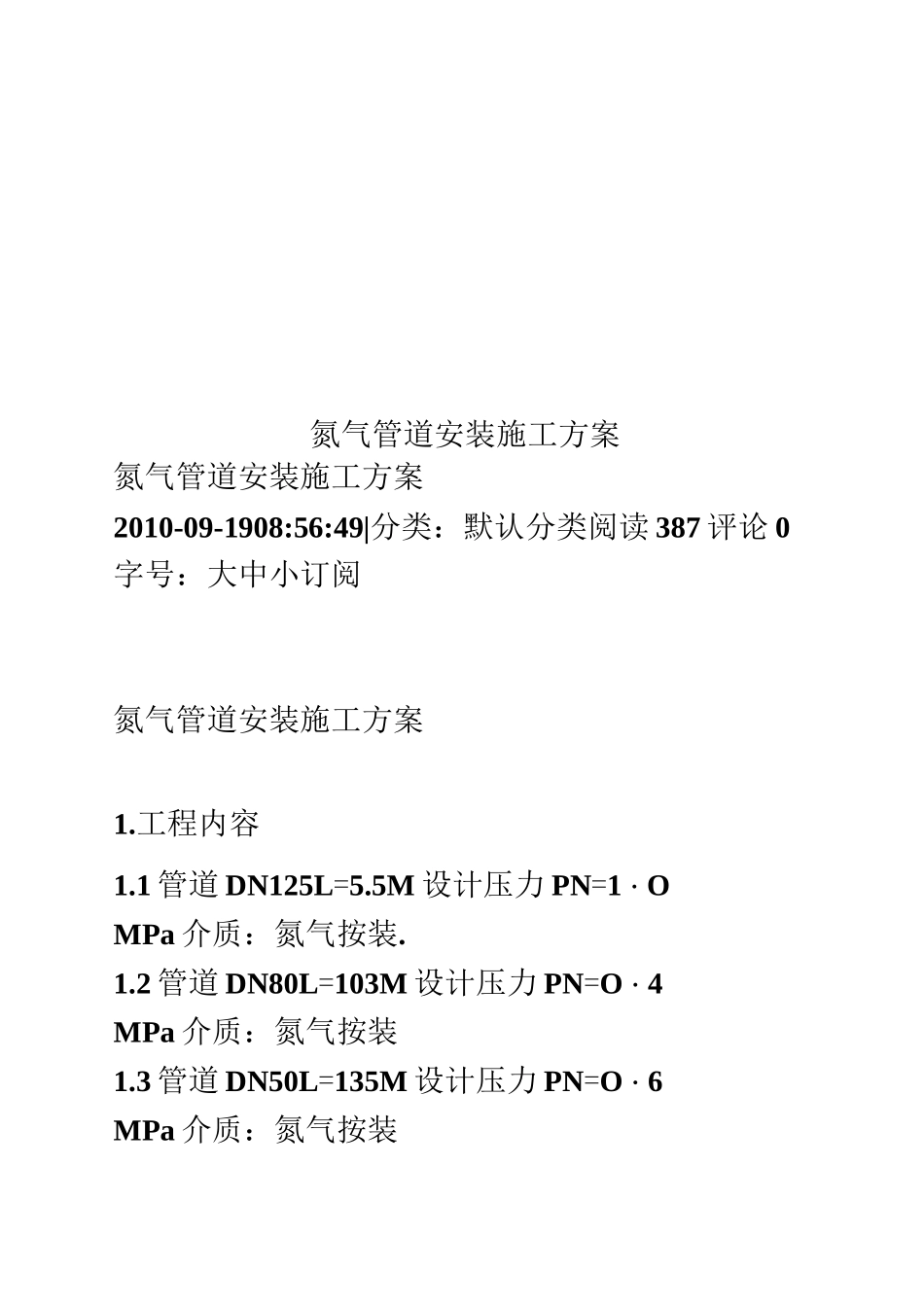

氮气管道安装施工方案

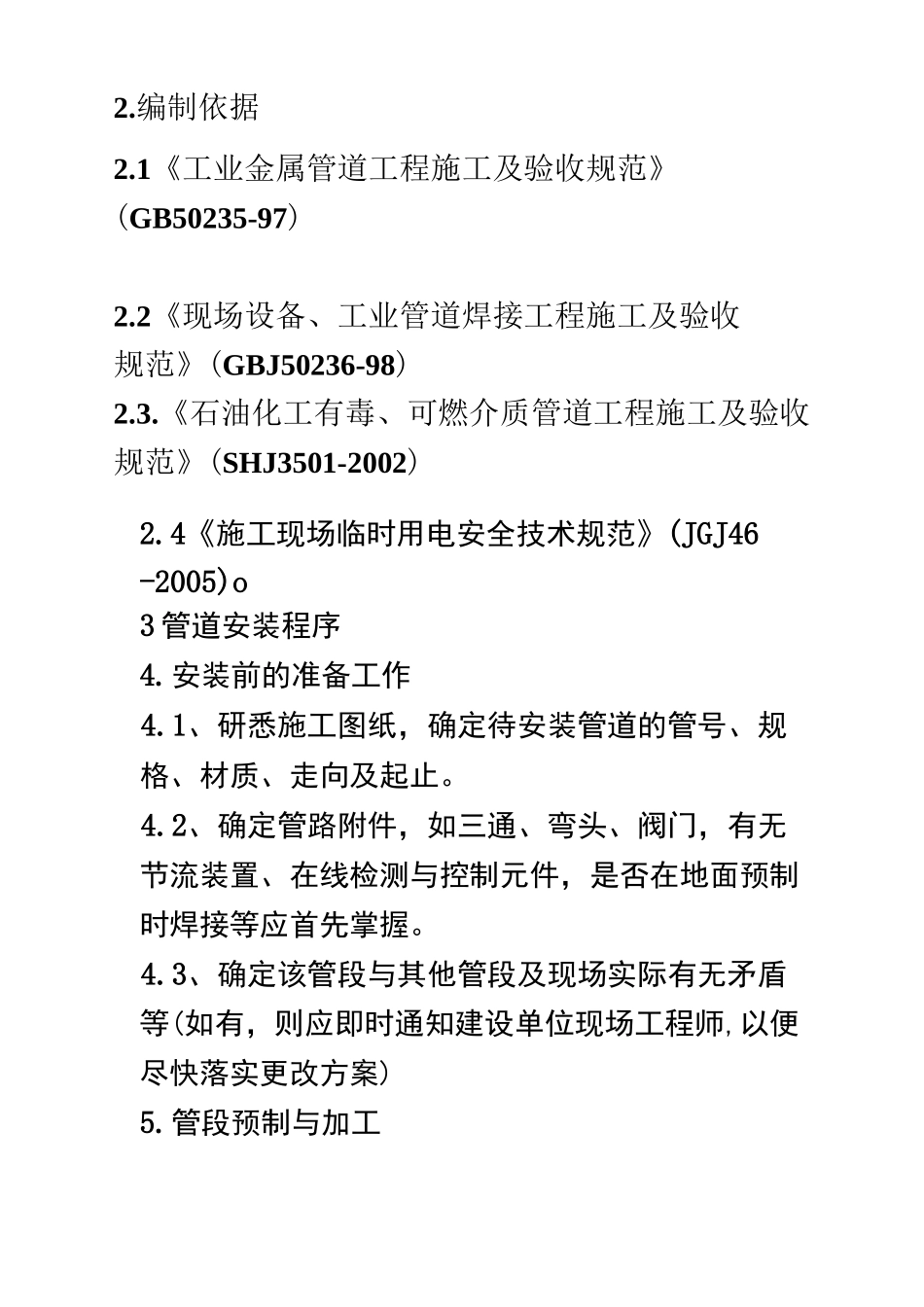

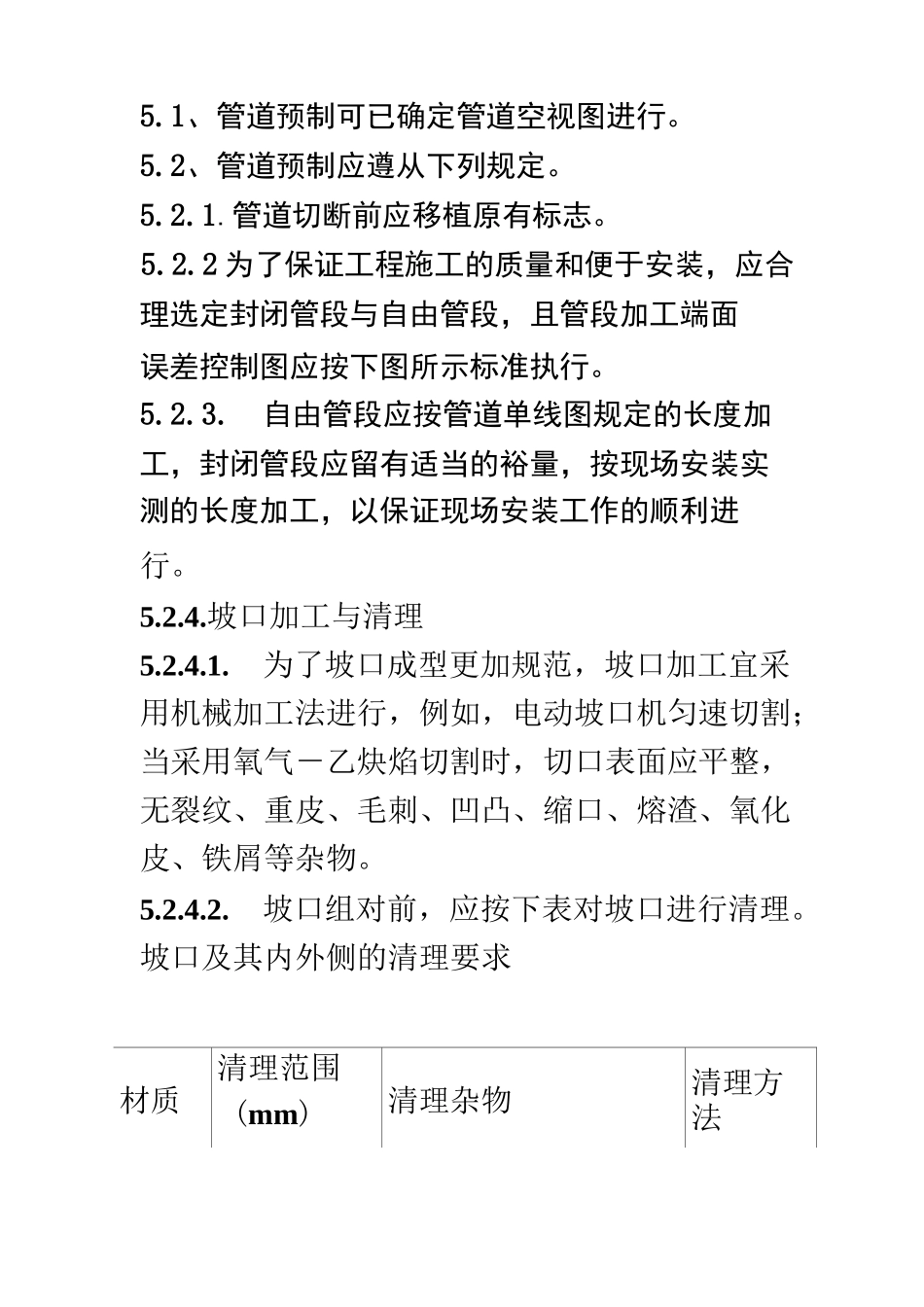

氮气管道安装施工方案氮气管道安装施工方案2010-09-1908:56:49|分类：默认分类阅读 387 评论 0字号：大中小订阅氮气管道安装施工方案1.工程内容1.1 管道 DN125L=5.5M 设计压力 PN=1・OMPa 介质：氮气按装.1.2 管道 DN80L=103M 设计压力 PN=O・4MPa 介质：氮气按装1.3 管道 DN50L=135M 设计压力 PN=O・6MPa 介质：氮气按装2.编制依据2.1《工业金属管道工程施工及验收规范》(GB50235-97)2.2《现场设备、工业管道焊接工程施工及验收规范》(GBJ50236-98)2.3.《石油化工有毒、可燃介质管道工程施工及验收规范》(SHJ3501-2002)2.4《施工现场临时用电安全技术规范》(JGJ46-2005)o3 管道安装程序4.安装前的准备工作4.1、研悉施工图纸，确定待安装管道的管号、规格、材质、走向及起止。4.2、确定管路附件，如三通、弯头、阀门，有无节流装置、在线检测与控制元件，是否在地面预制时焊接等应首先掌握。4.3、确定该管段与其他管段及现场实际有无矛盾等(如有，则应即时通知建设单位现场工程师,以便尽快落实更改方案)5.管段预制与加工5.1、管道预制可已确定管道空视图进行。5.2、管道预制应遵从下列规定。5.2.1.管道切断前应移植原有标志。5.2.2 为了保证工程施工的质量和便于安装，应合理选定封闭管段与自由管段，且管段加工端面误差控制图应按下图所示标准执行。5.2.3.自由管段应按管道单线图规定的长度加工，封闭管段应留有适当的裕量，按现场安装实测的长度加工，以保证现场安装工作的顺利进行。5.2.4.坡口加工与清理5.2.4.1.为了坡口成型更加规范，坡口加工宜采用机械加工法进行，例如，电动坡口机匀速切割；当采用氧气－乙炔焰切割时，切口表面应平整，无裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化皮、铁屑等杂物。5.2.4.2.坡口组对前，应按下表对坡口进行清理。坡口及其内外侧的清理要求材质清理范围(mm)清理杂物清理方法碳素钢>10油渍、油漆、铁锈、毛刺等污物手工或机械5.2.5. 为防止焊接裂纹和减小内应力，坡口组对时严禁强行组对。5.2.6. 管道、管件对接时，应做到内壁平齐。且内壁错边量误差控制应符合下表之规定。管道组对时内壁错边量偏差表碳素钢（20#）不宜超过壁厚的 10%,且不应大于2mm5.2.7. 管道、管件组对时，应将焊件垫置牢固，以免焊接过程中产生附加应力或变形。5.2.8. 管道、管件组对采用根部定位焊时，定位焊缝应由合格焊工采用与正式焊接要求一致的焊接材料和焊接工艺进行施焊。当发现定位焊缝有裂纹等缺陷...
