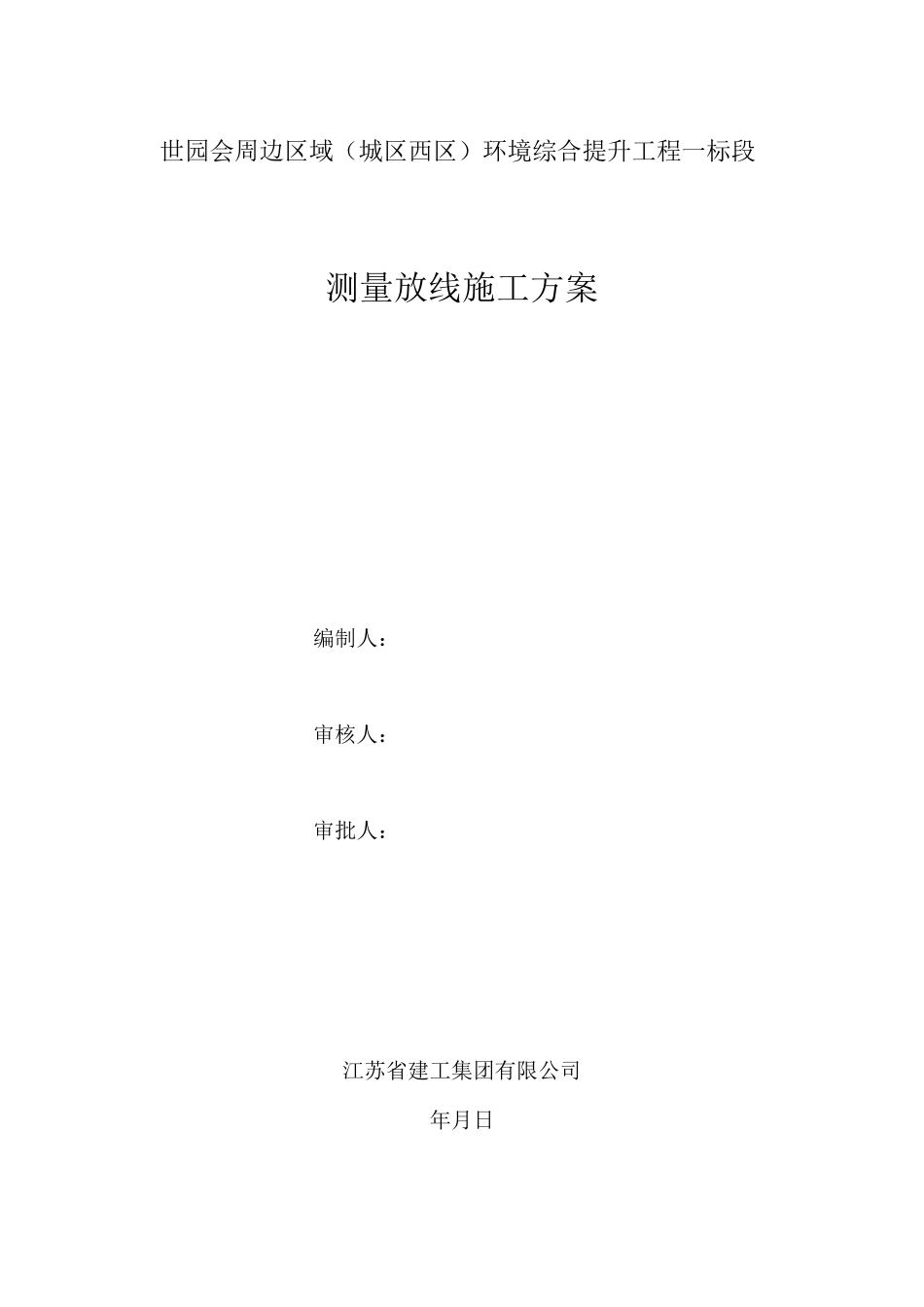

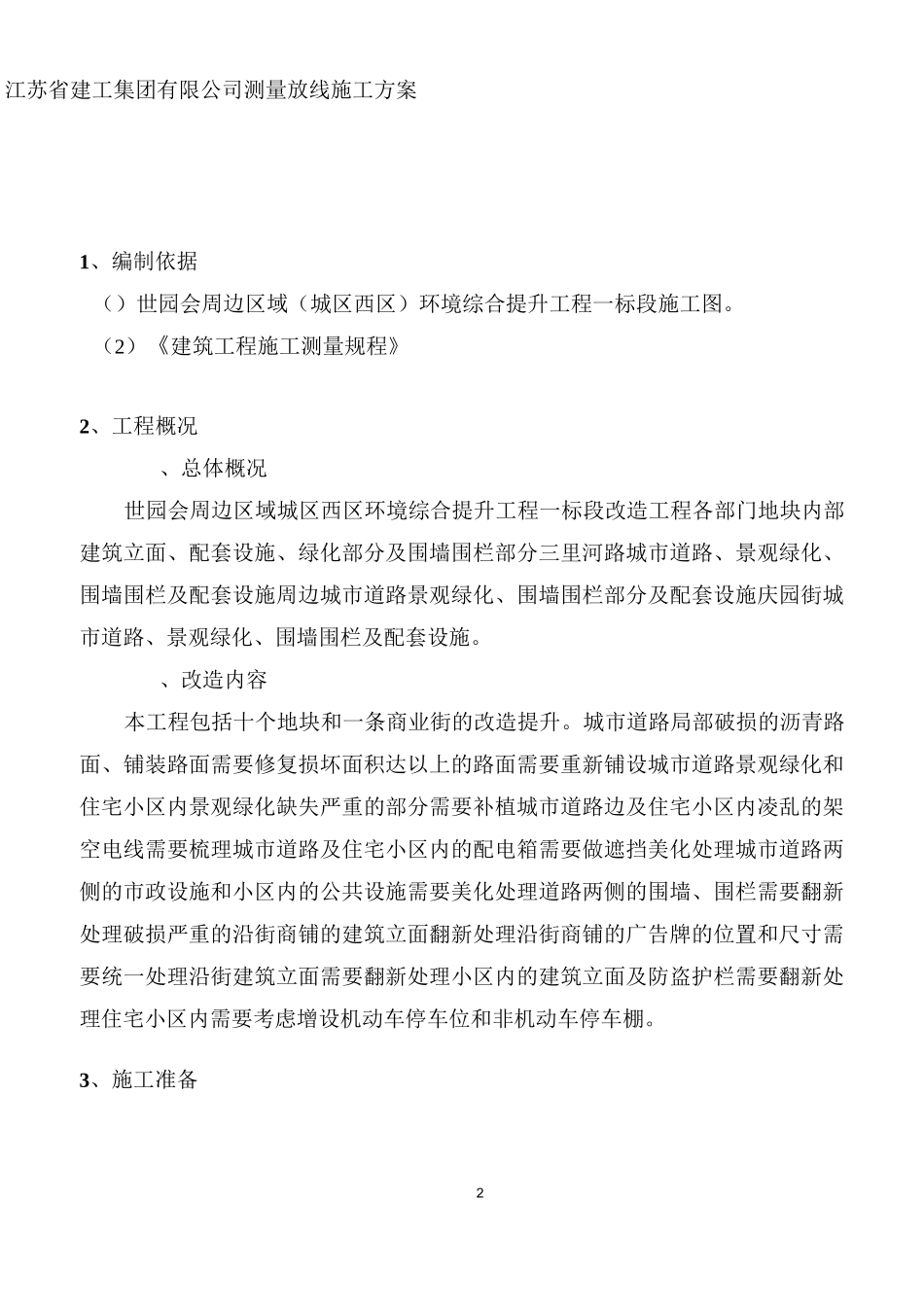

世园会周边区域（城区西区）环境综合提升工程一标段测量放线施工方案编制人：审核人：审批人：江苏省建工集团有限公司年月日:…江苏省建工集团有限公司测量放线施工方案3江苏省建工集团有限公司测量放线施工方案21、编制依据（）世园会周边区域（城区西区）环境综合提升工程一标段施工图。（2）《建筑工程施工测量规程》2、工程概况、总体概况世园会周边区域城区西区环境综合提升工程一标段改造工程各部门地块内部建筑立面、配套设施、绿化部分及围墙围栏部分三里河路城市道路、景观绿化、围墙围栏及配套设施周边城市道路景观绿化、围墙围栏部分及配套设施庆园街城市道路、景观绿化、围墙围栏及配套设施。、改造内容本工程包括十个地块和一条商业街的改造提升。城市道路局部破损的沥青路面、铺装路面需要修复损坏面积达以上的路面需要重新铺设城市道路景观绿化和住宅小区内景观绿化缺失严重的部分需要补植城市道路边及住宅小区内凌乱的架空电线需要梳理城市道路及住宅小区内的配电箱需要做遮挡美化处理城市道路两侧的市政设施和小区内的公共设施需要美化处理道路两侧的围墙、围栏需要翻新处理破损严重的沿街商铺的建筑立面翻新处理沿街商铺的广告牌的位置和尺寸需要统一处理沿街建筑立面需要翻新处理小区内的建筑立面及防盗护栏需要翻新处理住宅小区内需要考虑增设机动车停车位和非机动车停车棚。3、施工准备江苏省建工集团有限公司测量放线施工方案33.1 测量组织工作现场设置 5 名测量员，组长：祁佳炜；负责在施工测量前，根据施工布置和设计图纸制定施工全过程的测量放线方案，准备好测量手续，要求测量记录原始、真实、及时、有效。3.2 测量仪器序号机械或设备名称型号规格数量国别产地制造年份已用台时数用途备注全站仪日本道路及步道精密水准仪日本道路及步道电子经纬仪蔡司日本道路及步道国产水准仪日本道路及步道3.3 起始点依据、校测与建筑物平面控制网布设：3.3.1 红线桩校核：为了保证建筑物平面定位依据可靠，对测绘院给定的红线桩及放线成果进行校对，使用前进行其内业细致的内业核算，核算与外业校测，其允许4江苏省建工集团有限公司测量放线施工方案偏差为角度±60”；边长 L/2500,定位相对误差为 50mm。3.3.2 基本水准点校核本工程测绘院给定了三个基本水准点，以确保建筑标高的依据，在基本水准点使用前，对其进行附合测量进行校测，按水准测量四等标准要求，其允许偏差为±6mm*n 或 20 辽（L 为附合路线长度，以 K...
