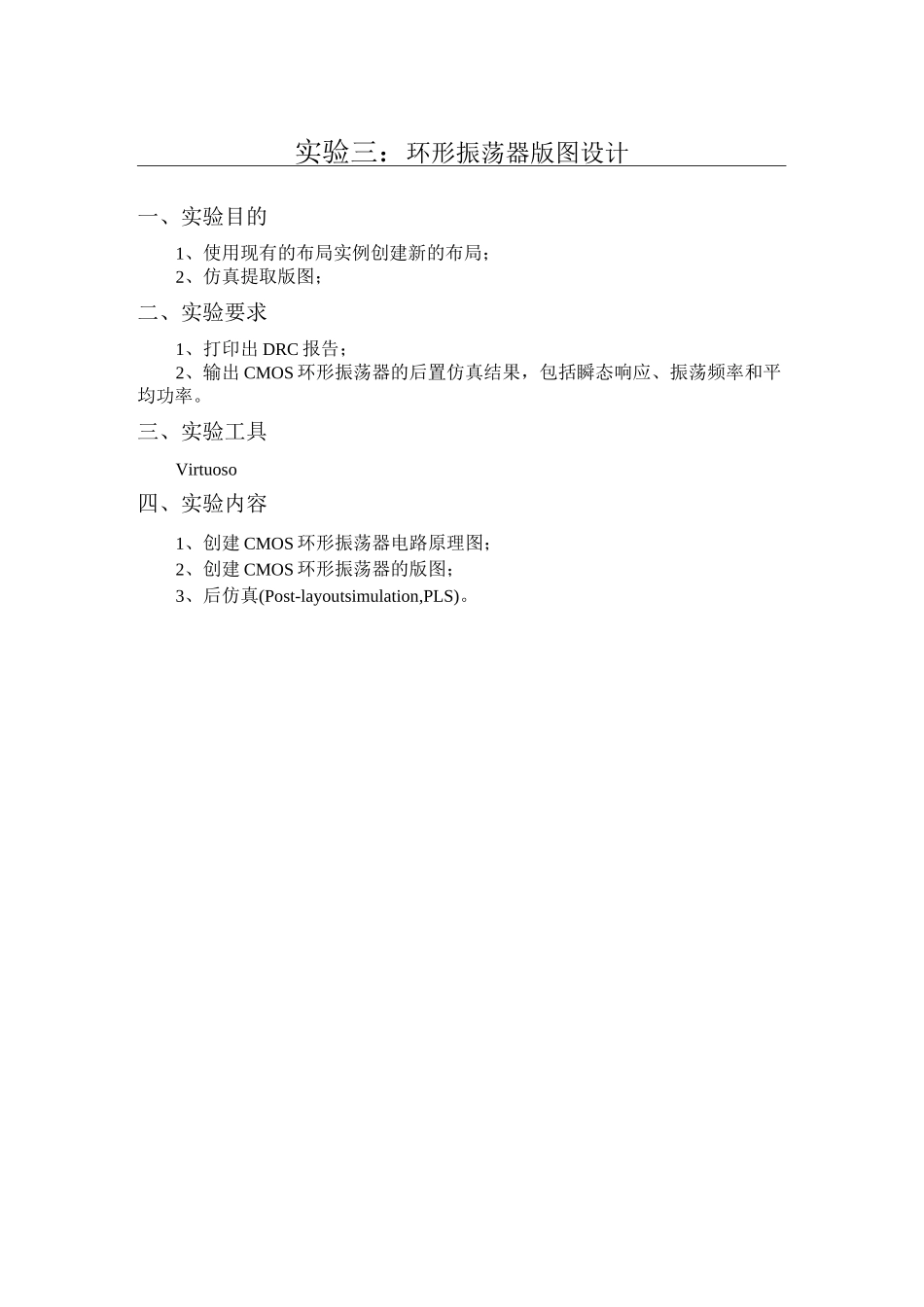

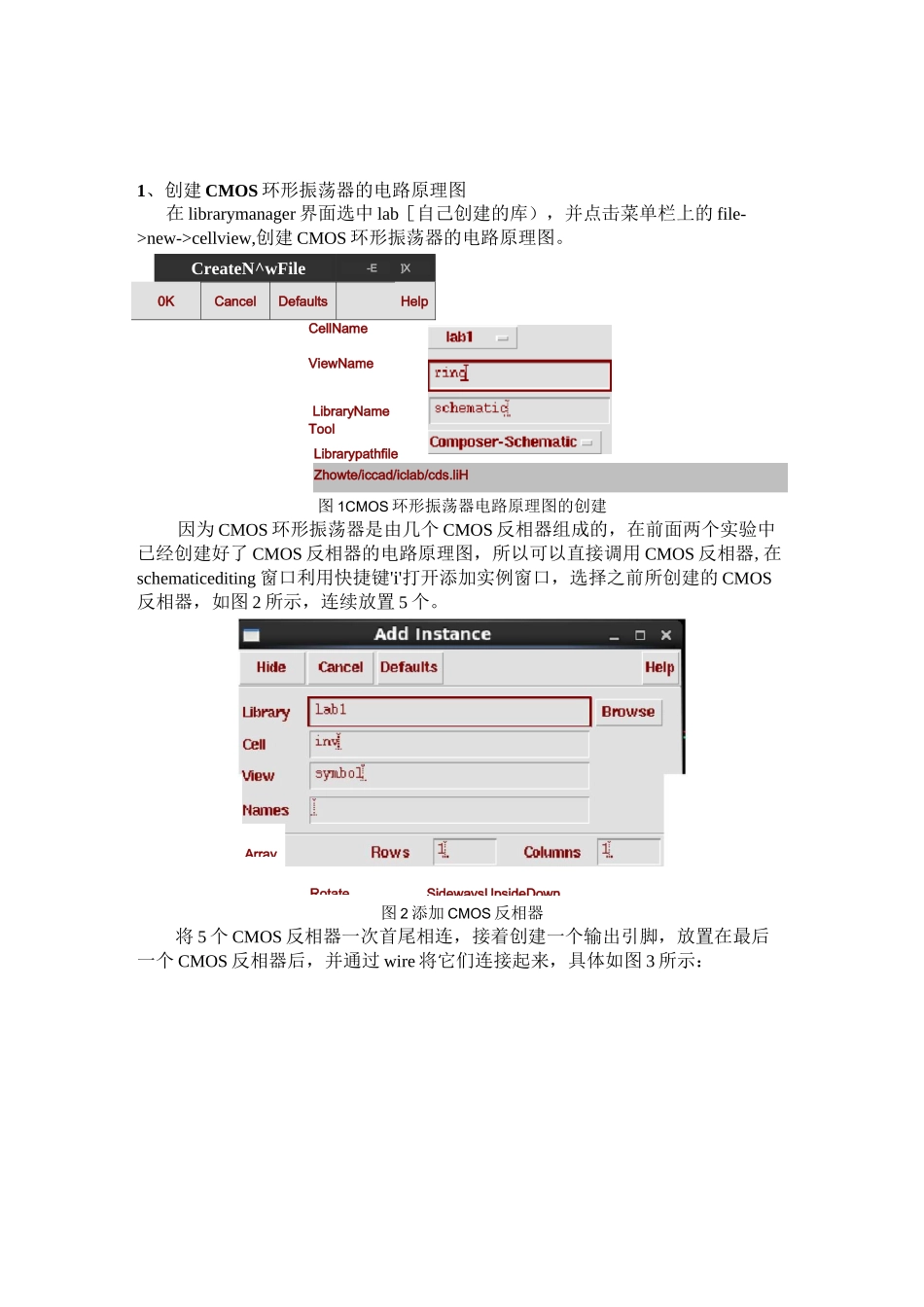

实验三：环形振荡器版图设计一、实验目的1、使用现有的布局实例创建新的布局；2、仿真提取版图；二、实验要求1、打印出 DRC 报告；2、输出 CMOS 环形振荡器的后置仿真结果，包括瞬态响应、振荡频率和平均功率。三、实验工具Virtuoso四、实验内容1、创建 CMOS 环形振荡器电路原理图；2、创建 CMOS 环形振荡器的版图；3、后仿真(Post-layoutsimulation,PLS)。1、创建 CMOS 环形振荡器的电路原理图在 librarymanager 界面选中 lab［自己创建的库），并点击菜单栏上的 file->new->cellview,创建 CMOS 环形振荡器的电路原理图。CreateN^wFile-E]X0KCancelDefaultsHelpCellNameViewNameToolLibrarypathfileZhowte/iccad/iclab/cds.liH图 1CMOS 环形振荡器电路原理图的创建因为 CMOS 环形振荡器是由几个 CMOS 反相器组成的，在前面两个实验中已经创建好了 CMOS 反相器的电路原理图，所以可以直接调用 CMOS 反相器,在schematicediting 窗口利用快捷键'i'打开添加实例窗口，选择之前所创建的 CMOS反相器，如图 2 所示，连续放置 5 个。图 2 添加 CMOS 反相器将 5 个 CMOS 反相器一次首尾相连，接着创建一个输出引脚，放置在最后一个 CMOS 反相器后，并通过 wire 将它们连接起来，具体如图 3 所示：RotateLibraryNameSidewaysUpsideDownArrayVirtuo50'£!SchematicEditing:labXringscliem-atic图□xVlrtwowfiLaiyowtM"in«g 汀田 h】ringi 幽口 wtTwfcftnubno^«nra 时・^*»MV>Of(Fr*■二如咗 Otsl由州arl叫□附Virtuo50'£!SchematicEditing:labXringscliem-atic接着用金属将 CMOS 反相器的输入引脚与输出引脚连接起来，为了避免短路,在穿过 CMOS 环形振荡器时需要换另一种金属,首先在 LSW 窗口选中 metall金属，再回到 1ayoutediting 窗口，使用快捷键'p',在点击 F3,弹出 createpath 窗口，首先画一条 metal1 金属通路，然后在合适的位置点击 F3,在 createpath 窗口中选择changetolayer，将 metal1 金属换为 metal2 金属，画好之后如图 6 所示：□^"^1(r-f'图 6CMOS 环形振荡器版图将金属通路画好之后添加 vdd、gnd 和 out，其中 vdd 与 gnd 在放置好后要与实验二一样进行同样的操作,这里不再赘述,添加好引脚后的 CMOS 环形振荡器的版图如图 7 所示：VDRD:UFCrurviiirtuMoo5LayoutEditing^Nablring[aycut比-1O.?Toolsue-siyiiiWinn™OnsiteBilltVMTyOptmriFS ...
