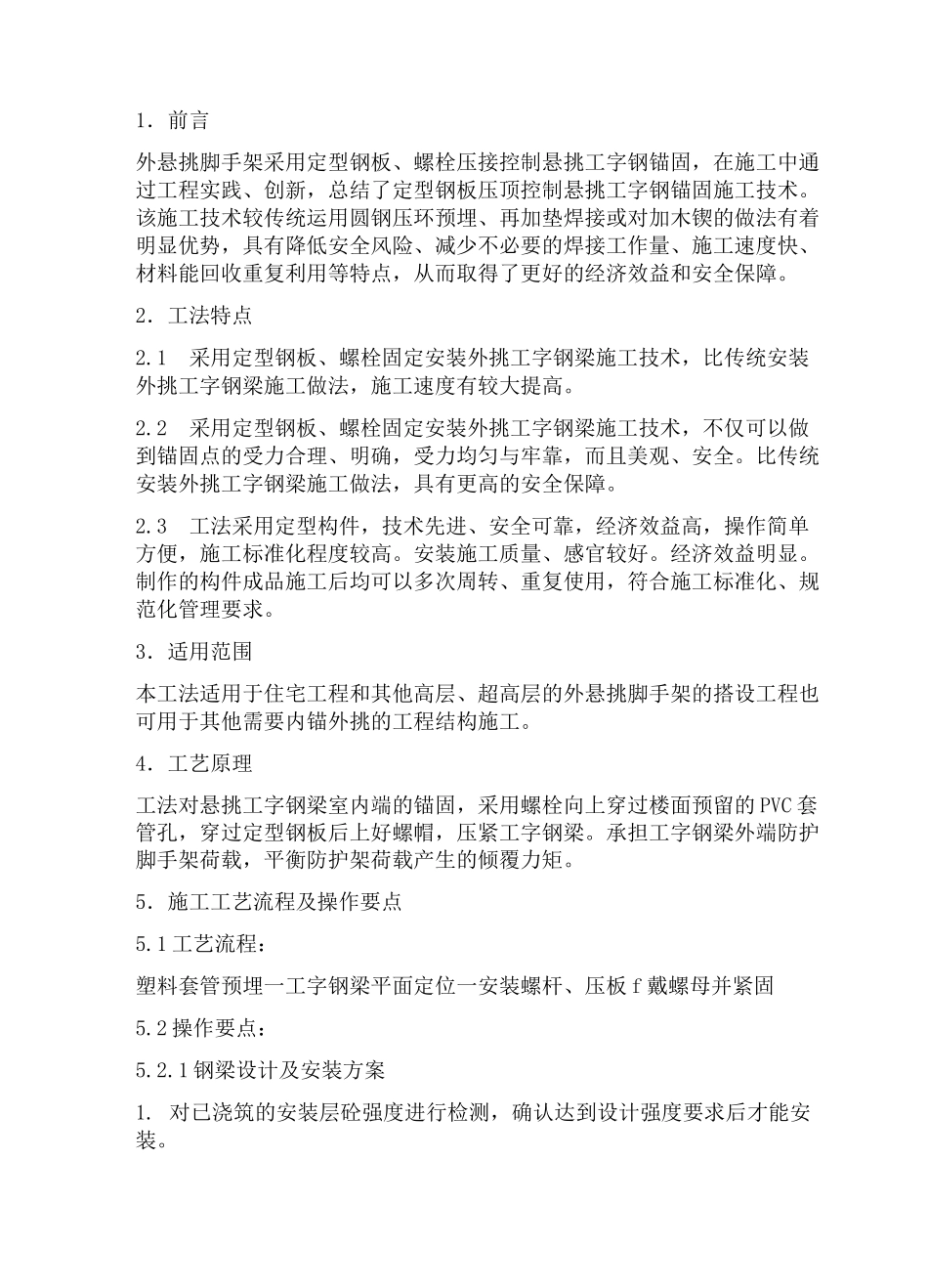

1．前言外悬挑脚手架采用定型钢板、螺栓压接控制悬挑工字钢锚固，在施工中通过工程实践、创新，总结了定型钢板压顶控制悬挑工字钢锚固施工技术。该施工技术较传统运用圆钢压环预埋、再加垫焊接或对加木锲的做法有着明显优势，具有降低安全风险、减少不必要的焊接工作量、施工速度快、材料能回收重复利用等特点，从而取得了更好的经济效益和安全保障。2．工法特点2.1采用定型钢板、螺栓固定安装外挑工字钢梁施工技术，比传统安装外挑工字钢梁施工做法，施工速度有较大提高。2.2采用定型钢板、螺栓固定安装外挑工字钢梁施工技术，不仅可以做到锚固点的受力合理、明确，受力均匀与牢靠，而且美观、安全。比传统安装外挑工字钢梁施工做法，具有更高的安全保障。2.3工法采用定型构件，技术先进、安全可靠，经济效益高，操作简单方便，施工标准化程度较高。安装施工质量、感官较好。经济效益明显。制作的构件成品施工后均可以多次周转、重复使用，符合施工标准化、规范化管理要求。3．适用范围本工法适用于住宅工程和其他高层、超高层的外悬挑脚手架的搭设工程也可用于其他需要内锚外挑的工程结构施工。4．工艺原理工法对悬挑工字钢梁室内端的锚固，采用螺栓向上穿过楼面预留的 PVC 套管孔，穿过定型钢板后上好螺帽，压紧工字钢梁。承担工字钢梁外端防护脚手架荷载，平衡防护架荷载产生的倾覆力矩。5．施工工艺流程及操作要点5.1 工艺流程：塑料套管预埋一工字钢梁平面定位一安装螺杆、压板 f 戴螺母并紧固5.2 操作要点：5.2.1 钢梁设计及安装方案1. 对已浇筑的安装层砼强度进行检测，确认达到设计强度要求后才能安装。2.根据计算，确定采用工字钢规格。3. 确定安装预埋方法。4. 确定构件安装方案。5.2.2施工准备：1. 材料准备，1.1外挑脚手架所用工字钢型号为 16#工字钢，单根钢梁长度为3.20m,工字钢数量以施工图楼层平面布置根数 X 设计需要布置层数为准。1.2钢筋定位桩，采用直径 25mm 钢筋加工制作，长度=80mm，材料用量二工字钢梁根数 X2 确定。1.3U 形螺丝杆采用直径 16mm 钢筋加工制作，材料用量二工字钢梁根数 X3确定。1.4 -200X80X12 钢板，钢板上钻 2 个直径 20mm 孔，材料用量二 U 形螺丝杆根数。1.5 直径 16mm 螺母，每端螺丝杆均采用双螺母进行固定，材料用量二 U 形螺丝杆根数 X4 确定。1.6 直径 20 塑料管，长度二安装楼面板混凝土厚度+30mm，材料用量二U 形螺丝杆根数 X2 确定。2. 构件加工...
