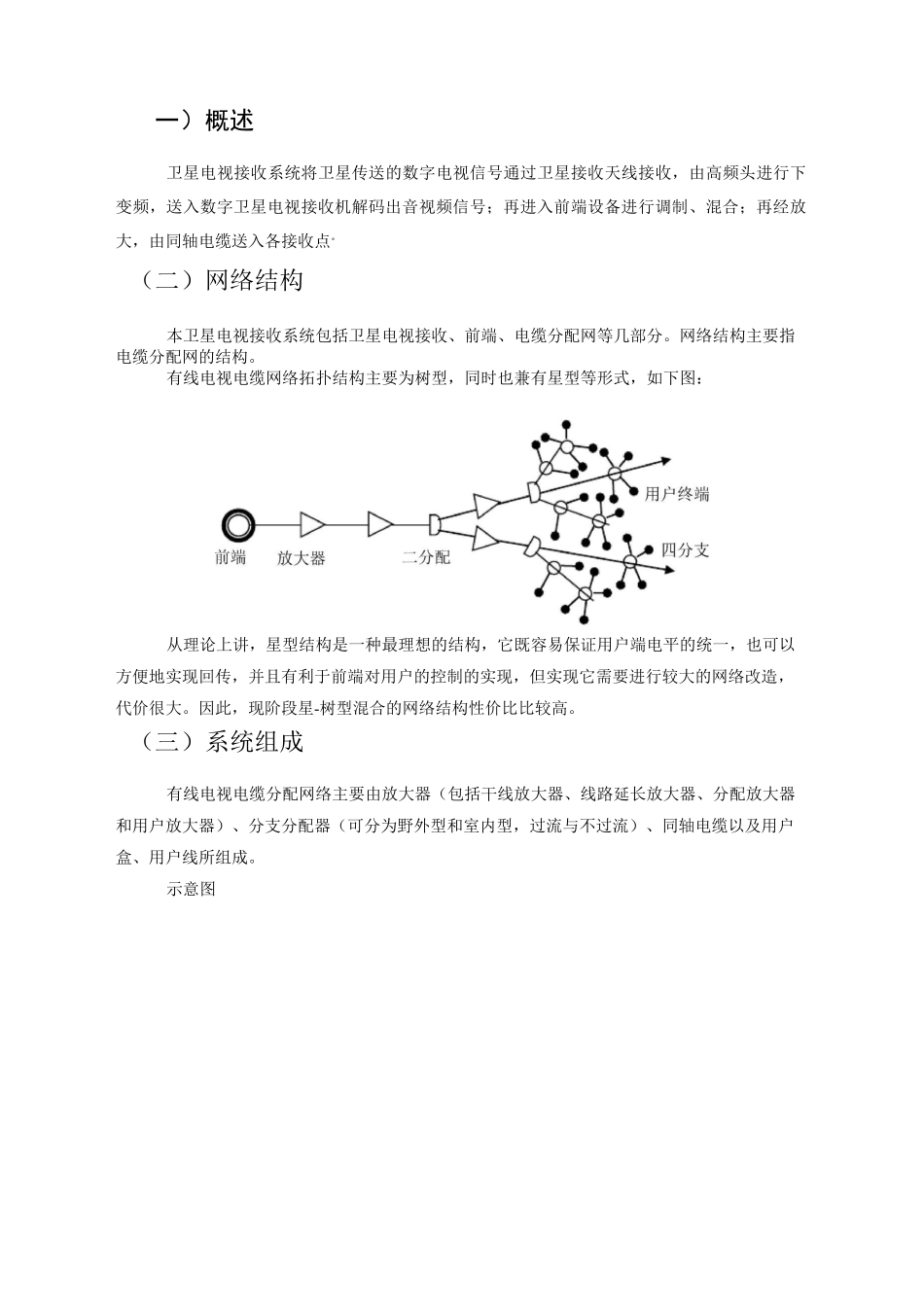

一）概述卫星电视接收系统将卫星传送的数字电视信号通过卫星接收天线接收，由高频头进行下变频，送入数字卫星电视接收机解码出音视频信号；再进入前端设备进行调制、混合；再经放大，由同轴电缆送入各接收点。（二）网络结构本卫星电视接收系统包括卫星电视接收、前端、电缆分配网等几部分。网络结构主要指电缆分配网的结构。有线电视电缆网络拓扑结构主要为树型，同时也兼有星型等形式，如下图：从理论上讲，星型结构是一种最理想的结构，它既容易保证用户端电平的统一，也可以方便地实现回传，并且有利于前端对用户的控制的实现，但实现它需要进行较大的网络改造，代价很大。因此，现阶段星-树型混合的网络结构性价比比较高。（三）系统组成有线电视电缆分配网络主要由放大器（包括干线放大器、线路延长放大器、分配放大器和用户放大器）、分支分配器（可分为野外型和室内型，过流与不过流）、同轴电缆以及用户盒、用户线所组成。示意图混合器本地有线电视节目接入放大器的主要作用是对 RF 信号进行放大，用以补偿干线电缆的损耗，增加传输距离。传统的有线电视系统一般有几个甚至几十个放大器级联工作，原则上，放大器的增益正好等于两个放大器之间的电缆的损耗。因此，放大器的配置是以放大器的增益与电缆的损耗来决定的。但随着级联数的增加，综合载噪比降低，非线性失真增加，最终甚至使系统输出口指标达不到要求。所以在满足覆盖要求的条件下应尽量减少放大器级联数。而光纤在有线电视中的应用使这一目标得以实现。干线放大器一般具有自动增益控制（AGC）和增益可调，由于电缆对不同频率衰减不同以及在温度变化时增益变化的特性，还要求放大器应具有自动斜率控制（ASC）、自动温度补偿以及自动电平控制（ALC）功能。以稳定干线电平，把放大器控制在线性动态范围内。干线放大器一般增益不太高，不平度很小，反向损耗高，非线性失真小。分支放大器和分配放大器都是为了补偿电缆衰减并提供分配点，不同的是分支放大器除主输出外还提供一路或多路电平不相等的支路输出，而分配放大器位于干线或支线的末端。其增益都比较高，输出电平也比较高，大大减少了串接放大器的数量，能分配给更多的用户。分配器、分支器、用户盒和用户线等都属于无源器件，只对输入信号进行分配，不具有放大和控制作用。这些无源部件一般要求插入损耗小、隔离度高、反射损耗大、屏蔽性能好。为实现双向传输，就必须使用双向放大器和双向分支分配器，当今市场上主流的分...
