2检试验工艺规程VIP专享

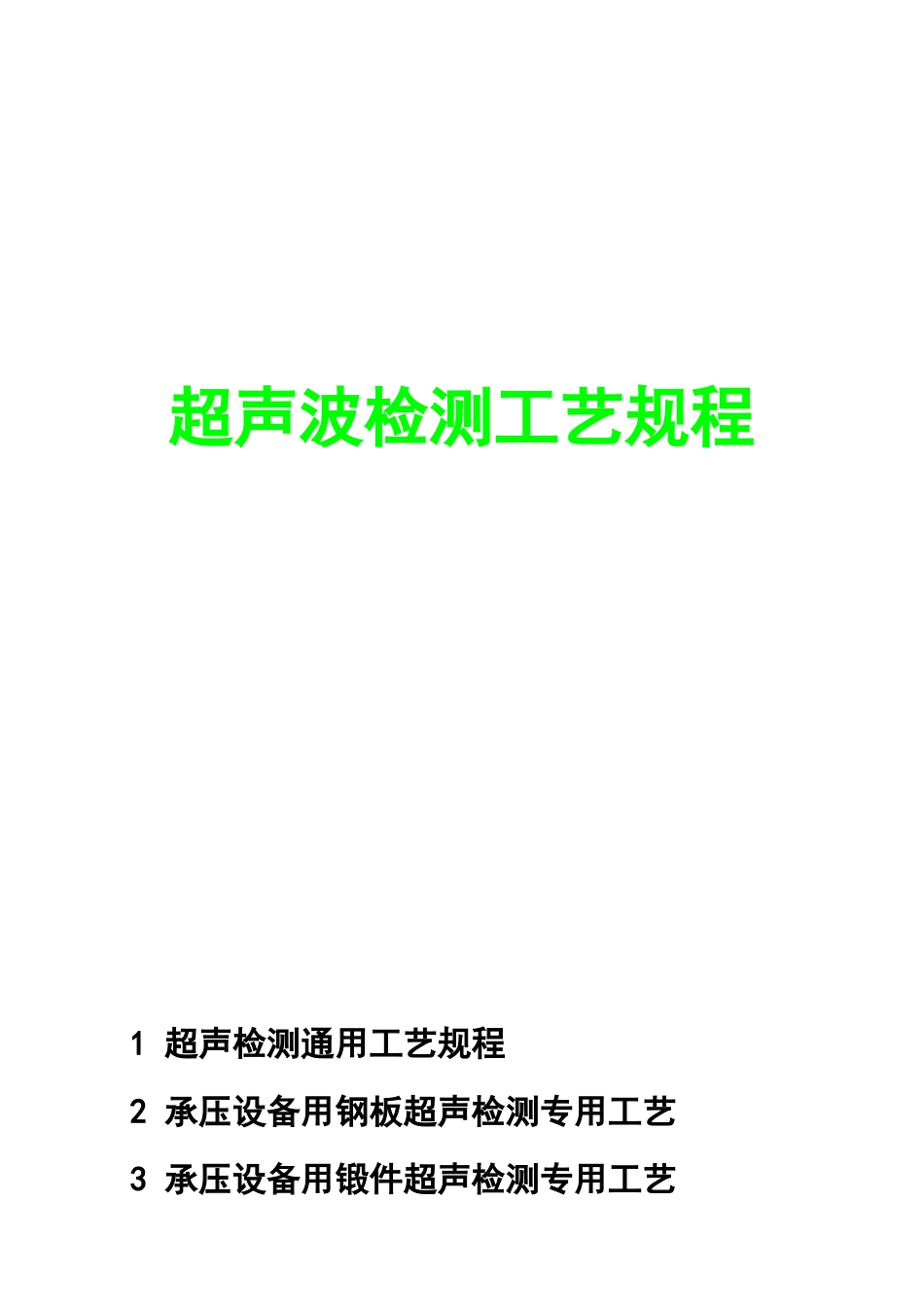

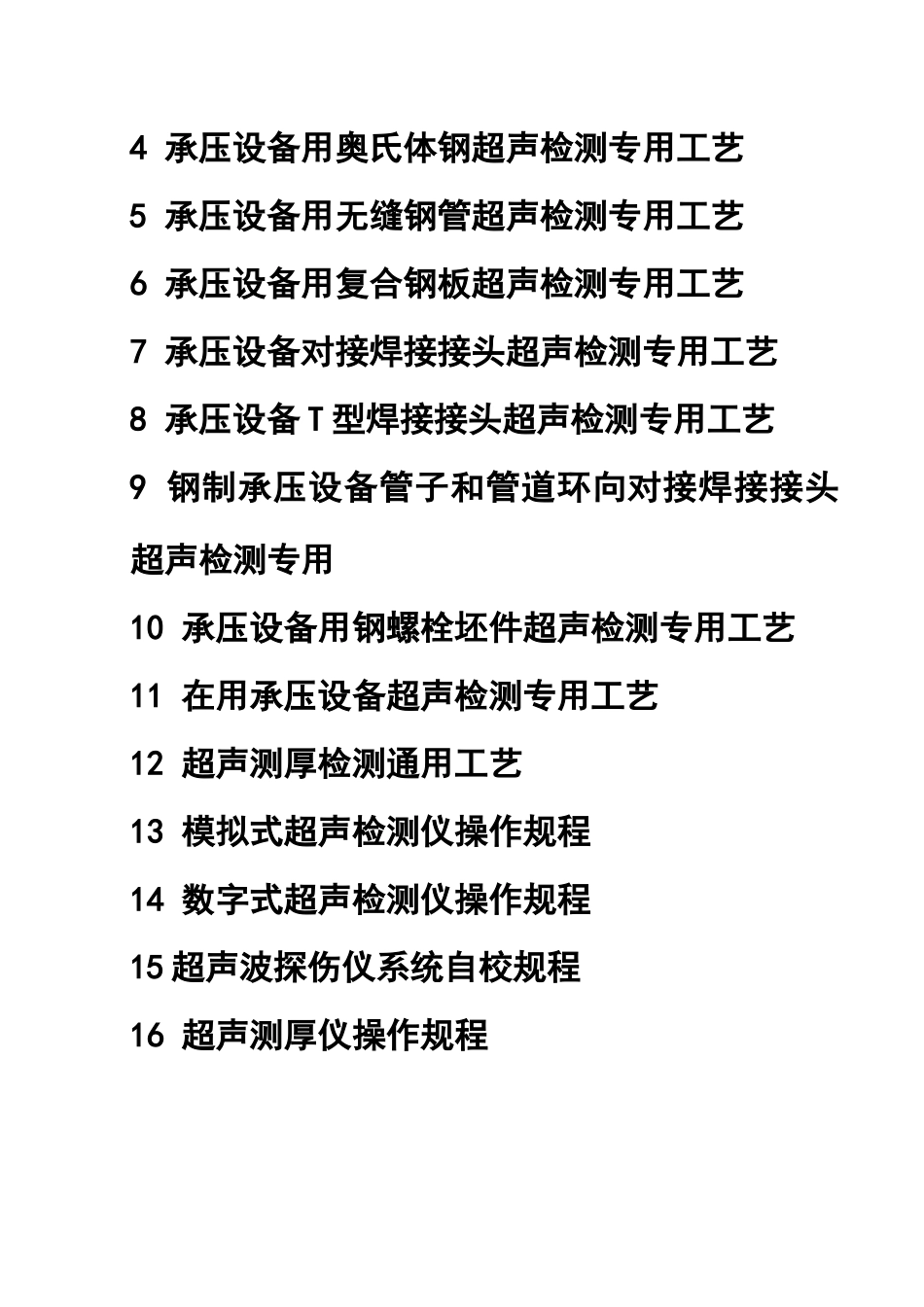

超声波检测工艺规程1 超声检测通用工艺规程 2 承压设备用钢板超声检测专用工艺 3 承压设备用锻件超声检测专用工艺 4 承压设备用奥氏体钢超声检测专用工艺 5 承压设备用无缝钢管超声检测专用工艺 6 承压设备用复合钢板超声检测专用工艺 7 承压设备对接焊接接头超声检测专用工艺 8 承压设备 T 型焊接接头超声检测专用工艺 9 钢制承压设备管子和管道环向对接焊接接头超声检测专用 10 承压设备用钢螺栓坯件超声检测专用工艺 11 在用承压设备超声检测专用工艺 12 超声测厚检测通用工艺 13 模拟式超声检测仪操作规程 14 数字式超声检测仪操作规程 15 超声波探伤仪系统自校规程 16 超声测厚仪操作规程 1 超声检测通用工艺规程1.1 范围 本工艺规定了承压设备采纳 A 型脉冲反射式超声波探伤仪检测工件缺陷的超声检测方法。 本工艺适用于金属材料制承压设备用原材料、零部件和焊接接头的超声检测，也适用于金属材料制在用承压设备的超声检测。 引用标准1.2.1 GB150-98?钢制压力容器?。1.2.2 劳部发[1996]276 号?蒸汽锅炉平安技术监察规程?。 JB/T4730-2024?承压设备无损检测?1.3 一般要求1.3.1 检测人员〔1〕凡从事超声波检测的人员，必须经过国家劳动部门考核，取得各级资格的人员是能从事与其资格相适应的工作。〔2〕检测人员必须掌握仪器的综合性能，并能独立进行检测。〔3〕检测人员必须熟悉超声波检测有关标准，能按标准要求选择适当方法校正仪器，并能进行熟练的检测操作。〔4〕检测人员应能根据被检工件的材质、规格、加工工艺过程、材料曲率等，估计缺陷可能产生的部位和类型，并能进行正确的定位和定量。 检测设备〔1〕超声检测设备均应具有产品质量合格证或合格的证明文件。〔2〕探伤仪、探头和系统性能〔a〕 探伤仪采纳 A 型脉冲反射式超声波探伤仪，其工作频率范围为 1-5MHz，仪器至少在荧光屏满幅度的 80%范围内呈线形显示，探伤仪应具有 80dB 以上的连续可调衰减器，步进级每档不大于 2dB，其精度为任意相邻 12dB 误差在±1dB 以内，最大累计误差不超过 1dB。水平线性误差不大于 1%，垂直线性误差不大于 5%。其余指标应符合 JB/T9214的规定。〔b〕 探头a. 检测常用探头有单直探头，单斜探头等。b. 晶 片 有 效 面 积 一 般 不 应 超 过500mm2，且任一边长不应大于 25mm。c. 单斜探头声束轴线水平偏离角不应大于 2°，主声束垂直方向不应有明显的双峰。〔c〕...
