钢梁吊装专项方案

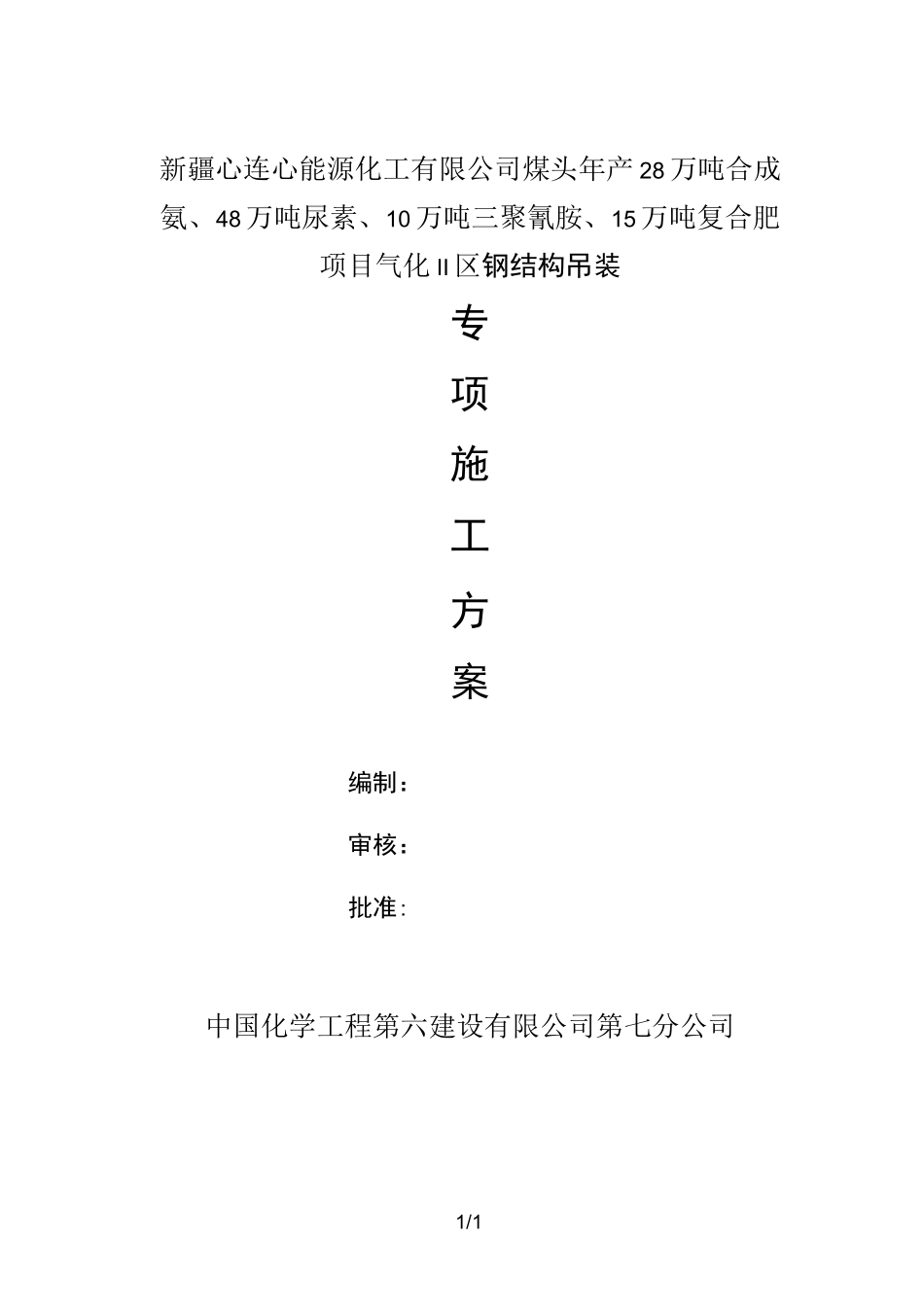

钢梁吊装专项方案_第1页
1/24

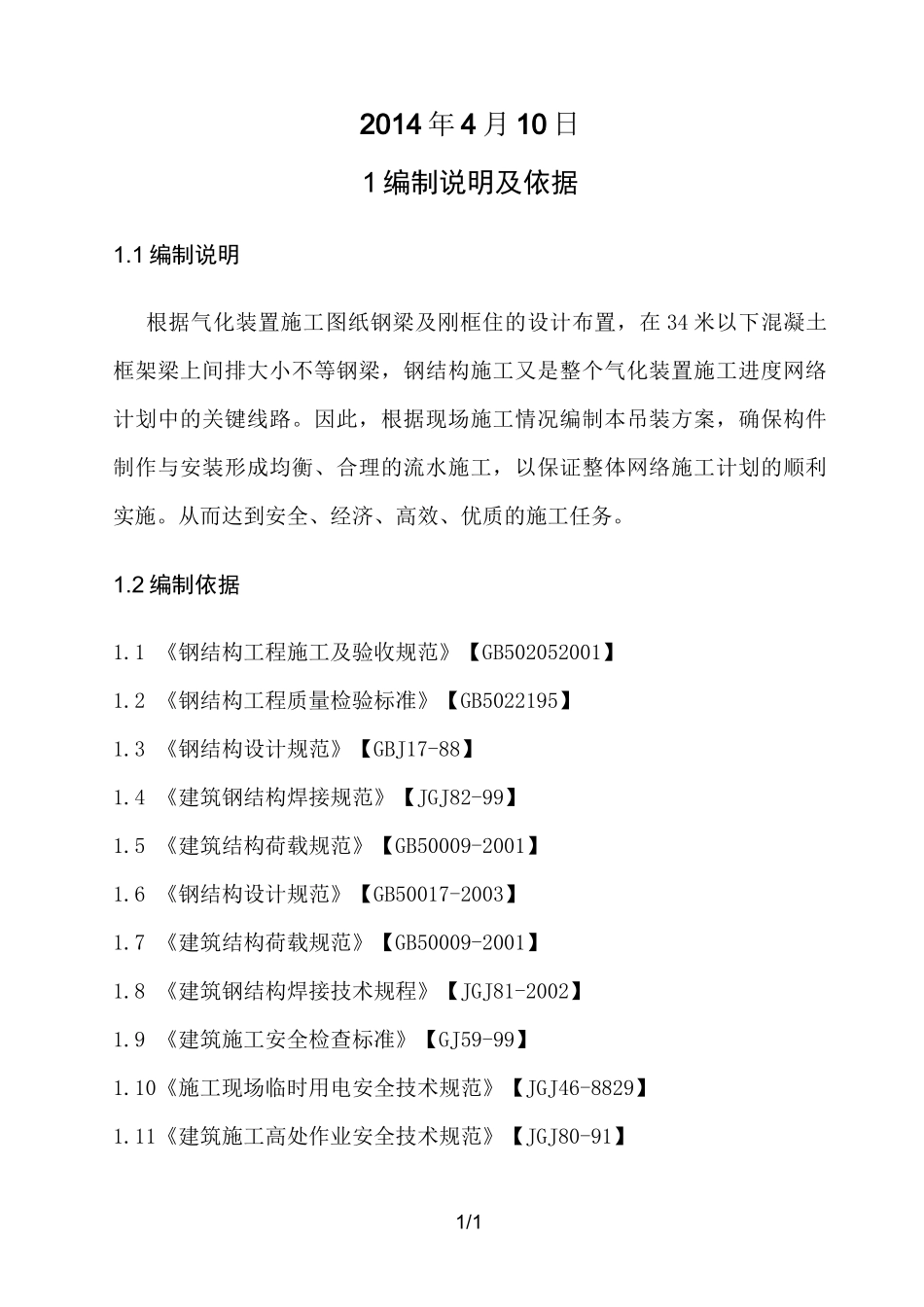

钢梁吊装专项方案_第2页
2/24

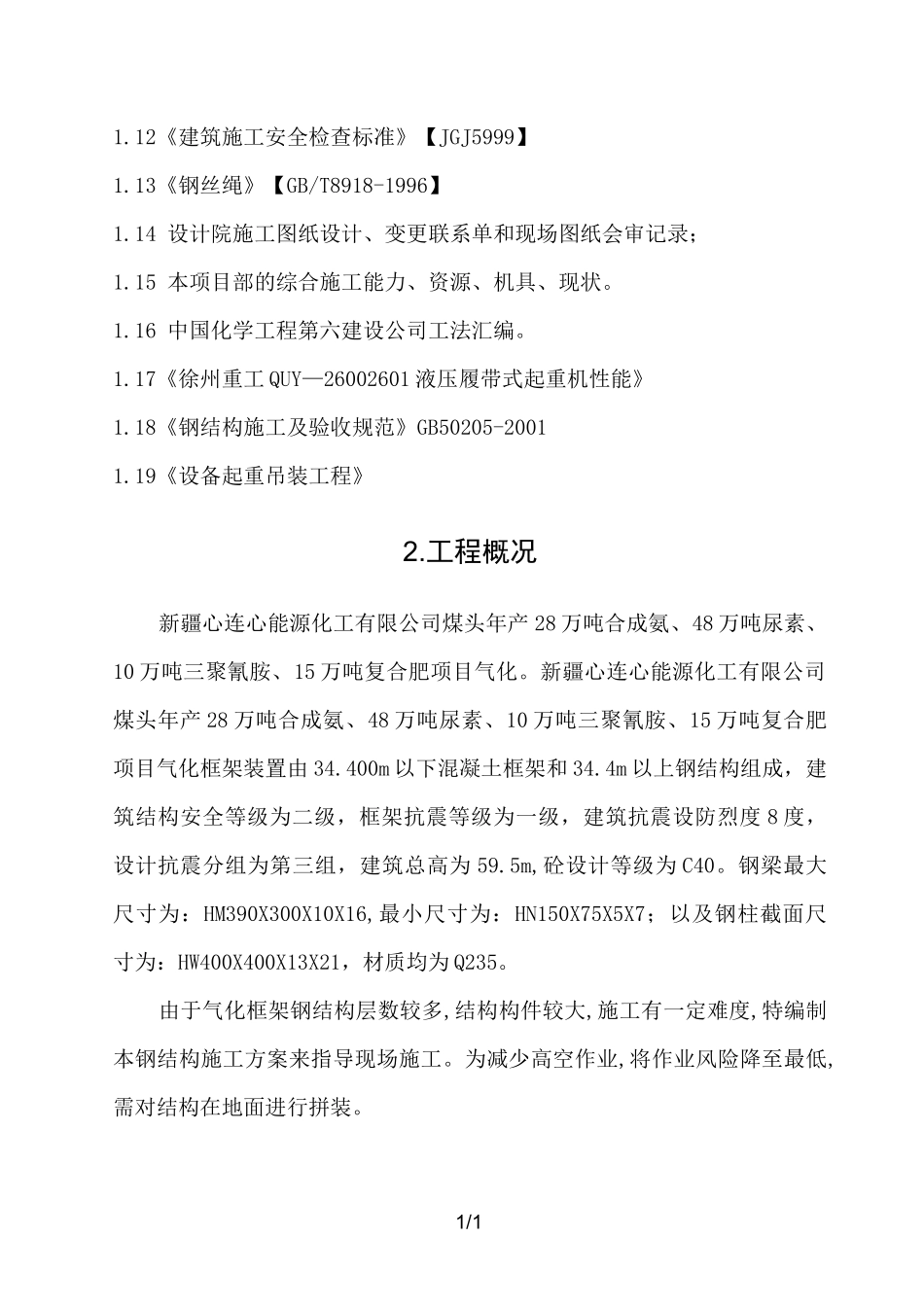

钢梁吊装专项方案_第3页
3/24
1/1新疆心连心能源化工有限公司煤头年产 28 万吨合成氨、48 万吨尿素、10 万吨三聚氰胺、15 万吨复合肥项目气化 II 区钢结构吊装专项施工方案编制:审核:批准:中国化学工程第六建设有限公司第七分公司1/12014 年 4 月 10 日1 编制说明及依据1.1 编制说明根据气化装置施工图纸钢梁及刚框住的设计布置,在 34 米以下混凝土框架梁上间排大小不等钢梁,钢结构施工又是整个气化装置施工进度网络计划中的关键线路。因此,根据现场施工情况编制本吊装方案,确保构件制作与安装形成均衡、合理的流水施工,以保证整体网络施工计划的顺利实施。从而达到安全、经济、高效、优质的施工任务。1.2 编制依据1.1 《钢结构工程施工及验收规范》【GB502052001】1.2 《钢结构工程质量检验标准》【GB5022195】1.3 《钢结构设计规范》【GBJ17-88】1.4 《建筑钢结构焊接规范》【JGJ82-99】1.5 《建筑结构荷载规范》【GB50009-2001】1.6 《钢结构设计规范》【GB50017-2003】1.7 《建筑结构荷载规范》【GB50009-2001】1.8 《建筑钢结构焊接技术规程》【JGJ81-2002】1.9 《建筑施工安全检查标准》【GJ59-99】1.10《施工现场临时用电安全技术规范》【JGJ46-8829】1.11《建筑施工高处作业安全技术规范》【JGJ80-91】1/11.12《建筑施工安全检查标准》【JGJ5999】1.13《钢丝绳》【GB/T8918-1996】1.14 设计院施工图纸设计、变更联系单和现场图纸会审记录;1.15 本项目部的综合施工能力、资源、机具、现状。1.16 中国化学工程第六建设公司工法汇编。1.17《徐州重工 QUY—26002601 液压履带式起重机性能》1.18《钢结构施工及验收规范》GB50205-20011.19《设备起重吊装工程》2.工程概况新疆心连心能源化工有限公司煤头年产 28 万吨合成氨、48 万吨尿素、10 万吨三聚氰胺、15 万吨复合肥项目气化。新疆心连心能源化工有限公司煤头年产 28 万吨合成氨、48 万吨尿素、10 万吨三聚氰胺、15 万吨复合肥项目气化框架装置由 34.400m 以下混凝土框架和 34.4m 以上钢结构组成,建筑结构安全等级为二级,框架抗震等级为一级,建筑抗震设防烈度 8 度,设计抗震分组为第三组,建筑总高为 59.5m,砼设计等级为 C40。钢梁最大尺寸为:HM390X300X10X16,最小尺寸为:HN150X75X5X7;以及钢柱截面尺寸为:HW400X400X13X21,材质均为 Q235。由于气化框架钢结构层数较多,结构构件较大,施工有一定难度,特编制本钢结构施工方案来指导现场施工。为减少高...
