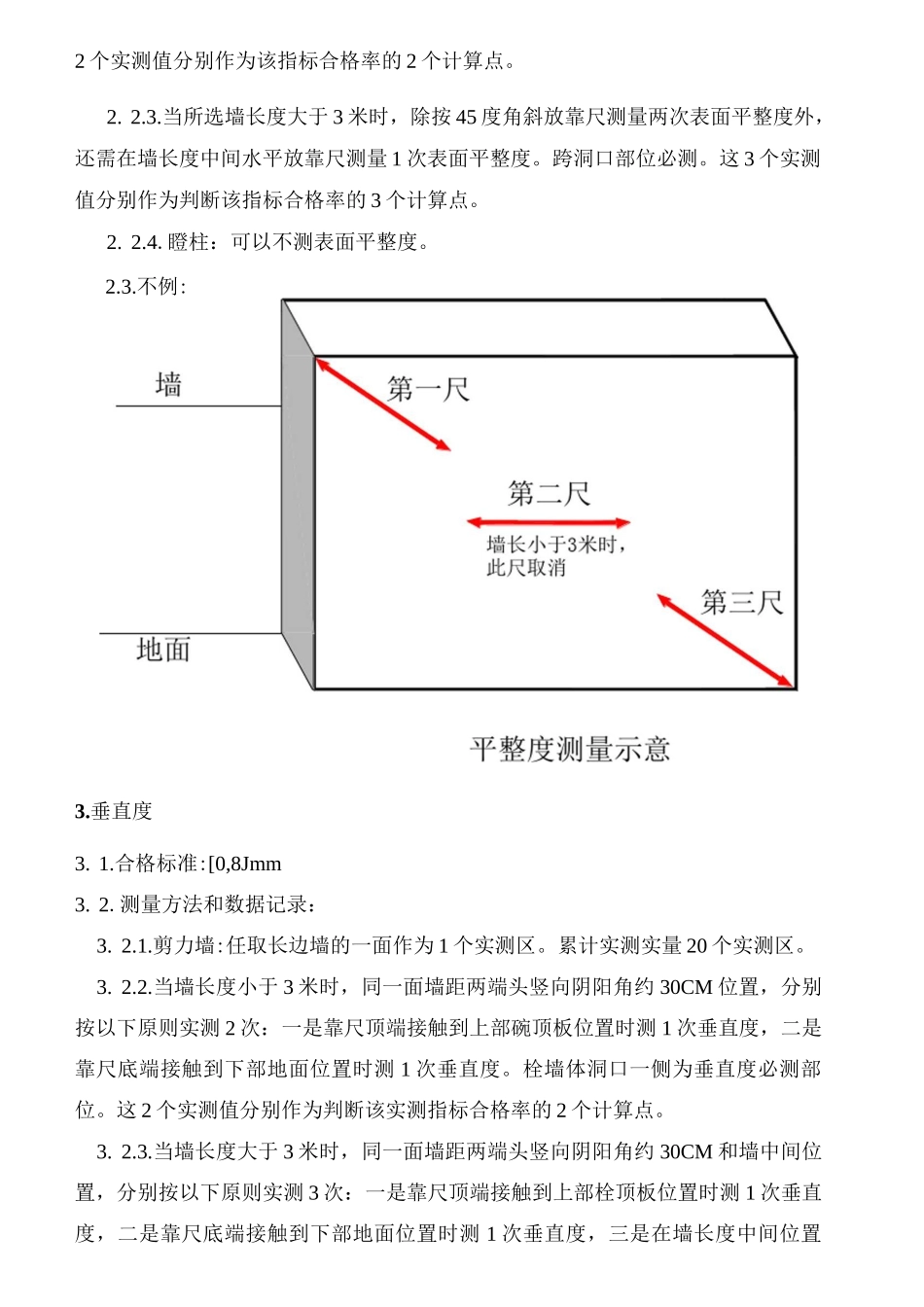

实测实量检査专项方案编制人：审核人：批准人：工程实测实量内容第一节混凝土结构1.截面尺寸偏差1. 1.合格标准：截面尺寸偏差[一 5,8]mm1.2. 测量方法和数据记录1. 2.1.以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。1.2.2. 同一墙/柱面作为 1 个实测区，累计实测实量 20 个实测区。每个实测区从地面向上 300MM 和 1500MM 各测量截面尺寸 1 次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的 1 个计算点。1. 2.3.示例墙或柱第二尺1200第一尺地面墙柱截面尺寸测量示意2.表面平整度2.1.合格标准：[0,8]mm2. 2.测量方法和数据记录：2. 2.1.剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为 1 个实测区。累计实测实量 20 个实测区。2. 2.2.当所选墙长度小于 3 米时，同一面墙 4 个角（顶部及根部）中取左上及右下 2 个角。按 45 度角斜放靠尺，累计测 2 次表面平整度。跨洞口部位必测。这2 个实测值分别作为该指标合格率的 2 个计算点。2. 2.3.当所选墙长度大于 3 米时，除按 45 度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量 1 次表面平整度。跨洞口部位必测。这 3 个实测值分别作为判断该指标合格率的 3 个计算点。2. 2.4.瞪柱：可以不测表面平整度。2.3.不例:3.垂直度3. 1.合格标准:[0,8Jmm3. 2.测量方法和数据记录：3. 2.1.剪力墙:任取长边墙的一面作为 1 个实测区。累计实测实量 20 个实测区。3. 2.2.当墙长度小于 3 米时，同一面墙距两端头竖向阴阳角约 30CM 位置，分别按以下原则实测 2 次：一是靠尺顶端接触到上部碗顶板位置时测 1 次垂直度，二是靠尺底端接触到下部地面位置时测 1 次垂直度。栓墙体洞口一侧为垂直度必测部位。这 2 个实测值分别作为判断该实测指标合格率的 2 个计算点。3. 2.3.当墙长度大于 3 米时，同一面墙距两端头竖向阴阳角约 30CM 和墙中间位置，分别按以下原则实测 3 次：一是靠尺顶端接触到上部栓顶板位置时测 1 次垂直度，二是靠尺底端接触到下部地面位置时测 1 次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测 1 次垂直度。碗墙体洞口一侧为垂直度必测部位。4.顶板水柱垂这 3 个实测值分别作为判断该实测指标合格率的 3 个计算点。3. 2.4.轮柱：任选碗柱四面中的两面，分别将靠尺顶端接触到上部牲顶板和下部地面位置时各测 1 次垂直度。这 2 个实测值分别作...
