高压开关柜整体耐压试验(初稿)

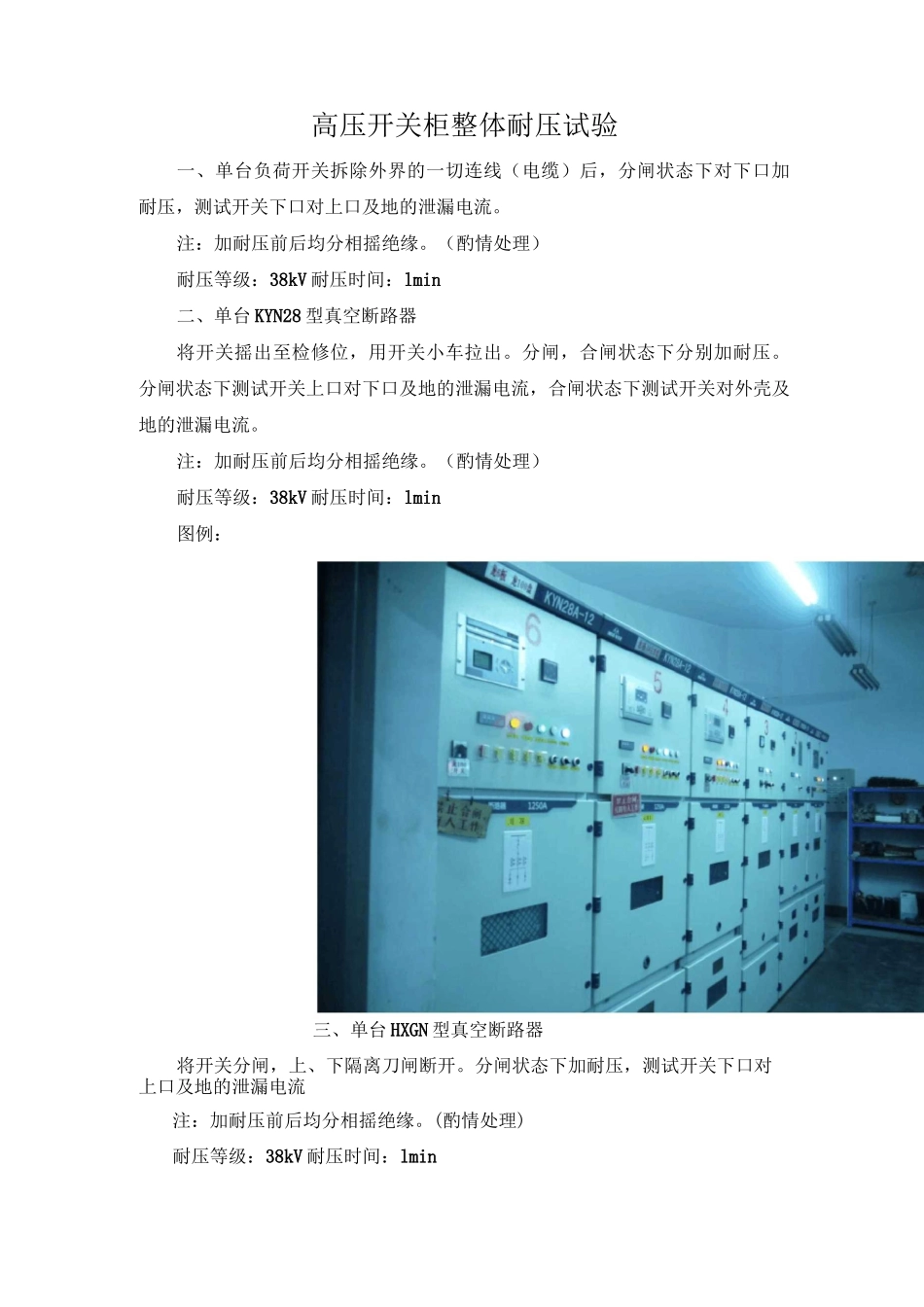

高压开关柜整体耐压试验(初稿)_第1页
1/6

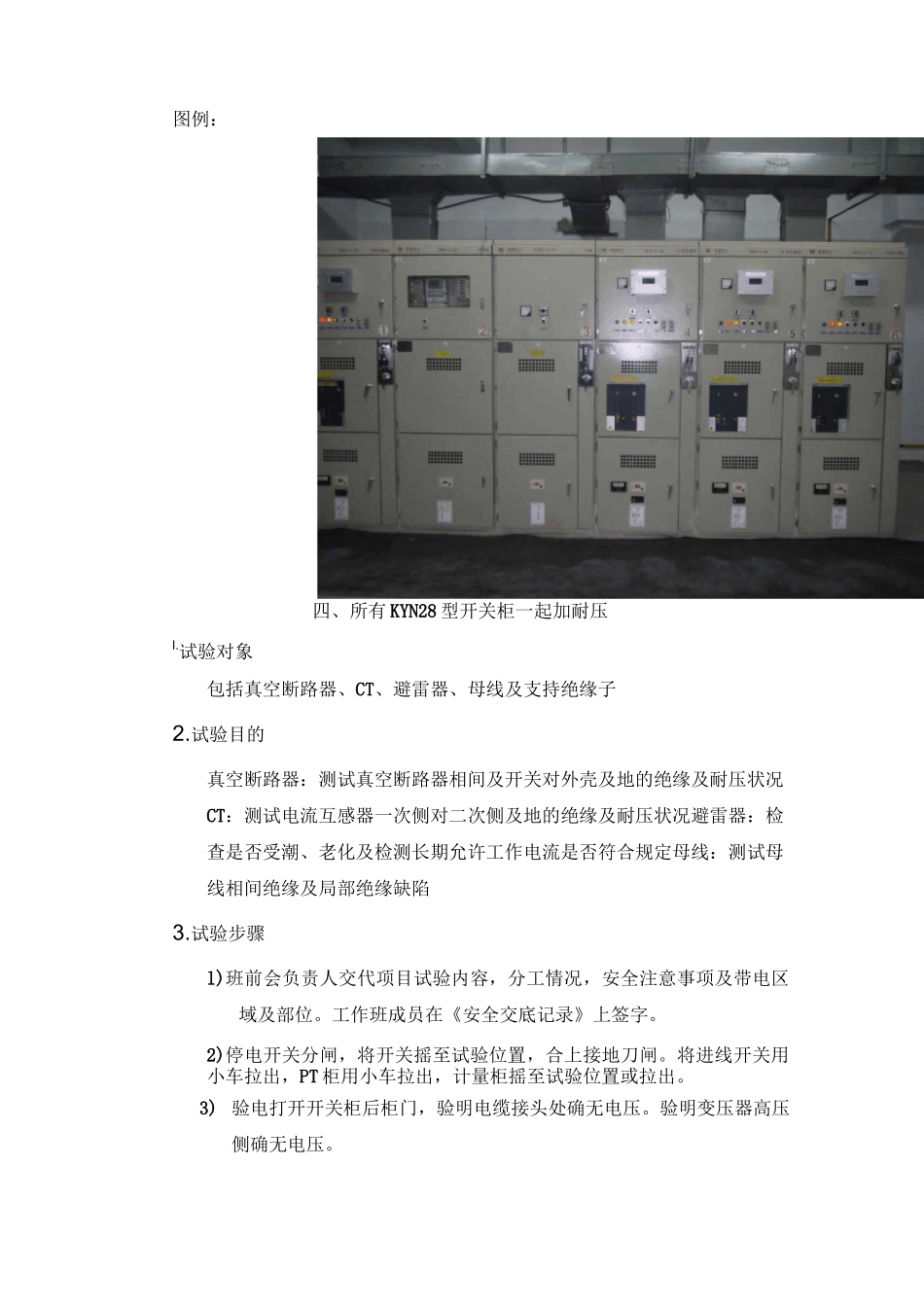

高压开关柜整体耐压试验(初稿)_第2页
2/6

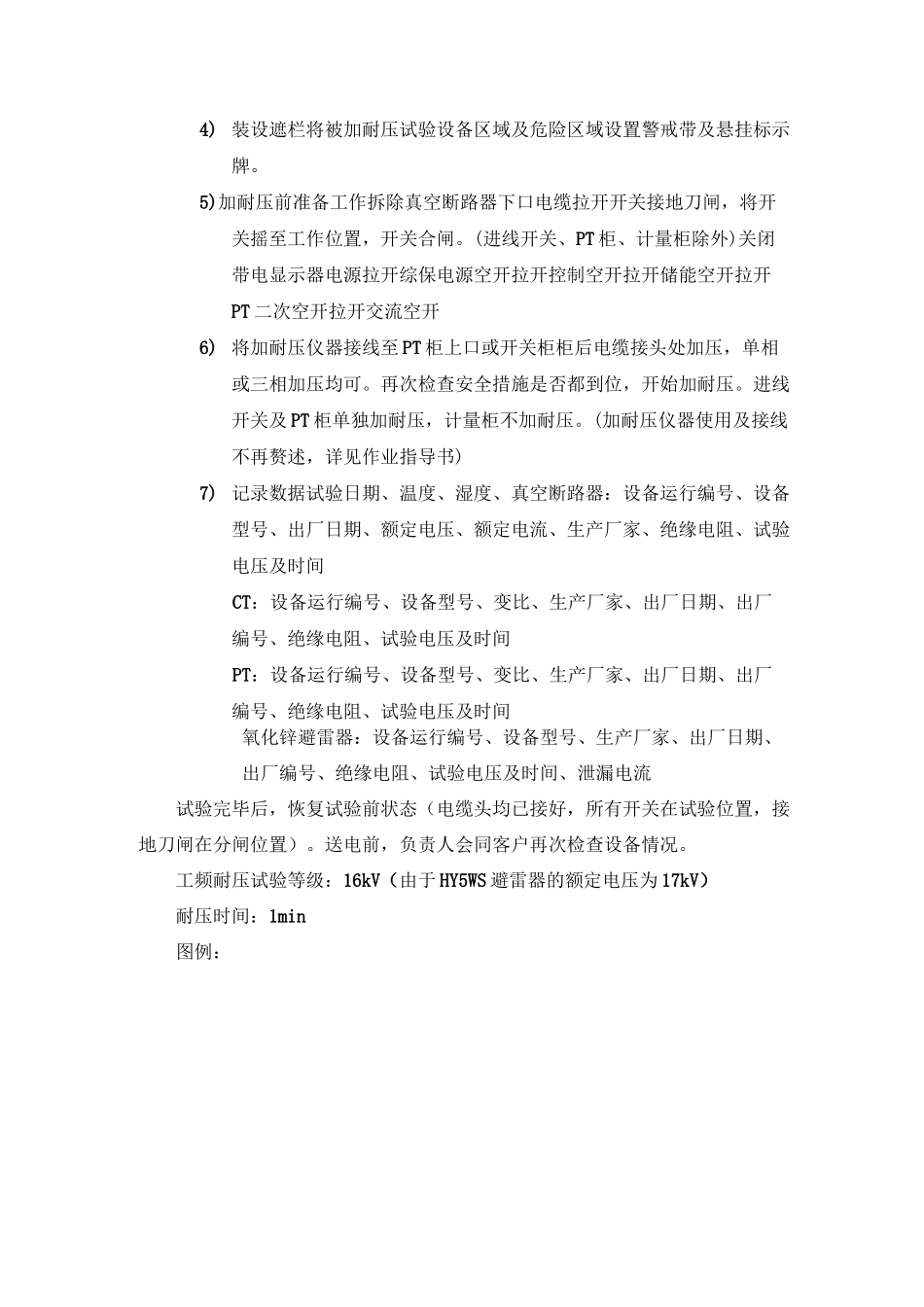

高压开关柜整体耐压试验(初稿)_第3页
3/6
高压开关柜整体耐压试验一、单台负荷开关拆除外界的一切连线(电缆)后,分闸状态下对下口加耐压,测试开关下口对上口及地的泄漏电流。注:加耐压前后均分相摇绝缘。(酌情处理)耐压等级:38kV 耐压时间:lmin二、单台 KYN28 型真空断路器将开关摇出至检修位,用开关小车拉出。分闸,合闸状态下分别加耐压。分闸状态下测试开关上口对下口及地的泄漏电流,合闸状态下测试开关对外壳及地的泄漏电流。注:加耐压前后均分相摇绝缘。(酌情处理)耐压等级:38kV 耐压时间:lmin图例:三、单台 HXGN 型真空断路器将开关分闸,上、下隔离刀闸断开。分闸状态下加耐压,测试开关下口对上口及地的泄漏电流注:加耐压前后均分相摇绝缘。(酌情处理)耐压等级:38kV 耐压时间:lmin图例:四、所有 KYN28 型开关柜一起加耐压l.试验对象包括真空断路器、CT、避雷器、母线及支持绝缘子2.试验目的真空断路器:测试真空断路器相间及开关对外壳及地的绝缘及耐压状况CT:测试电流互感器一次侧对二次侧及地的绝缘及耐压状况避雷器:检查是否受潮、老化及检测长期允许工作电流是否符合规定母线:测试母线相间绝缘及局部绝缘缺陷3.试验步骤l)班前会负责人交代项目试验内容,分工情况,安全注意事项及带电区域及部位。工作班成员在《安全交底记录》上签字。2)停电开关分闸,将开关摇至试验位置,合上接地刀闸。将进线开关用小车拉出,PT 柜用小车拉出,计量柜摇至试验位置或拉出。3) 验电打开开关柜后柜门,验明电缆接头处确无电压。验明变压器高压侧确无电压。4) 装设遮栏将被加耐压试验设备区域及危险区域设置警戒带及悬挂标示牌。5)加耐压前准备工作拆除真空断路器下口电缆拉开开关接地刀闸,将开关摇至工作位置,开关合闸。(进线开关、PT 柜、计量柜除外)关闭带电显示器电源拉开综保电源空开拉开控制空开拉开储能空开拉开PT 二次空开拉开交流空开6) 将加耐压仪器接线至 PT 柜上口或开关柜柜后电缆接头处加压,单相或三相加压均可。再次检查安全措施是否都到位,开始加耐压。进线开关及 PT 柜单独加耐压,计量柜不加耐压。(加耐压仪器使用及接线不再赘述,详见作业指导书)7) 记录数据试验日期、温度、湿度、真空断路器:设备运行编号、设备型号、出厂日期、额定电压、额定电流、生产厂家、绝缘电阻、试验电压及时间CT:设备运行编号、设备型号、变比、生产厂家、出厂日期、出厂编号、绝缘电阻、试验电压及时间PT:设备运行编号、设备型号、变比、生...
